Autor Thema:  Aendern von Linien in Zeichnungen (841 / mal gelesen)
Canadabear
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Canadabear an!   Senden Sie eine Private Message an Canadabear  Schreiben Sie einen Gästebucheintrag für Canadabear

Beiträge: 921
Registriert: 30.06.2010

Inventor 2020
SolidWorks 2020

erstellt am: 26. Apr. 2023 22:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

ich bin auf der suche nach einer Loesung fuer unser spezielles Problem:

Wenn wir Loecher in einer Blechplatte haben die wir nicht mit den Durchmesser welcher im Model ist und in der Zeichnungsableitung angezeigt wird plasmaschneiden wollen. Erzeugen wir in der DXF Zeichnung eine sehr kurze Linie, so dass im Grunde nur ein kleines Loch in der Mitte vom Plasma erzeugt wird.

Meine Frage ist nun ob jemand ein Macro oder iLogic hat, mit der man die Linie des Loches anwaehlen kann und es wird in einer Skizze eine kurze Line im Mittelpunkt des Loches erzeugt.

bin fuer jede Hilfe / Idee dankbar.

Ray

------------------
Barbarus hic ego sum, quia non intellegor ulli!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meierjo
Mitglied



Sehen Sie sich das Profil von Meierjo an!   Senden Sie eine Private Message an Meierjo  Schreiben Sie einen Gästebucheintrag für Meierjo

Beiträge: 432
Registriert: 20.08.2003

Windows 10 Prof 64 Bit
Inventor Prof 2023
Vault Basic 2023

erstellt am: 27. Apr. 2023 06:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Canadabear 10 Unities + Antwort hilfreich






Zentrierzapfen-4.ide


Hallo

Du könntest zB das Loch als iFeature erstellen, und in dem iFeature die Lochgrösse in der Abwicklung kleiner darstellen lassen.

Wie in dem Beispiel hier angehängt:

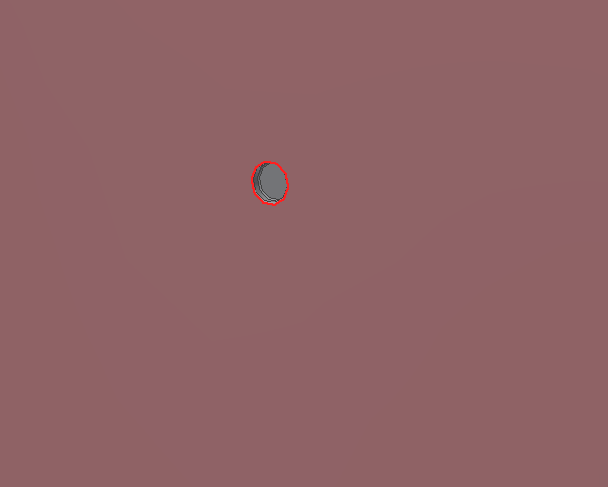

Im Modell wird ein Zentrierzapfen dargestellt
In der Abwicklung eine Skizze mit ø 3.93 mm (ist für unsere Lasermaschine ein Erkennungsmass)

Gruss

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Canadabear
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Canadabear an!   Senden Sie eine Private Message an Canadabear  Schreiben Sie einen Gästebucheintrag für Canadabear

Beiträge: 921
Registriert: 30.06.2010

Inventor 2020
SolidWorks 2020

erstellt am: 27. Apr. 2023 14:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

ist keine schlechte Idee.
unser Problem ist das wir eine Linie benoetigen.

ich werds mir aber trotzdem ansehen.

Danke
Ray

Zitat:
Original erstellt von Meierjo:
Hallo

Du könntest zB das Loch als iFeature erstellen, und in dem iFeature die Lochgrösse in der Abwicklung kleiner darstellen lassen.

Wie in dem Beispiel hier angehängt:
Im Modell wird ein Zentrierzapfen dargestellt
In der Abwicklung eine Skizze mit ø 3.93 mm (ist für unsere Lasermaschine ein Erkennungsmass)

Gruss


------------------
Barbarus hic ego sum, quia non intellegor ulli!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Meierjo
Mitglied



Sehen Sie sich das Profil von Meierjo an!   Senden Sie eine Private Message an Meierjo  Schreiben Sie einen Gästebucheintrag für Meierjo

Beiträge: 432
Registriert: 20.08.2003

Windows 10 Prof 64 Bit
Inventor Prof 2023
Vault Basic 2023

erstellt am: 28. Apr. 2023 07:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Canadabear 10 Unities + Antwort hilfreich


Zentrierzapfen_4.ipt


Hallo
Hier noch die Vorlage zum Erstellen des iFeatures, müsste natürlich deinen Gegebenheiten angepasst werden

Zitat:

unser Problem ist das wir eine Linie benoetigen.


Kein Problem, du kannst bestimmen, was in der Abwicklung dargestellt werden soll, siehe Skizze 1

Gruss

[Diese Nachricht wurde von Meierjo am 28. Apr. 2023 editiert.]
