Hallo Zusammen,

im Rahmen meiner neuen Anstellung muss ich mich mit Inventor 2018 auseinander setzen.

Ich möchte in meiner Detailansicht in der auch keine Mittellinie ist ein Durchmessermaß angeben, welches allerdings nur

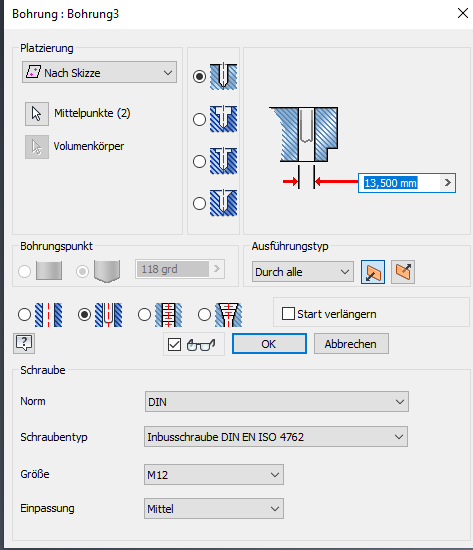

über die gesamte Länge der Ansicht sichtbar sein soll. [Siehe Bild falls das anhängen funktioniert hat.]

Das Ausblenden der Maßshilfslinie und des Pfeils auf der Seite welche in der Detailansicht nicht sichtbar ist habe ich bereits
hinbekommen. Nur das Verkürzen der Maßlinie habe ich nicht hinbekommen.

Ich hoffe jemand kann mir bei diesem Problem weiterhelfen.

PS: Chat GPT sagt dass ich eine händische Maßshilfslinie zeichnen müsste und dann das Maß halb darstellen könne, allerdings
klingt das aufwendig und stark nach "Pfusch" und ich hätte auch in diesem Fall keine Ahnung wie ich das genau machen müsste.

Ich freue mich auf eure Hilfe und wünsch allen einen schönen Restfreitag.

LG Sasha

------------------
Mit freundlichen GrÌßen
Sasha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

fliegendes Maß
Hauptachse der Drehung im idw Browser finden und "Einschließen"
Maß von der angezeigten Achse zur Kontur und vor dem Absetzen RMK -> Linear Durchmesser.

------------------

------------------
Es reicht nicht, sich Blödsinn nur auszudenken, wenn man ihn nicht auch bis zur letzten Konsequenz durchzieht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

danke für deine Hilfe.

Theoretisch hat das funktioniert, zumindest für die Hauptansicht.
Für die Detailansicht hat es nur semifunktioniert, denn das Detail beinhaltet nachher die Mittellinie nicht, weswegen das Maß
automatisch sich dann halbiert.
(Die Mittellinie kann ich nicht anzeigen, weil dann mein Detail quasi einer vollständigen Halbdarstellung der Hauptansicht entspricht und
der Sinn und Zweck des Detailansicht verfehlt.)

Aber ich habe das Maß dann händisch überschrieben. Ist zwar absoluter Pfusch, aber für die Zeichnung kann ich da ein Auge zudrücken. xD

Danke nochmal.
LG Sasha

------------------
Mit freundlichen GrÌßen
Sasha

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von SashaN1998:
denn das Detail beinhaltet nachher die Mittellinie nicht

---

Doch, du mußt sie nur abrufen, - beim Modell das im Zeichnungsbrowser am Detail hängt.
Ist übrigens der Nachmittag des ersten Tages Grundkurs      , wenn man einen brauchbaren Lehrer hat    .

Zitat:

---

Original erstellt von SashaN1998:
Aber ich habe das Maß dann händisch überschrieben

---

Teeren&Federn

------------------

------------------
Es reicht nicht, sich Blödsinn nur auszudenken, wenn man ihn nicht auch bis zur letzten Konsequenz durchzieht!

[Diese Nachricht wurde von nightsta1k3r am 21. Apr. 2023 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Halt Stop!

ich habe meine Sünden reingewaschen.

Habe tatsächlich erst gegen Nachmittag rausgefunden wie das mit dem Browser, den Ansichten etc. dort funktioniert.

Ich hatte leider keinen Grundkurs. Ich habe am Montag neu in der Firma angefangen, hab meinen Platz bekommen, meine Aufgabe
und da mach mal.

Ich komme auch von der CREO Oberfläche bei der sehr vieles anders funktioniert, daher fehlt in gewissen Dingen einfach noch das Wissen leider.

Aber ich konnte mit deiner Hilfe schon wieder etwas verbessern und lernen. Danke Dir^^

------------------
