Thema: .ipn Pfad der Komponentenverschiebung Verhalten (293 mal gelesen)
|
sdfar Mitglied
Beiträge: 4 Registriert: 24.11.2022
|
erstellt am: 25. Nov. 2022 07:26 <-- editieren / zitieren --> Unities abgeben:
Guten Tag liebes Forum Ich verstehe gerade das Verhalten des Pfades im Inventor nicht. Siehe auch Bild im Anhang. Die Verschiebungspfeile (X,Y,Z) im Exzenterhebel entsprechen nicht dem angezeigten Pfad, wenn ich den Hebel aus seiner Bohrung herausziehe. Woran liegt das? Ich habe noch mehrere Bauteile, wo es nicht stimmt und somit ist das Anzeigen bestimmter Pfade auf einer Zeichnung najaaaa. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11547 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 25. Nov. 2022 07:57 <-- editieren / zitieren --> Unities abgeben: Nur für sdfar
das kann passieren wenn du ausversehen neben den Pfeil klickst und die Fläche erwischt, damit verschiebst du es anders. Was auch sein kann, dass du mit der Auswahl des letzten Elementes ein anderes angeklickt hast und damit dreht sich manchmal die Vorwahl fürs verschieben oben einfach auf Welt oder lokal umstellen. mir so wie du hier das Bild zeigst, sieht man nicht was du tut und auch beschreiben hast du es nicht. herzlich Sascha Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sdfar Mitglied
Beiträge: 4 Registriert: 24.11.2022
|
erstellt am: 25. Nov. 2022 08:07 <-- editieren / zitieren --> Unities abgeben:
Ich bin ziemlich sicher, dass ich den Pfeil erwische. Anbei habe ich nochmals versucht, einmal "lokal" und einmal "Welt" mit dem gleichen Effekt. Sobald ich den Exzenterhebel aus seiner Bohrung (Bohrachse) heraus verschieben möchte, wird der Verschiebungspfad nicht entlang der Bohrachse angezeigt, sondern (scheinbar) willkürlich irgendwo. Ich wähle dabei nur den Exzenterhebel an, klicke dann auf T (Komponentenposition ändern). Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
freierfall Ehrenmitglied V.I.P. h.c. Techniker
Beiträge: 11547 Registriert: 30.04.2004 WIN10 64bit, 32GB RAM IV bis 2022
|
erstellt am: 25. Nov. 2022 08:25 <-- editieren / zitieren --> Unities abgeben: Nur für sdfar
also die letzten Beiden Bilder sehen richtig aus. welche Inventorversion mit welchem SP nutzt du? welche Windowsversion nutzt du? gehst es Dir nur um die Lage des Pfades als Darstellung? denn du kannst ja selber deine Ansicht so ausrichten, dass du siehst ob es genau aus dem Gewinde kommt oder nicht. Mit deinen Worten und Bildern ist das leider nicht so klar was dich stört. herzlich Sascha Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sdfar Mitglied
Beiträge: 4 Registriert: 24.11.2022
|
erstellt am: 25. Nov. 2022 08:40 <-- editieren / zitieren --> Unities abgeben:

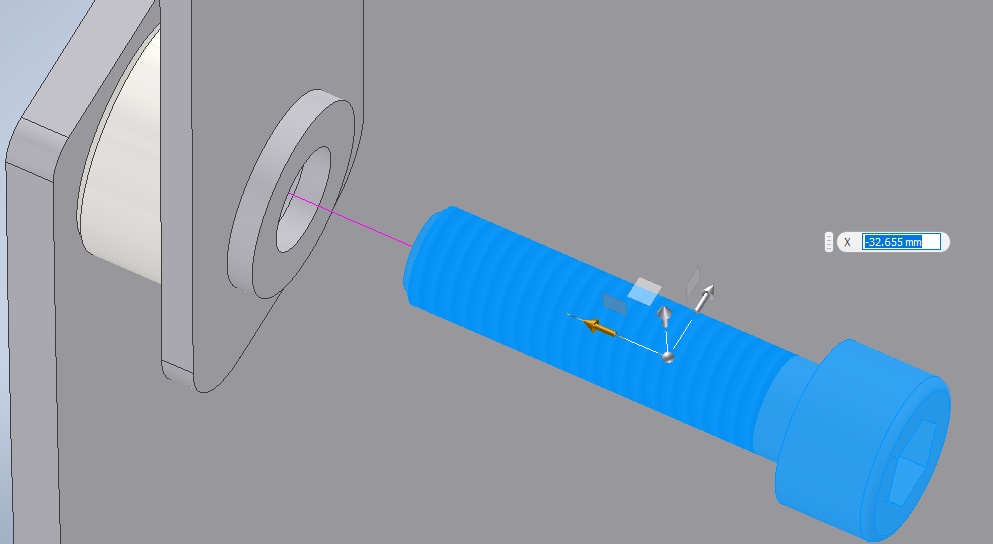

Inventor 2022.2 ist im Einsatz. Der Pfad kommt offensichtlich nicht aus dem Gewinde. Sollte er aber, da nichts gegen diese Logik spricht. Ich könnte es verstehen, wenn die Verschiebungspfeile schon am "falschen" Ort (d.h. nicht in Richtung Bohrachse zeigend) wären. Somit kann ich den Pfad in einer Zeichnung nicht brauchbar anzeigen lassen, weil er schlicht nicht zum Gewinde zeigt. Bei einer Schraube stimmt alles. Der Pfad (violett) stimmt mit der Ziehrichtung überein. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
nightsta1k3r Ehrenmitglied V.I.P. h.c. plaudern
Beiträge: 11223 Registriert: 25.02.2004 Hier könnte ihre Werbung stehen!
|
erstellt am: 25. Nov. 2022 08:45 <-- editieren / zitieren --> Unities abgeben: Nur für sdfar
Zitat: Original erstellt von sdfar: Bei einer Schraube stimmt alles
da ist ja auch die Mitte der Bounding Box in der Zylinderachse ... ------------------
------------------ Es reicht nicht, sich Blödsinn nur auszudenken, wenn man ihn nicht auch bis zur letzten Konsequenz durchzieht! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sdfar Mitglied
Beiträge: 4 Registriert: 24.11.2022
|
erstellt am: 25. Nov. 2022 08:53 <-- editieren / zitieren --> Unities abgeben:
Dann geh ich davon aus, Inventor und ich haben uns missverstanden, in der Art und Weise wo der Pfad anzugreifen hat Demnach macht Inventor eine "Hüllbox" und die Mitte von dessen Resultat dient als Ursprung für den Pfad. Und die Verschiebungspfeile, die ich sehe, sind entsprechend den Abhängigkeiten, die ich in der Baugruppe vergeben habe? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
