Hallo,

Ich bin gerade dabei Bahnsteige zu zeichnen. Ein Teil des Bahnsteigs soll in einer Kurve verlaufen. Gibt es eine Moglichkeit das gerade Teil welches schon fertig gezeichnet ist um die Kurve zu verlängern ohne dass ich alles mühsam per Hand zeichnen muss?

Danke im voraus
LG

------------------
Gruß Yannick

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

nightsta1k3r
Ehrenmitglied V.I.P. h.c.
plaudern



Sehen Sie sich das Profil von nightsta1k3r an!   Senden Sie eine Private Message an nightsta1k3r  Schreiben Sie einen Gästebucheintrag für nightsta1k3r

Beiträge: 11223
Registriert: 25.02.2004

Hier könnte ihre Werbung stehen!

erstellt am: 22. Okt. 2022 17:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MasterGollom 10 Unities + Antwort hilfreich

Ich kann deine Datei zuhause nicht aufmachen.
Ein Lösungsansatz ist eine Skizze stirnseitig mit Fläche projizieren und eine zweite Skizze auf den "Boden" in der du den geschwungenen Pfad für das Sweeping erstellst.

------------------

------------------
Es reicht nicht, sich Blödsinn nur auszudenken, wenn man ihn nicht auch bis zur letzten Konsequenz durchzieht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MasterGollom
Mitglied



Sehen Sie sich das Profil von MasterGollom an!   Senden Sie eine Private Message an MasterGollom  Schreiben Sie einen Gästebucheintrag für MasterGollom

Beiträge: 19
Registriert: 04.09.2014

Inventor 2022

erstellt am: 22. Okt. 2022 18:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

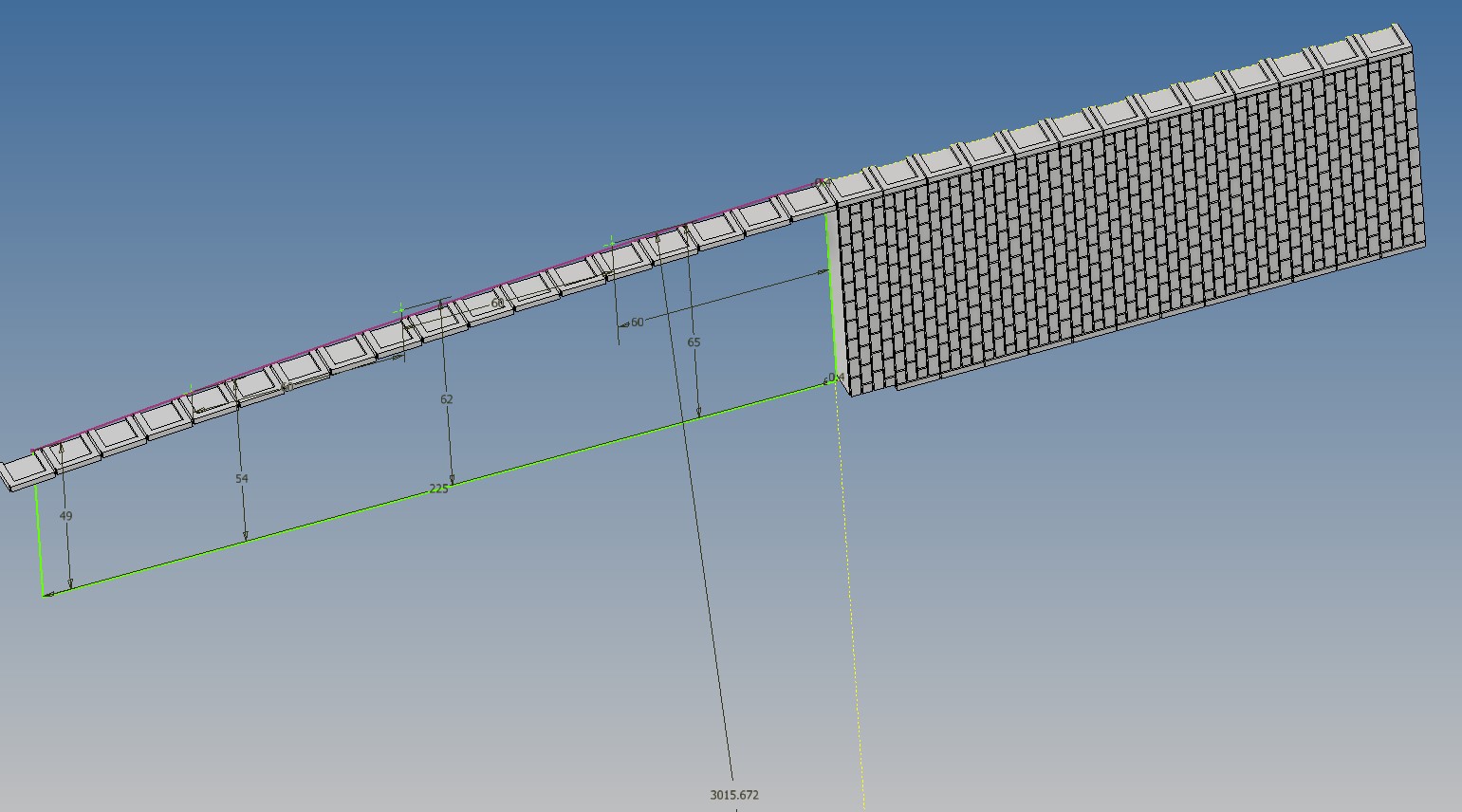

Ich hab mal ein Photo vom aktuellen Zustand hinzugefügt.

Ein Sweeping hab ich schon ausprobiert, jedoch wird nur ein glatter Körper erstellt.

------------------
Gruß Yannick

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9326
Registriert: 13.10.2000

Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 23. Okt. 2022 00:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MasterGollom 10 Unities + Antwort hilfreich




Sieht aus wie Modellbahn. Grundsätzlich käme man mit einem Multibody weiter, der zum Schluß wieder verschmolzen wird.

Der Bogen ist nicht tangential zum ersten Teil. Da hätte die Schiene dann auch einen Knick.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9326
Registriert: 13.10.2000

Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 23. Okt. 2022 09:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MasterGollom 10 Unities + Antwort hilfreich




Tja. Eigentlich hätte es klappen müssen.
Aber jetzt hat er sich festgerammelt, der Erfinder. Nur der Taskmanager hilft weiter, und die Datei ist danach in den Weiten des Universums

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MasterGollom
Mitglied



Sehen Sie sich das Profil von MasterGollom an!   Senden Sie eine Private Message an MasterGollom  Schreiben Sie einen Gästebucheintrag für MasterGollom

Beiträge: 19
Registriert: 04.09.2014

Inventor 2022

erstellt am: 24. Okt. 2022 08:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Guten Morgen,

Kannst du mir erläutern wie du es gemacht hast?
Danke

------------------
Gruß Yannick

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9326
Registriert: 13.10.2000

Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 24. Okt. 2022 09:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MasterGollom 10 Unities + Antwort hilfreich

Ich probier's mal:
- 4 Querreihen Pflaster erstellen
- Diesen Body als rechteckige Reihe über die Bahnsteiglänge anordnen
- Skizze drauf, mit Geometrie von geradem Teil und Bogenform (ohne Randplatten)
- Pflasterreihe damit beschneiden
- Randplatte als separaten Body erstellen
- Diesen Body spiegeln auf Gegenseite, als neuen Body
- Body längs der Kontur mit Kurve anordnen
- Ebenso längs der geraden Kontur
- Boolesche Vereinigung aller Einzel-Bodies
- Falls nötig, Trennung in geraden und gebogenen Bahnsteig
- Zum Schluß noch Unterseite aushöhlen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MasterGollom
Mitglied



Sehen Sie sich das Profil von MasterGollom an!   Senden Sie eine Private Message an MasterGollom  Schreiben Sie einen Gästebucheintrag für MasterGollom

Beiträge: 19
Registriert: 04.09.2014

Inventor 2022

erstellt am: 24. Okt. 2022 12:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Bahnsteig_Kirchberg_abgerundet.ipt


Bis Punkt 6 komm ich voran, bei Punkt 7 "Body längs der Kontur mit Kurve anordnen" scheitere ich. Er positioniert mir die Randsteine im Body anstatt am Rand.

Ich hab mal das neue Teil mit angehängt.

------------------
Gruß Yannick

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

W. Holzwarth
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von W. Holzwarth an!   Senden Sie eine Private Message an W. Holzwarth  Schreiben Sie einen Gästebucheintrag für W. Holzwarth

Beiträge: 9326
Registriert: 13.10.2000

Inventor bis 2024, Rhino 7, Mainboard ASUS ROG STRIX X570F-Gaming, CPU Ryzen 9 5900X, 64 GB RAM, 4 TB SSD, Radeon RX 6900 XT, Dual Monitor 24", Spacemouse Enterprise, Win 10 22H2

erstellt am: 24. Okt. 2022 15:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für MasterGollom 10 Unities + Antwort hilfreich


Bahnsteig_Kirchberg_abgerundet-WH.ipt


Auf die Schnelle mal das. Die Rille am Bogen muss noch rein, Ende beschneiden, usw.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

MasterGollom
Mitglied



Sehen Sie sich das Profil von MasterGollom an!   Senden Sie eine Private Message an MasterGollom  Schreiben Sie einen Gästebucheintrag für MasterGollom

Beiträge: 19
Registriert: 04.09.2014

Inventor 2022

erstellt am: 24. Okt. 2022 21:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

So, ich hab jetzt das was du gemacht hast nachgemacht. Dauerte zwar etwas aber es hat geklappt

Vielen Dank für deine Hilfe.

------------------
