Hallo zusammen, ich habe eine Frage zum Thema Abwicklungen/Blechteil in Inventor.
Ich benutze diese Funktion zum ersten Mal.
Ich habe ein Rohr mit einer komplizierten Durchdringung bzw. Anschluss an einem Ende.
Das Rohr ist 60.2x 3 mm.
Wie bin ich vorgegangen:
Ich habe ein Flächenmodel mit den Außendurchmessern der durchdringenden Geometrien und des Endes erstellt, dann habe ich über Trennen und Fläche löschen die Teile entfernt die ich nicht benötige. Dann habe ich über Verdickung die entsprechende Wanddicke des Rohrs erzeugt.
Anschließend habe ich das Rohr längs getrennt und in Blech konvertiert.
Wenn ich richtig liege sollte doch die Länge der Abwicklung dem Umfang meines Rohrs entsprechen?Das tut es aber nicht.
Rechnerischer Umfang: 189,1238777 mm
Länge der Abwicklung bei 3 mm Wanddicke: 178,646 mm
Wenn ich die Wanddicke reduziere:
Länge der Abwicklung bei 1 mm Wanddicke: 185,674 mm
Länge der Abwicklung bei 0.05 mm Wanddicke: 189,012 mm
Je dünner ich also das Rohr mache, desto näher komme ich an den Umfang des Rohres heran.
Kann mir jemand sagen woran das liegen kann?
Eine exakte Abwicklung wäre mir wichtig, das die Abwicklung als Anreißschablone für das Rohr dienen soll.

------------------
Vielen dank und viele GrÃŒÃe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Manfred Gündchen
Ehrenmitglied V.I.P. h.c.
SelbstständIng mit Planungsbüro Anlagenbau, Dipl.-Ing.-Maschinenbau

Senden Sie eine Private Message an Manfred Gündchen

Schreiben Sie einen Gästebucheintrag für Manfred Gündchen

Beiträge: 2369
Registriert: 08.03.2008

IV seit den 5.3Er
aktuell den 2014Ner
WIN7pro-64bit
SP das jeweils aktuelle

erstellt am: 16. Jan. 2021 13:02

<-- editieren / zitieren -->

Unities abgeben:

Nur für Thomas Berger 1812

Die Länge ergibt sich aus der Neutralen Faser.
Wurde das beachtet?

------------------
In diesem Sinne wünsche ich allen, weiterhin effektives Schaffen

----------------
Manfred Gündchen
www.guendchen.com

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Berger 1812
Mitglied
Ingenieur

Beiträge: 2
Registriert: 16.01.2021

erstellt am: 16. Jan. 2021 13:07

<-- editieren / zitieren -->

Unities abgeben:

Danke für den Hinweis.
Das passt !
Hätte ich auch drauf kommen können.
Vielen Dank.

------------------
Vielen dank und viele GrÃŒÃe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Manfred Gündchen
Ehrenmitglied V.I.P. h.c.
SelbstständIng mit Planungsbüro Anlagenbau, Dipl.-Ing.-Maschinenbau

Beiträge: 2369
Registriert: 08.03.2008

IV seit den 5.3Er
aktuell den 2014Ner
WIN7pro-64bit
SP das jeweils aktuelle

erstellt am: 16. Jan. 2021 13:11

<-- editieren / zitieren -->

Unities abgeben:

Nur für Thomas Berger 1812

Zitat:
Original erstellt von Thomas Berger 1812:
Danke für den Hinweis

dafür nicht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Technischer Produktdesigner (m/w/d) mit Schwerpunkt Vertriebsinnendienst
Unsere Unternehmensgruppe mit den Firmen syskomp gehmeyr und bfm sowie dem Geschäftsbereich emico ist am Markt als kompetenter Ansprechpartner in allen Bereichen der Montagetechnik und industriellen Automatisierung bekannt. Bei der syskomp Unternehmensgruppe sind derzeit ca. 200 kreative und motivierte Köpfe beschäftigt. Die Mitarbeiter verteilen sich auf unsere Niederlassungen Amberg, Regensburg, Ottendorf-Okrilla, Wöllersdorf (Österreich) und Cavaion Veronese (Italien)....
*Anzeige ansehen*	Produktdesign, Industriedesign

Michael Puschner
Moderator
Rentner

Senden Sie eine Private Message an Michael Puschner

Schreiben Sie einen Gästebucheintrag für Michael Puschner

Beiträge: 13003
Registriert: 29.08.2003

Toshiba Encore mit MS Office

Ein Programm sollte nicht nur Hand und Fuß, sondern auch Herz und Hirn haben.
(Michael Anton)

erstellt am: 16. Jan. 2021 14:35

<-- editieren / zitieren -->

Unities abgeben:

Nur für Thomas Berger 1812


Zitat:
Original erstellt von Thomas Berger 1812:
... Wenn ich richtig liege sollte doch die Länge der Abwicklung dem Umfang meines Rohrs entsprechen? ...

Eine Abwicklung basiert auf einem Abwicklungsstil zur Berücksichtung der Biegekorrektur. Ein Abwicklungsstil kann ein Gleichungssystem, eine Biegetabelle oder schlicht einen K-Faktor (nach ANSI) beinhalten. Im Standardabwicklungsstil wird die Biegekorrektur über einen K-Faktor von 0,44 festgelegt, was bedeutet, dass die neutrale Faser bei 44% der Blechdicke liegt, betrachtet von der Innenseite der Biegung. Das Material wir somit etwas mehr gedehnt als gestaucht.

https://de.wikipedia.org/wiki/Biegeverk%C3%BCrzung

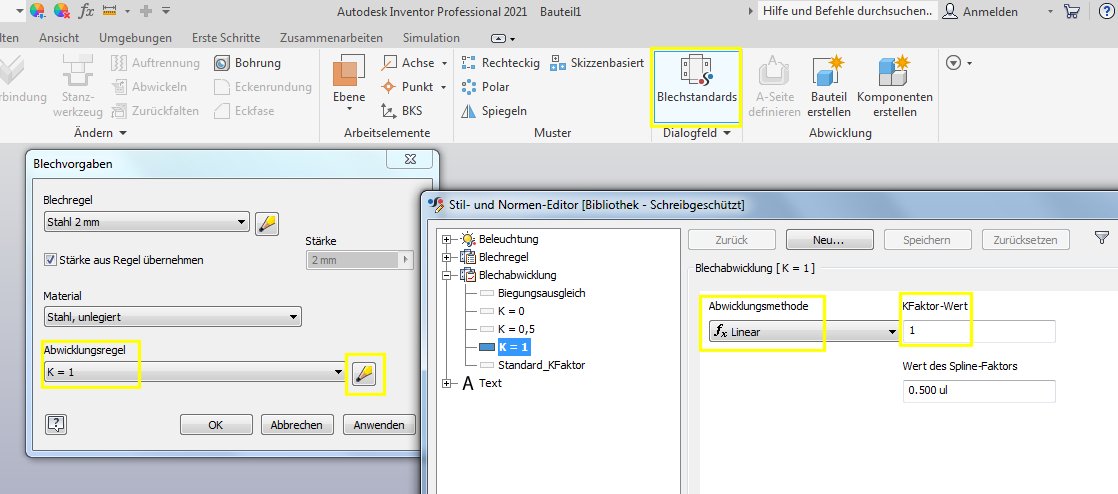

Wenn die Abwicklungslänge dem Außenumfang des Rohres entsprechen soll, muss der K-Faktor folglich auf 1 gesetzt werden. Dann spielt auch die Wandstärke keine Rolle. So kann z.B: die Abwicklung im Maßstab 1:1 ausgedruckt werden und der Ausdruck als Schablone zum Anreißen verwendet werden.

------------------
Michael Puschner
Autodesk Certified Instructor
Autodesk Inventor Certified Expert
Autodesk Inventor Certified Professional
Mensch und Maschine Scholle GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
