Thema: Doppelpfeil an Maßlinie (122 / mal gelesen)
|
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
   Beiträge: 3739
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 20. Sep. 2026 12:47  <-- editieren / zitieren -->   Unities abgeben:

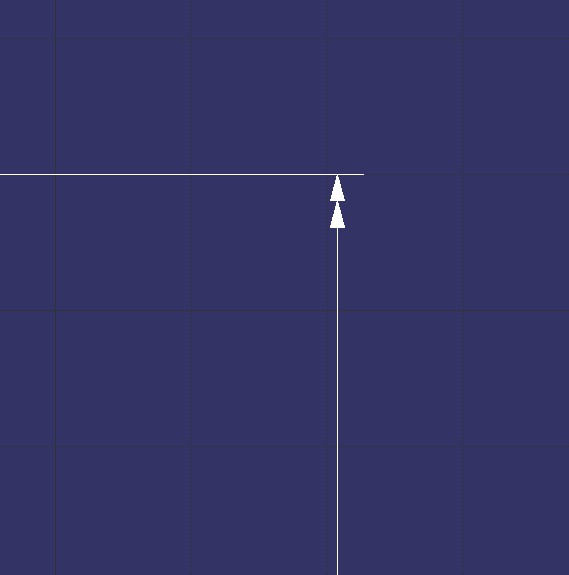

Hallo zusammen, ich habe auf einer Zeichnung einen Doppelpfeil gesehen, der mir noch nie woanders untergekommen ist. Kann mir jemand sagen, was der bedeutet? Ich denke, er war an einem Durchmesser angebracht. ------------------
gruß, Tom  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Torsten Niemeier
Ehrenmitglied V.I.P. h.c.
Maschinenbau Ingenieur
Beiträge: 3913
Registriert: 21.06.2001 "ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform
** CSWP 04/2011 **
** CSWE 08/2011 **
|
erstellt am: 20. Sep. 2026 14:10 <-- editieren / zitieren --> Unities abgeben: Nur für thomasacro
|
kurzpa
Mitglied
Selbständiger Konstrukteur / Lehrer für technische Zeichner/Detailkonstrukteure
Beiträge: 127
Registriert: 17.10.2010 FujitsuSiemens Celsius H920
Win7+Solid Edge ST3/ST4/ST5
AUTODESK Produkt Design Suite
MathCAD15+Prime2.0
|
erstellt am: 20. Sep. 2026 15:31 <-- editieren / zitieren --> Unities abgeben: Nur für thomasacro

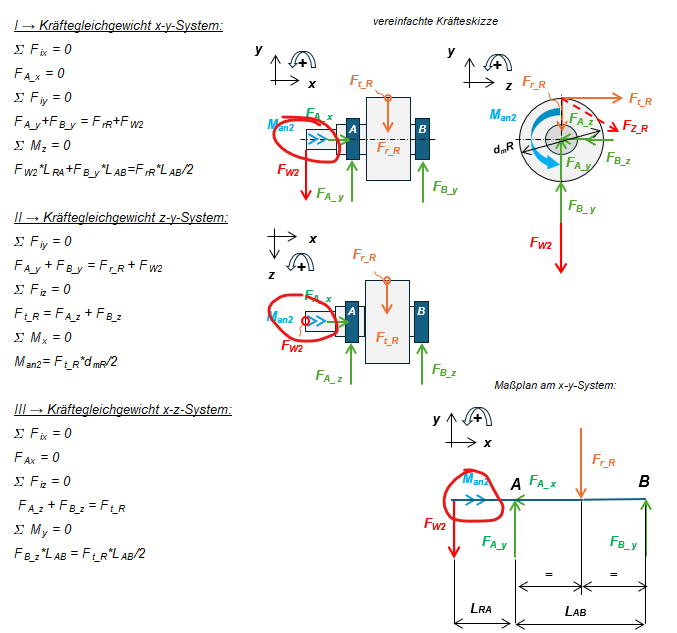

Hallo Zusammen! Ich kenne diese Pfeilform nur in Kombination mit nicht maßstäblicher Bemassung... da wird gelegentlich, nicht nur die Maßzahl unterstrichen, sondern auch noch mittels Doppelpfeilbemassung gekennzeichnet... Ansonsten kommt mir nur die Kennzeichnung der Momentenrichtung in Kraftflusszeichnungen in den Sinn... zumindest mache ich es so.  LG Patrick
------------------
Es gibt keine dummen Fragen, nur Dumme die nicht fragen! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3739
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 20. Sep. 2026 19:25 <-- editieren / zitieren --> Unities abgeben:
Hallo Patrick, vielen Dank für deine Antwort. Auch ich kenne die Darstellung eines Momentes durch Doppelpfeile. Hier ist es jedoch nur ein Maßeintrag. Da ich auch nicht denke, dass es ein unmäasasstäbliches Maß war, denke ich, jemand hat sich bei der Erstellung des Maßes schlichtweg vertan ;-) ------------------
gruß, Tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3739
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 20. Sep. 2026 19:27 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank Torsten Das Ding ist unter Catia erstellt worden. Mittlerweile denke ich aber - wie ich schon geschrieben habe - dass der Ersteller vielleicht zuviel Lösungsmittel eingeatmet hat, als er die Zeichnung erstellte :-) ------------------
gruß, Tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
