Autor Thema:  Trägheitsmomente bzw. Widerstandsmomente berechnen lassen (2640 mal gelesen)
Peterpaul
Mitglied
Mb Ing.


Sehen Sie sich das Profil von Peterpaul an!   Senden Sie eine Private Message an Peterpaul  Schreiben Sie einen Gästebucheintrag für Peterpaul

Beiträge: 386
Registriert: 09.09.2003

Inventor 9 SP1

erstellt am: 29. Sep. 2004 13:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ich hab MDTMechanical Desktop 2004 PP und möchte für unterschiedlich Profile mir das Trägheitsmoment bzw. Widerstandsmoment anzeigen / berechnen lassen. Wie mach ich das am einfachsten bzw. was muss ich beachten?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Angelika Hädrich
Ehrenmitglied V.I.P. h.c.
Application Engineer



Sehen Sie sich das Profil von Angelika Hädrich an!   Senden Sie eine Private Message an Angelika Hädrich  Schreiben Sie einen Gästebucheintrag für Angelika Hädrich

Beiträge: 5123
Registriert: 12.07.2000

Der erreicht am meisten, der immer auch anders kann, als er vorhatte.

erstellt am: 29. Sep. 2004 13:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Peterpaul 10 Unities + Antwort hilfreich




Hallo Peterpaul,

Trägheitsmoment findest Du, wenn Du unter Normteile auf 2D umschaltest und dann auf Berechnungen klickst...

Es gibt die Variante Trägheitsmomente von verschiedenen Querschnitten zu berechnen oder für vordefinierte Querschnitte.

* Das Profil, also ein Querschnitt des Trägers z.B. muß da sein
* Befehl: TRÄGHEITSMOMEMTE anklicken,
* internen Punkt - also innerhalb des Profils zeigen
* das Profil wird farbig markiert - mit ENTER bestätigen
* Abfrage: Ist die Fläche korrekt ausgefüllt? [Ja/Nein] <Ja>: mit
  ENTER bestätigen , wenn OK
* Richtung der Lastkräfte angeben (mit dem Fadenkreuz in Lastrichtung
  zeigen (evtl. bei Bedarf vorher Ortho einstekllen  )
* Beschreibungstext ist die Überschrift für die Wertetabelle
  einzugebn z.B. Profil
* Einfügepunkt für Liste zeigen

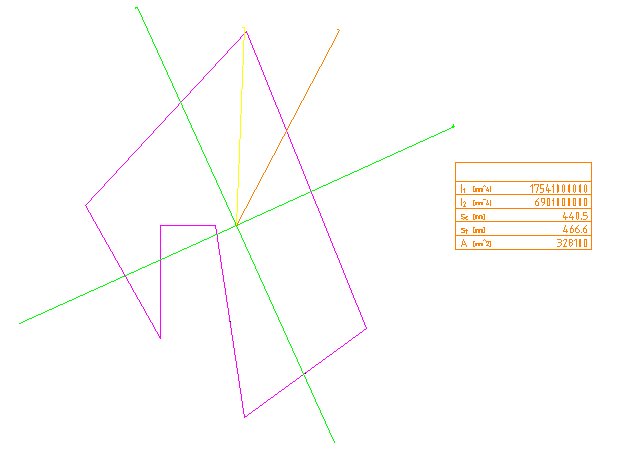

Es werden die Hauptmomentenachsen 1 und 2 (grün) eingezeichnet, sowie die Ausweichung S (orange) des Trägers auf die Kraftrichtung F (gelb)bezogen. (siehe Anhang)
Die Tabellen werte s1 und s2 sind die Abstände des Schwerpunkts zur Außenkontur...

Also nicht wundern, daß die Hauptachsen bei nicht symmetrischen Profilen "schief" liegen und nicht mit x uny ausgerichtet.

Gruss Angelika

------------------
Lieber Fehler riskieren als Initiative verhindern.
(Reinhard Mohn)

Bitte Supportangaben eintragen, warum siehst du hier
:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Peterpaul
Mitglied
Mb Ing.


Sehen Sie sich das Profil von Peterpaul an!   Senden Sie eine Private Message an Peterpaul  Schreiben Sie einen Gästebucheintrag für Peterpaul

Beiträge: 386
Registriert: 09.09.2003

Inventor 9 SP1

erstellt am: 29. Sep. 2004 14:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Wieso kann ich kein internen Punkt wählen? Selbst bei ganz einfachen 4kant Profilen klappt das nicht! Mmmh, wieso?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Peterpaul
Mitglied
Mb Ing.


Sehen Sie sich das Profil von Peterpaul an!   Senden Sie eine Private Message an Peterpaul  Schreiben Sie einen Gästebucheintrag für Peterpaul

Beiträge: 386
Registriert: 09.09.2003

Inventor 9 SP1

erstellt am: 29. Sep. 2004 14:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

War n Fehler meinerseits! Aber wie schaffe ich es, das die Linien genau Ausgerichtet sind (x,y). Derzeit laufen Sie schief durchs Bauteil

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Angelika Hädrich
Ehrenmitglied V.I.P. h.c.
Application Engineer



Sehen Sie sich das Profil von Angelika Hädrich an!   Senden Sie eine Private Message an Angelika Hädrich  Schreiben Sie einen Gästebucheintrag für Angelika Hädrich

Beiträge: 5123
Registriert: 12.07.2000

Der erreicht am meisten, der immer auch anders kann, als er vorhatte.

erstellt am: 29. Sep. 2004 14:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Peterpaul 10 Unities + Antwort hilfreich

Ist die Kontur wirklich geschlossen? - Zeichne einfach mal paar Liniensegmente (mein angehängtes Bild ist ja auch nur so ein "Linienhaufen") und nimm zum Schluß S für schließen oder Ofang Endpunkt

------------------
Lieber Fehler riskieren als Initiative verhindern.
(Reinhard Mohn)

Bitte Supportangaben eintragen, warum siehst du hier
:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Angelika Hädrich
Ehrenmitglied V.I.P. h.c.
Application Engineer



Sehen Sie sich das Profil von Angelika Hädrich an!   Senden Sie eine Private Message an Angelika Hädrich  Schreiben Sie einen Gästebucheintrag für Angelika Hädrich

Beiträge: 5123
Registriert: 12.07.2000

Der erreicht am meisten, der immer auch anders kann, als er vorhatte.

erstellt am: 29. Sep. 2004 14:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Peterpaul 10 Unities + Antwort hilfreich

Hi,

Das ist einfach so, nun kannst Du mit Hilfe des Winkels umrechnen...

Irgendjemand hatte schon mal die Idee - nach der Prozedur das Profil so drehen, daß alles passt und dann Berechnung löschen neu machen - ich hab das noch nicht probiert - keine Ahnung ob das klappt.

Gruss Angelika

------------------
Lieber Fehler riskieren als Initiative verhindern.
(Reinhard Mohn)

Bitte Supportangaben eintragen, warum siehst du hier
:

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
