Thema: Kabelbaum Motorrad (553 / mal gelesen)
|
django
Moderator
Elektrokonstrukteur

   Beiträge: 3133
Registriert: 12.02.2002 EPLAN 3.33
EPLAN 5.xx
P8 1.9.6
P8 1.9.10
P8 1.9.11
P8 2.0.9 - 2.8
alle Prof.
|
erstellt am: 10. Nov. 2025 06:30  <-- editieren / zitieren -->   Unities abgeben:
Morgen zusammen, so nun mal eine Frage außerhalb von EPLAN. Will für meine Youngtimer mir Kabelbaum selbst neu machen. Will das alles natürlich in EPLAN zeichnen. Hat das einer schon mal gemacht ? Vielleicht eine Vorlage für mich ? Bräuchte ein Formular das A31 lang heißt oder so. Ist hoch wie A3 aber eben lang. Das kennen nur noch die "alten Hasen" hier die mit Tusche mal gezeichnet haben. Mit welchem Tool von EPLAN kann ich sowas am besten tun ? Hab das schon mal Testweise mit Harness Pro probiert, ist mir aber einfach viel zu umständlich. Hoffe einer kann mir da helfen. So nun wieder ran an die Arbeit  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
| | EPLAN - Konstrukteur (m/w/d) | Bereit für den nächsten Karriereschritt?
ibb house of engineering
Wir sind die Engineering-Experten, wenn es um Entwicklung und Konstruktion geht. Außergewöhnliche Lösungen kreieren wir mit unserer branchenübergreifenden Expertise und der Kombination aus traditioneller Ingenieurskunst, Innovation und Kreativität.
Wir sind die Trainings-Experten, wenn es um CAD-Qualifizierung geht.... | | Anzeige ansehen | Konstruktion, Visualisierung |
|
daodao1997
Mitglied
Electrical Engineer
Beiträge: 33
Registriert: 04.01.2026
|
erstellt am: 04. Apr. 2026 17:51 <-- editieren / zitieren --> Unities abgeben: Nur für django
Zitat:
Original erstellt von django:
Morgen zusammen,
so nun mal eine Frage außerhalb von EPLAN. Will für meine Youngtimer mir Kabelbaum selbst neu machen. Will das alles natürlich in EPLAN zeichnen. Hat das einer schon mal gemacht ? Vielleicht eine Vorlage für mich ? Bräuchte ein Formular das A31 lang heißt oder so. Ist hoch wie A3 aber eben lang. Das kennen nur noch die "alten Hasen" hier die mit Tusche mal gezeichnet haben. Mit welchem Tool von EPLAN kann ich sowas am besten tun ? Hab das schon mal Testweise mit Harness Pro probiert, ist mir aber einfach viel zu umständlich. Hoffe einer kann mir da helfen. So nun wieder ran an die Arbeit

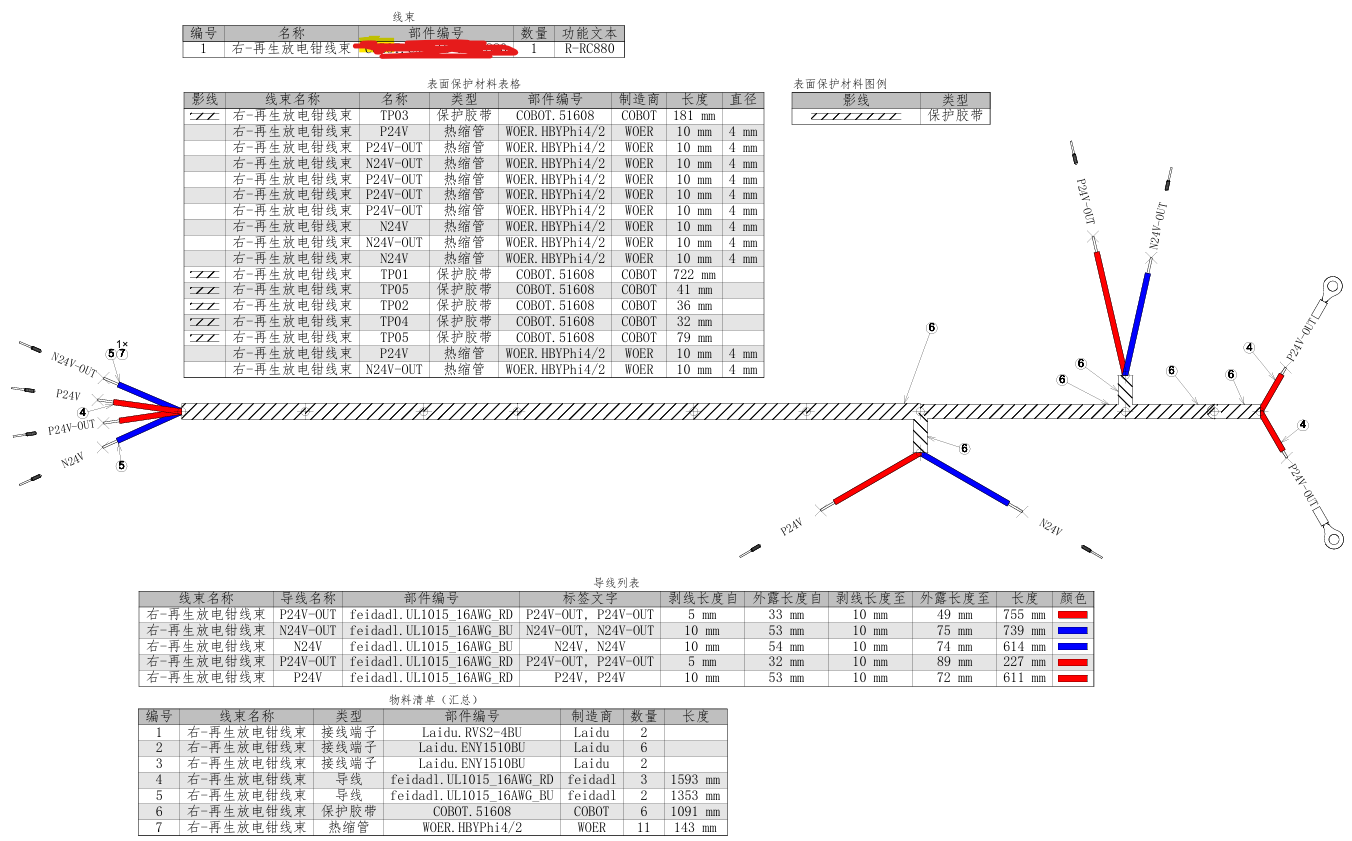

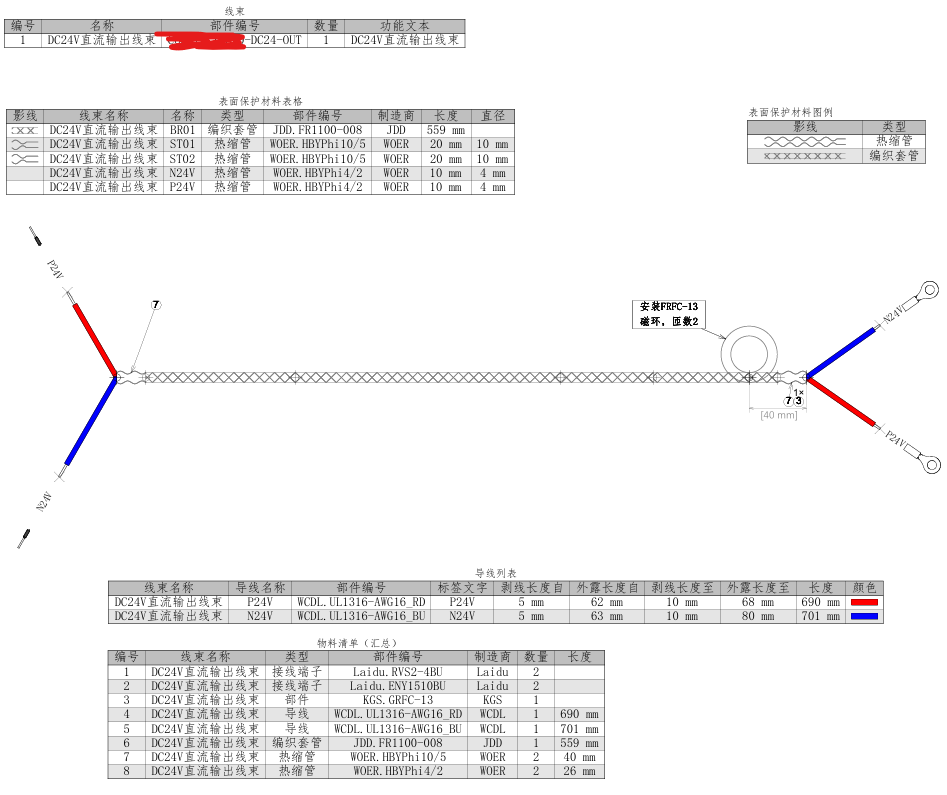

Das ist ein mit HPD erstelltes Kabelbaumdiagramm.Ich habe inzwischen herausgefunden, wie man Kabelbaumdiagramme erstellt.Falls Sie Fragen dazu haben, können Sie mich gerne fragen. [Diese Nachricht wurde von daodao1997 am 05. Apr. 2026 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
