Thema: PE in Klemmplan mit GRD ersetzen (892 / mal gelesen)
|
Salatschleuder
Mitglied
Elektriker
   Beiträge: 29
Registriert: 28.08.2020 EPLAN 2.8 2023
|
erstellt am: 20. Apr. 2023 13:53  <-- editieren / zitieren -->   Unities abgeben:

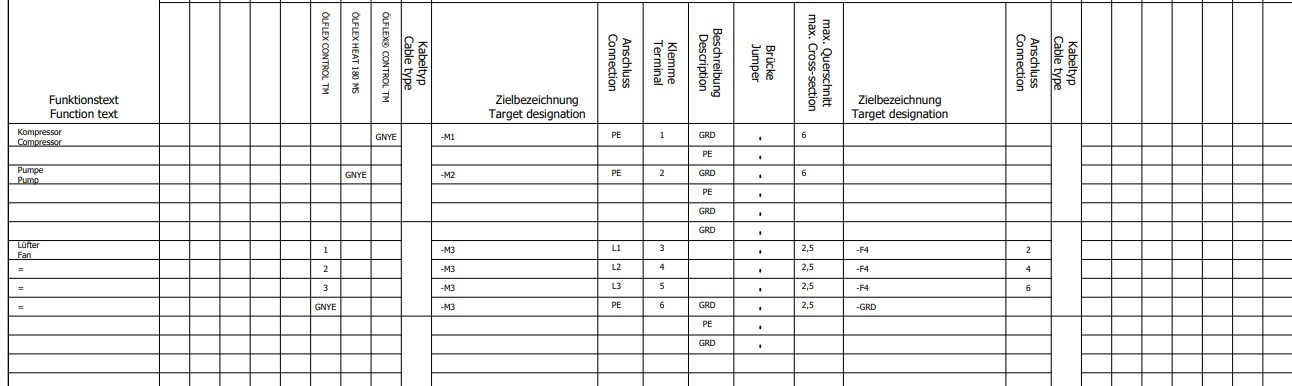

Hallo, wir zeichnen Pläne für den US Markt, allerdings mit IEC Symbolen. Im Klemmplan, der ein eigenes Formular für UL hat, taucht zt. "PE" auf, wie kann man das mit "GRD" ersetzen? Siehe angehangenes Bild. Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Werner T.
Mitglied
Hardwarekonstruktion
Beiträge: 435
Registriert: 11.12.2019 Eplan P8 2.x...2025
Pro Panel
|
erstellt am: 20. Apr. 2023 14:20 <-- editieren / zitieren --> Unities abgeben: Nur für Salatschleuder
Erst einmal: Bist Du sicher, dass es überm großen Teich "GRD" und nicht "GND" heissen sollte? Der Klemmenplan wertet die Eigenschaften der Klemmen und deren Gegenziele aus.
Alles was dort "PE" heisst, müsste dann entsprechend umbenannt bzw. ersetzt werden.
Das könnte über die Suchfunktion gut klappen. Gruß Werner Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Salatschleuder
Mitglied
Elektriker
Beiträge: 29
Registriert: 28.08.2020 EPLAN 2.8 2023
|
erstellt am: 20. Apr. 2023 15:26 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von Werner T.:
Erst einmal:Bist Du sicher, dass es überm großen Teich "GRD" und nicht "GND" heissen sollte? Der Klemmenplan wertet die Eigenschaften der Klemmen und deren Gegenziele aus.
Alles was dort "PE" heisst, müsste dann entsprechend umbenannt bzw. ersetzt werden.
Das könnte über die Suchfunktion gut klappen. Gruß Werner
Hi Werner und erst mal danke.
GRD statt PE ist meine Vorgabe. Wenn ich die Gegenziele umbenenne (Anschlußlogik Motoranschluß) muß ich wohl erst mal einen Potentialtyp "GRD" anlegen?
Dazu zusätzlich in der Ebenenverwaltung eine Potential "GRD" anlegen und die gleichen Grafikeigenschaften wie bei "PE" anwenden?
Sonst ist es nicht mehr gelb und als Punktstrichlinie? :-) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Werner T.
Mitglied
Hardwarekonstruktion
Beiträge: 435
Registriert: 11.12.2019 Eplan P8 2.x...2025
Pro Panel
|
erstellt am: 20. Apr. 2023 15:59 <-- editieren / zitieren --> Unities abgeben: Nur für Salatschleuder
Äh, werden Potenzialtypen auch in Deinem Klemmenplan angezeigt? Wenn nicht:
Der Schutzleiteranschluss vom besagten Motor darf doch gerne die Anschlussbezeichnung "GRD" bekommen, und in der Anschlusslogik kann der Potenzialtyp "PE" verbleiben? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Salatschleuder
Mitglied
Elektriker
Beiträge: 29
Registriert: 28.08.2020 EPLAN 2.8 2023
|
erstellt am: 21. Apr. 2023 07:25 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von Werner T.:
Äh,werden Potenzialtypen auch in Deinem Klemmenplan angezeigt? Wenn nicht:
Der Schutzleiteranschluss vom besagten Motor darf doch gerne die Anschlussbezeichnung "GRD" bekommen, und in der Anschlusslogik kann der Potenzialtyp "PE" verbleiben?
Stimmt, falsch abgebogen.
Umbennenen der Motoranschlüsse ist allerdings nicht alleinig zielführend da weiterhin "PE" im Klemmplan unter "Beschreibung" bleibt, immer als 2. Zeile, siehe Bild im ersten Beitrag. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cad_hans
Ehrenmitglied V.I.P. h.c.
Techn. Angestellter
Beiträge: 2295
Registriert: 25.08.2003 ruplan4.70
eplan5.x
P8 V1.9 bis V2.7
|
erstellt am: 21. Apr. 2023 07:29 <-- editieren / zitieren --> Unities abgeben: Nur für Salatschleuder
hallo, falls du das formular für den klemmenplan verändern darfst wprde ich die beschreibung rausnehmen und bei pe-klemmen ein symbol platzieren welches nur aus dem text GRD besteht. bzw. mit ersetzungstext (ersetzungstabelle) arbeiten ------------------ ruplan4.70 eplan5.x P8 V1.9 bis V2.7 [Diese Nachricht wurde von cad_hans am 21. Apr. 2023 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Salatschleuder
Mitglied
Elektriker
Beiträge: 29
Registriert: 28.08.2020 EPLAN 2.8 2023
|
erstellt am: 21. Apr. 2023 07:32 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von cad_hans:
hallo,
falls du das formular für den klemmenplan verändern darfst wprde ich die beschreibung rausnehmen und bei pe-klemmen ein symbol platzieren welches nur aus dem text GRD besteht.
bzw. mit ersetzungstext (ersetzungstabelle) arbeiten
Danke auch dir.
Formulare verändern ist so eine Sache, das möchte ich vermeiden. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Werner T.
Mitglied
Hardwarekonstruktion
Beiträge: 435
Registriert: 11.12.2019 Eplan P8 2.x...2025
Pro Panel
|
erstellt am: 21. Apr. 2023 07:35 <-- editieren / zitieren --> Unities abgeben: Nur für Salatschleuder
Zitat:
Original erstellt von Salatschleuder:
Stimmt, falsch abgebogen.
Umbennenen der Motoranschlüsse ist allerdings nicht alleinig zielführend da weiterhin "PE" im Klemmplan unter "Beschreibung" bleibt, immer als 2. Zeile, siehe Bild im ersten Beitrag.
Dann finde heraus, welcher Platzhaltertext für "Beschreibung" in Deinem Klemmenplan verwendet wird.
Aus der Ferne so nicht zu erkennen...
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
