Thema: Kontaktspiegel verdreht (1043 / mal gelesen)
|
RonGoho
Mitglied
Technischer Systemplaner, Niederspannungsschaltanlagen
   Beiträge: 355
Registriert: 15.09.2009 Adobe Reader X
MS Office
AutoCAD
EPLAN 5.70-2.9
Plattform-2025
|
erstellt am: 15. Mrz. 2023 15:20  <-- editieren / zitieren -->   Unities abgeben:

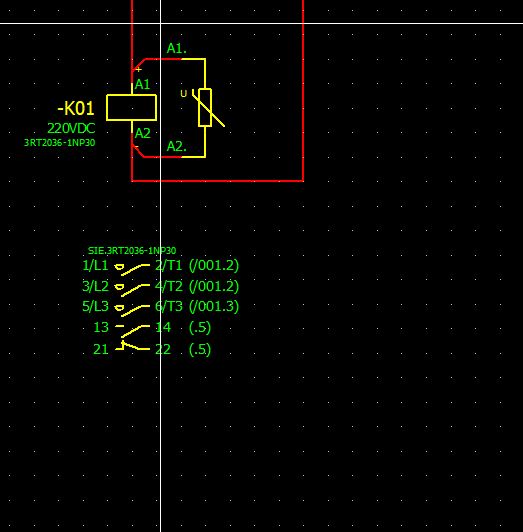

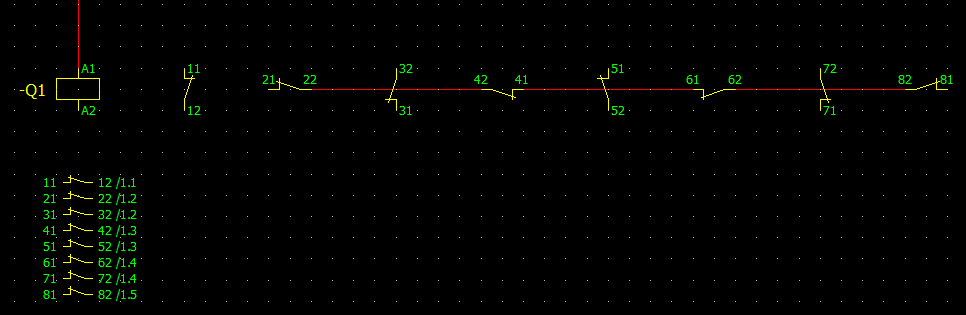

Hallo Zusammen, in einem Projekt der EPLAN Version 2.8 haben wir das Phänomen, dass die Kontaktelemente der Schützspulen verdreht dargestellt werden. Bei dem hochgeladenen Beispiel stehen die 3Leistungsschliesser und der Hilfskontaktschliesser(13/14) auf dem Kopf,der Hilfskontaktöffner (21/22) sollte mit der Wurzel links dargestellt werden. Kann mir jemand sagen wie ich den Kontaktspiegel entsprechend ordnen kann?
Mit besten Dank für Antworten ------------------
Ich Liebe es wenn ein Plan funktioniert! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Stringeater
Mitglied
Beiträge: 109
Registriert: 27.11.2014 EPLAN Electric P8 Select 2.9, Windows 10
EPLAN Electric P8 2025, Windows 10
|
erstellt am: 15. Mrz. 2023 20:20 <-- editieren / zitieren --> Unities abgeben: Nur für RonGoho
Hallo RonGoho Bei mir werden die Symbole im Kontaktspiegel auch so angezeigt, wie in deinem Beispiel. Über die Formatierung finde ich keinen Weg, die einzelnen Symbole zu drehen oder spiegeln. Nur der Kontaktspiegel als Ganzes lässt sich drehen. Im Symboleditor kannst du die Standarddarstellung überarbeiten. Dazu auf der Symbolleiste 'Symboleditor' den Button 'Symbolvariante Schütz-Kontaktspiegel' anklicken. Das bedeutet aber, dass du alle Kontaktsymbole bearbeiten musst, um eine einheitliche Darstellung zu erreichen. Ob sich das lohnt? Gruss
Hans Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ThMue
Ehrenmitglied V.I.P. h.c.
M.Sc. Wirtschaftsingeneurswesen, B.Eng. Elektro- und Automatisierungstechnik
Beiträge: 2412
Registriert: 22.10.2013 EPLAN Electric P8 - Professional 2.9/2022/2024/2025 + alle Addons
|
erstellt am: 16. Mrz. 2023 06:35 <-- editieren / zitieren --> Unities abgeben: Nur für RonGoho
wie kommst du drauf dass es verdreht ist? hab ehrlich gesagt noch nie drauf geachtet außer dass eben die Anschlussbezeichnungen usw passen. einfach mal ins blaue "hinein" geraten. du hast einen Artikel der hat z.b. 3 Leistungskontakte und 1 Hilfskontakt mit dem Symbol 1 2 1 2 1 3 (3 leistungskontakte) + 1 2 (hilfskontakt) nun steht in der funktionionsschablone 1 2 (leistungskontakt 1) 3 4 (leistungskontakt 2) und 5 6 (leistungskontakt 3) und 21 22 (hilfskontakt)
entsprechend dem symbol und der zuordnung weist er ja "symbol" die Anschlussbezeichnungen zu. hab auch mal getestet mit allen darstellungsvarianten a bis h -> zeigt alle gleich an genau wie bei dir -> rechts die "wurzel", links der kontakt
"
hatte mal gelernt von der "wurzel" aus öffnet es nach rechts bzw schließt nach rechts da es sich sonst selbst zerstören würde (mechanisch gesehen) ------------------
Vorlesungen machen den Verstand träge. Sie zerstören das Potenzial für authentische Kreativität! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
