Hallo zusammen,

ich habe ein paar unerklärliche Eigenarten beim 2D-Schaltschrankbau mit EPLAN P8 2.9 SP1 U12.

Ich dachte erst das hier beschriebene Problem deckt meines ab, doch dem ist nicht so: https://ww3.cad.de/foren/ubb/Forum467/HTML/011592.shtml#000000

Platziere ich Artikel über den 2D-Schaltschrankbau auf eine Montageplatte, so kommt es bei mir gelegentlich bei Rittal-Artikeln vor, dass die Breite oder die Höhe nicht stimmt. Das ist bei mir bei Geräteanschlussadaptern und Anschlussboxen für Sammelschienen, als auch bei Schaltschränken vorgekommen.

Als Bild habe ich einmal ein System-Einzelschrank VX SE, Stahlblech, Breite/Höhe/Tiefe: 1000 x 1800 x 400 genommen. Hier stimmt bei der Seitenansicht die Tiefe nicht. Füge ich das Symbol/Makro manuell hinzu, stimmt die Tiefe. Hier kann ich auch konkret überprüfen, dass das Seitenverhältnis und der Maßstab 1:1 sind/bleiben (Programmassistent fragt es ab). So verhält es sich immer bei diesem Problem.

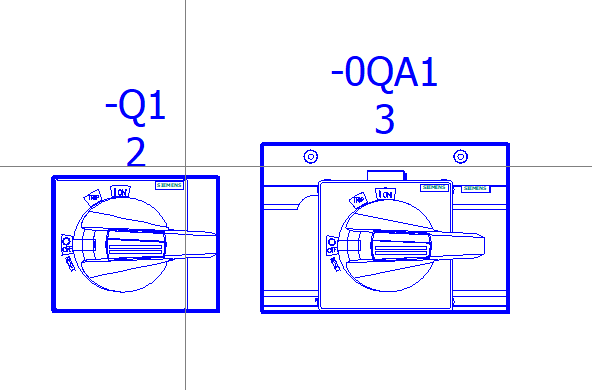

Als 2. Problem habe ich den Fall, dass wenn ich über den 2D-Schaltschrankaufbau vorhandene Geräte auf eine Montageplatte platzieren, ich mit dem TAB nicht alle Optionen angezeigt bekomme. Aufgetreten ist das Problem bei einem Siemes Schalthebel mit Verlängerung für einen Leistungschalter. Rechts im Bild seht ihr die "Lösung" bei einer direkten Platzierung. Der Aufbaukasten für den LS ist sichtbar. Für eine Schaltschrank Frontansicht brauche ich nur den Schalthebel. Auch hier gilt: wähle ich das Makro manuell aus, bekomme ich die Option, nur den Hebel darstellen zu lassen (links im Bild).

Das ist fehlerträchtig, lästig und aufwändig. Wie kann ich die Probleme abstellen?

Vielen Dank im Voraus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo,

nur so eine vermutung:

punkt1: abmessungen im artikel unterschiedlich zum makro

punkt2: es gibt ja nur ein makro welches aus dem artikel rauskommt. eplan kann ja nicht wissen das bei der tür nur der griff gebraucht wird.
ich muss die seitenansicht der teile auch immer manuell platzieren

------------------
ruplan4.70
eplan5.x
P8 V1.9 bis V2.7

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Obwohl ich 2 Bilder hochgeladen hatte, wird nur eines angezeigt.

Zum 1. Punkt: Das würde dann bedeuten, dass die im ePulse bereitgestellten Artikeldaten fehlerhaft sind?

zum 2. Punkt: Wieso sollte die Direktplatzierung das Durchschalten von Darstellungen mit der TAB-Taste verweigern, wenn das Symbol mehrere Darstellungsvarianten besitzt?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

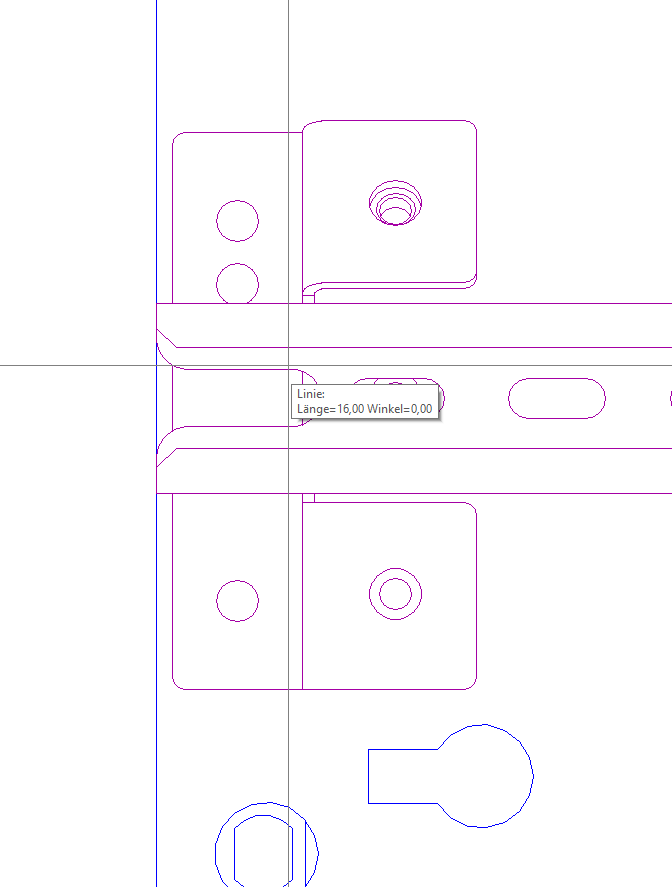

Gerade eine Kabelabfangschiene als Gerät platziert und das Loch oben schaut auch komisch aus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

wenn man sich auf die daten von eplan verlässt ist man selber schuld.
ich erstelle alle stammdaten selbst und übernehme nur kotrollierte einträge

------------------
ruplan4.70
eplan5.x
P8 V1.9 bis V2.7

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dann brauche ich kein EPLAN. Vll. liegt es auch an der alten Version.

Ich habe beim vorherigen Arbeitgeber WSCAD genutzt und dort gab es auch viele diverse Bugs, aber es hat sich in den letzten 2-3 Jahren auch viel getan und solch grobe Fehler hatte ich dort nicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von ocp:
Gerade eine Kabelabfangschiene als Gerät platziert und das Loch oben schaut auch komisch aus.

---

Rittal 500108x?

Das Loch bzw die Montagefläche vom Halter ist oben in Wirklichkeit schräg - vll. schauts deswegen "komisch" aus?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Jup die ist wirklich so.
