Thema: Verdrahtungskamm definieren (Pro Panel) (974 / mal gelesen)
|
Pinselquäler
Mitglied
   Beiträge: 149
Registriert: 08.08.2011 Win11 64
IBS-CAD
Eplan P8 2024
|
erstellt am: 07. Okt. 2021 15:00  <-- editieren / zitieren -->   Unities abgeben:

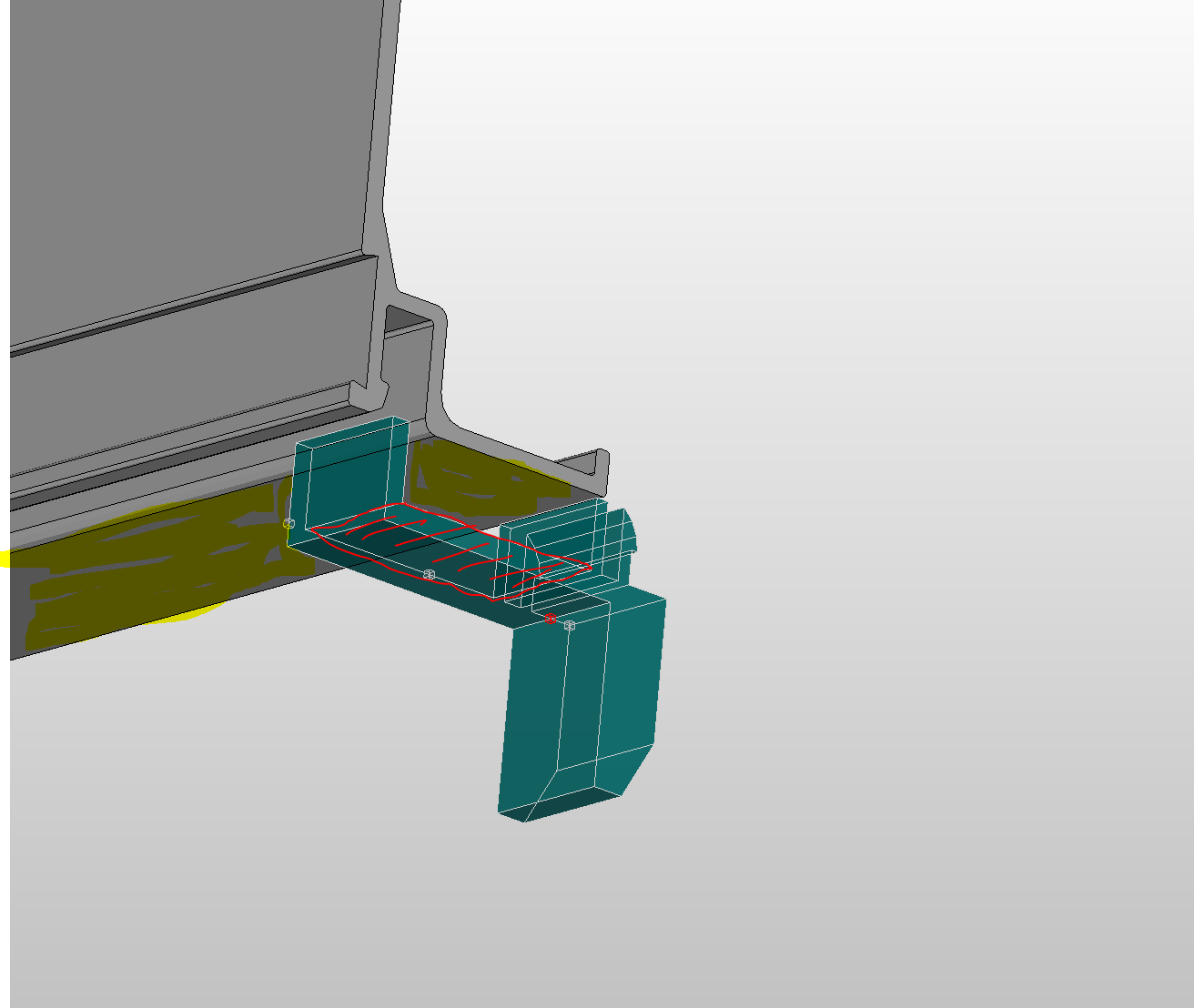

Hallo Forum, ich stehe vor einem Problem, dass ich irgendwie nicht gelöst bekomme. Ich habe eine Montageschiene von einem Verdrahtungsrahmen und möchte einen Verdrahtungskamm (benutzerdefinierte Schiene) dafür erstellen. Wie bringe ich der Kontur bei, dass die im Bild rot markierte Fläche auf die gelb markierte Fläche soll? Ich habe versucht die gelb markierte Fläche als Montagefläche zu definieren aber da wurde die Kontur genau falsch herum angedockt, also quasi in das Aluminium hinein. Any Ideas?
Carsten Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
cae-group.de
Moderator
Dipl.-Ing. Elektrotechnik

Beiträge: 758
Registriert: 16.06.2006 EPLAN P8 Reloaded
|
erstellt am: 07. Okt. 2021 15:21 <-- editieren / zitieren --> Unities abgeben: Nur für Pinselquäler
|
Pinselquäler
Mitglied
Beiträge: 149
Registriert: 08.08.2011 Win11 64
IBS-CAD
Eplan P8 2024
|
erstellt am: 07. Okt. 2021 15:33 <-- editieren / zitieren --> Unities abgeben:
|
Pinselquäler
Mitglied
Beiträge: 149
Registriert: 08.08.2011 Win11 64
IBS-CAD
Eplan P8 2024
|
erstellt am: 07. Okt. 2021 15:41 <-- editieren / zitieren --> Unities abgeben:
|
Werner T.
Mitglied
Hardwarekonstruktion
Beiträge: 475
Registriert: 11.12.2019 Eplan P8 2.x...2025
Pro Panel
|
erstellt am: 07. Okt. 2021 16:16 <-- editieren / zitieren --> Unities abgeben: Nur für Pinselquäler
|
| | Elektrokonstrukteur / Techniker EPLAN P8 für EZA-Regler (m|w|d) | - Über 350 Mitarbeitende bundesweit an verschiedenen Standorten
- Unsere Geschäftsfelder: Kommunalentwicklung, Gebäudeplanung und Architektur, E-Mobilität, Photovoltaik, Digitalisierung, Investition und Contracting
- Schwerpunkt der Gesellschaft energielenker solutions GmbH:
Energiemanagement-Software, KI-gestützte Steuerung von Energieerzeugungsanlagen, Lastmanagement, ... | | Anzeige ansehen | Feste Anstellung |
|
Pinselquäler
Mitglied
Beiträge: 149
Registriert: 08.08.2011 Win11 64
IBS-CAD
Eplan P8 2024
|
erstellt am: 07. Okt. 2021 16:59 <-- editieren / zitieren --> Unities abgeben:
Hmmm ok, das ist im Prinzip genau das, was ich gemacht hatte. Ich denke Eplan kommt nicht damit klar, dass der Anfasspunkt nicht auf einer äußersten Linie liegt, da die Nasen ja noch in das Alu reinragen. Ich hab die gleiche Kontur jetzt mal gespiegelt, den Einfügepunkt wieder auf der gleichen Linie. Damit scheint es momentan zu passen. Mal sehen ob das stabil so funktioniert. Alles doch noch ziemlich beta-Stadium Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
