Thema: Klemmleiste mit Stecker auf Montageplatte platzieren (1870 / mal gelesen)
|
MateoNK Mitglied Elektrokonstrukteur
Beiträge: 9 Registriert: 25.03.2015 Eplan Electric P8 - Professional Version 2.4
|
erstellt am: 11. Apr. 2018 07:35 <-- editieren / zitieren --> Unities abgeben:
Hi, ich arbeite in einem Projekt mit Klemmen, die auf einer Seite Steckerkontakte haben. In der Klemmleistendefinition der Klemme habe ich die Steckerartikel mit rein gemacht. Nun ist die Gesamtbreite der Klemme doppelt so breit durch die Stecker. Wie kann mann es verhindern, dass die Stecker nicht auf der Montageplatte platziert werden??? Ich habe in den Artikelverwaltung unter dem Register "Montage" die Checkbox "Externe Platzierung" gefunden. Allerdings hatte diese Option auch keine Auswirkung. Wie zeichnet Ihr sowas? Stecker separat und nicht in die Klemmleistendefinition? Grüße und Danke im Vorraus! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
smartineer Mitglied Elektrokonstrukteur
Beiträge: 209 Registriert: 24.02.2017 Win 10 Pro, 64-Bit, 8 GB RAM, Intel Core i5-4590 CPU @ 3,3 GHz Eplan Electric P8 Professional (2.7.3, 2.6.3) Eplan Harness pro3D
|
erstellt am: 11. Apr. 2018 08:14 <-- editieren / zitieren --> Unities abgeben: Nur für MateoNK
Hallo MateoNK, spontan fallen mir zwei Möglichkeiten ein -- musst du aber selber testen. Ich kann dir nicht sagen ob sie funktionieren: Möglichkeit 1: Du legst die Stecker-Klemmen-Kombi als Baugruppe an. Dann ist das nur noch 1 Artikel der für die Abmessungen herangezogen wird. Möglichkeit 2: Du änderst beim Stecker die Montagefläche von "Montageplatte" auf "Nicht definiert". LG ------------------ Gerald von www.smartineer.com Become a smarter engineer, become a Smartineer! Lass mich das für dich googeln Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MateoNK Mitglied Elektrokonstrukteur
Beiträge: 9 Registriert: 25.03.2015 Eplan Electric P8 - Professional Version 2.4
|
erstellt am: 11. Apr. 2018 09:14 <-- editieren / zitieren --> Unities abgeben:
|

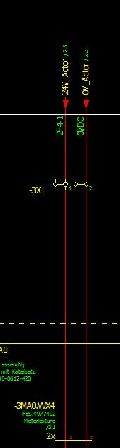

MateoNK Mitglied Elektrokonstrukteur
Beiträge: 9 Registriert: 25.03.2015 Eplan Electric P8 - Professional Version 2.4
|
erstellt am: 11. Apr. 2018 09:28 <-- editieren / zitieren --> Unities abgeben:
Ich habe gerade die Baugruppensache getestet. Funktioniert soweit ist aber irgendwie unpraktisch. Ich benötige min. 3 verschiedene Baugruppen, da die Wago Stecker Anfangs- / Mittel- und Endmodul haben. D.h. : - Baugruppe 1: Basis-Klemme + Stecker-Anfangsmodul - Baugruppe 2: Basis-Klemme + Stecker-Mittelmodul - Baugruppe 3: Basis-Klemme + Stecker-Endmodul - Baugruppe 4: Basis-Klemme + PE-Stecker-Endmodul Gibts andere Möglichkeiten? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
smartineer Mitglied Elektrokonstrukteur
Beiträge: 209 Registriert: 24.02.2017 Win 10 Pro, 64-Bit, 8 GB RAM, Intel Core i5-4590 CPU @ 3,3 GHz Eplan Electric P8 Professional (2.7.3, 2.6.3) Eplan Harness pro3D
|
erstellt am: 11. Apr. 2018 09:34 <-- editieren / zitieren --> Unities abgeben: Nur für MateoNK
Ich kenne zwar diese Klemmen nicht, aber kannst du die Anfangs- und Endmodule nicht an der Klemmenleistendefinition hinterlegen? Dann hättest du nur noch eine Baugruppe, die du an den einzelnen Klemmen hinterlegst. So mache ich es bei meinen Steckern/Klemmen mit den Artiken, die unabhängig von der Klemmenanzahl vorkommen. [Edit: hab's schon verstanden, geht wohl nicht] LG ------------------ Gerald von www.smartineer.com Become a smarter engineer, become a Smartineer! Lass mich das für dich googeln [Diese Nachricht wurde von smartineer am 11. Apr. 2018 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MateoNK Mitglied Elektrokonstrukteur
Beiträge: 9 Registriert: 25.03.2015 Eplan Electric P8 - Professional Version 2.4
|
erstellt am: 11. Apr. 2018 09:40 <-- editieren / zitieren --> Unities abgeben:
Genau so habe mache ich es sonst auch immer. Jedoch ist es so, dass die Breite des Steckers auf die Gesamtbreite aufsummiert wird. D.h. Anfangs- und Endmodul wird mit 10mm dazu gerechnet. Ich könnte die Breite der Stecker auf 0mm setzen, dann gehts natürlich Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
EplanAndi Mitglied
Beiträge: 344 Registriert: 17.02.2010 P8 - Professional Version 2022 Update 4
|
erstellt am: 11. Apr. 2018 09:53 <-- editieren / zitieren --> Unities abgeben: Nur für MateoNK
|
MateoNK Mitglied Elektrokonstrukteur
Beiträge: 9 Registriert: 25.03.2015 Eplan Electric P8 - Professional Version 2.4
|
erstellt am: 11. Apr. 2018 10:48 <-- editieren / zitieren --> Unities abgeben:
Geht auch nicht. Ich habe gerade das Häckchen entfernt und anschließend vorsorglich einen Artikelabgleich gemacht um sicher zu gehen, dass der Artikel auch mit der Datenbank über ein stimmt. Danach die Artikelabmessungen aktualisiert. >>> Keine Änderung. Ich habe auch die Artikelplatzierung komplett gelöscht und neu platziert. >>> Keine Änderung Dann auch noch den Artikel aus der Klemmendefinition gelöscht und neu aus der Artikeldatenbank eingefügt, neu platziert >>> auch keine Veränderung. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
smartineer Mitglied Elektrokonstrukteur
Beiträge: 209 Registriert: 24.02.2017 Win 10 Pro, 64-Bit, 8 GB RAM, Intel Core i5-4590 CPU @ 3,3 GHz Eplan Electric P8 Professional (2.7.3, 2.6.3) Eplan Harness pro3D
|
erstellt am: 11. Apr. 2018 13:55 <-- editieren / zitieren --> Unities abgeben: Nur für MateoNK
Zitat: Original erstellt von MateoNK: ...Ich könnte die Breite der Stecker auf 0mm setzen, dann gehts natürlich...
Das wäre keine Option für dich? Schließlich ist der Stecker ja eh nicht relevant für die Montageabmessungen. Was ich hier noch nicht verstehe ist, warum sich Klemmen hier anders verhalten wie z.B. Relais. Bei diesen platziere ich ja auch nur den Sockel (weil er die größten Abmessungen hat). Relais und Freilaufdiode werden hier auch nicht zur Breite hinzugezählt. Obwohl: Wahrscheinlich ist der Unterschied, dass die Klemmenleiste als ganzes platziert wird. Hast du schon versucht, die Klemmen einzeln zu platzieren? Wenn es nicht zu viele sind ginge das evtl. auch noch. LG ------------------ Gerald von www.smartineer.com Become a smarter engineer, become a Smartineer! Lass mich das für dich googeln Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
MateoNK Mitglied Elektrokonstrukteur
Beiträge: 9 Registriert: 25.03.2015 Eplan Electric P8 - Professional Version 2.4
|
erstellt am: 13. Apr. 2018 06:15 <-- editieren / zitieren --> Unities abgeben:
Prinzipiell wäre das eigentlich auch kein Problem. Ich habe festgestellt, dass die Stecker als Klemme definiert waren. Nach dem Ändern in die Definition Stecker sah die Sache schon besser aus. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
