Autor Thema:  Darstellung DGM Schraffur (242 mal gelesen)
hansj6879
Mitglied
DI für Wasserbau


Sehen Sie sich das Profil von hansj6879 an!   Senden Sie eine Private Message an hansj6879  Schreiben Sie einen Gästebucheintrag für hansj6879

Beiträge: 112
Registriert: 16.06.2010

Software: AutoCad Civil 3D 2021 (Country Kit Ö)
Hardware: Win10 64bit, 32GB Arbeitsspeicher, i7 3.70 Ghz, Grafik NVIDIA GeForce GTX 1050 Ti

erstellt am: 27. Mai. 2021 14:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo Zusammen

Ich möchte gerne im Lageplan (Draufsicht) die verschiedenen DGM als Schraffur darstellen: Begrünung, Schotterdecke, Steine usw.…)

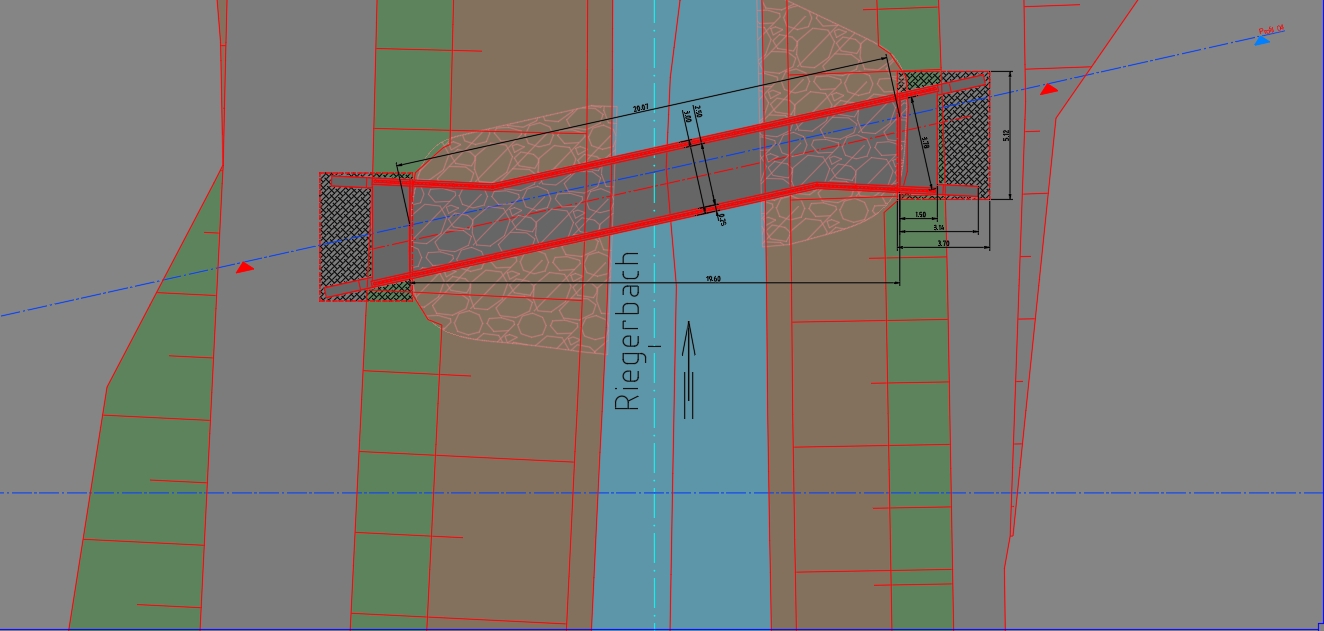

Als einzige Möglichkeit habe ich bisher die Analyse gefunden: Stil Schraffur, Höhen = 1 Klasse und der Klasse jeweils eine Farbe geben. Dazu muss aber jedes DG einzeln gewählt ausgewählt werden und die Farbe dann ausgewählt werden (Ergebnis in Bild 1, teilweise Fehler in der Schraffur bei Transparenz, mehrere Dreiecke übereinander?).

Eleganter wäre es das DGM zu rastern und die Farbe als "von Block" einzustellen. Damit bekomme ich aber nur eine ANSI 31 Schraffur hin und kein Solid. Außerdem gibts da anscheinend Grafikprobleme, weil nicht alle Dreiecke ausgefüllt werden (Bild 2).

Wie macht ihr sowas? Habe ich da ein Denkproblem?

Entschuldigt, wenn ich das Ganze nur skizziert und ein paar Schritte abgekürzt habe

LG Hansjörg

------------------
...hat da jemand Papier, Bleistift und Lineal für mich ??
