Thema: Schnitte durch zwei DGMs (1061 / mal gelesen)
|
urobe Mitglied
Beiträge: 53 Registriert: 14.04.2015 AutoCAD Civil 3D 2015 (Windows 10 64 Bit)
|
erstellt am: 18. Okt. 2016 16:39 <-- editieren / zitieren --> Unities abgeben:

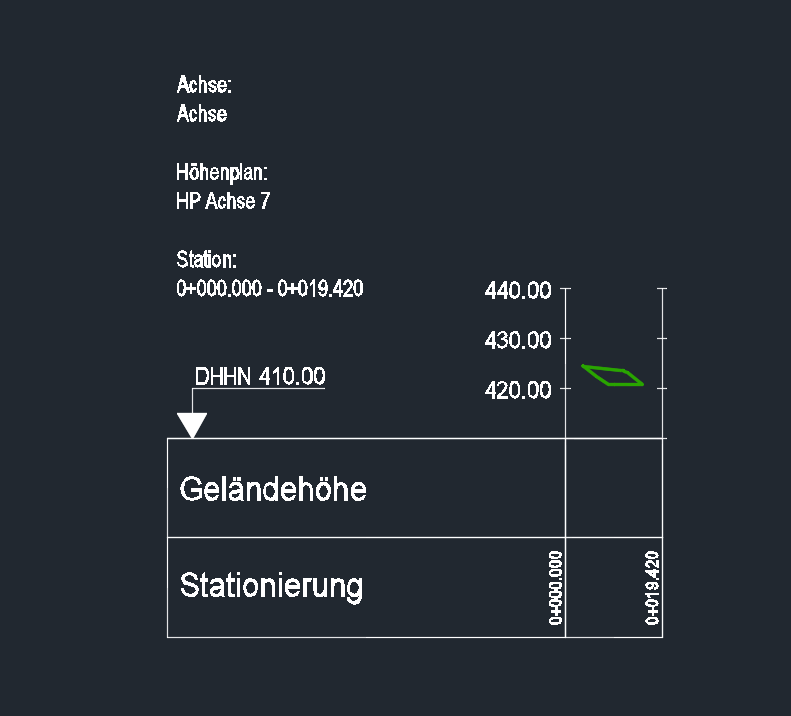

Hallo zusammen, ich versuche gerade ein DGM so darzustellen, dass der Auftraggeber es auch versteht. Dazu dazu wollte ich durch zwei DGMs (vor und nach Aushub) mehrere Schnitte machen. Dazu habe ich eine Achse mit mehreren parallel Achsen erstellt. Ich kann jetzt aber immer nur einen Schnitt erstellen, sodass im Höhenplan immer zu jedem Schnitt links Geländehöhe/Stationierung kommt. Gibt es da eine Möglichkeit, dass man mehr als einen Schnitt auf einmal erstellt? Dass sie quasi nebeneinander dargestellt werden? Bin für jeden Hinweis sehr Dankbar! Beste Grüße, Peter Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bernd P Ehrenmitglied V.I.P. h.c. cook-general
Beiträge: 3358 Registriert: 07.06.2001 W10-64bit, AMD Ryzen 7 3700X,32GB RAM, Sapphire Pulse Radeon RX 570 8G G5, Canon TX-3000 MFP, Maus Cherry MW4500, Sub:Infrastructure Design Suite, Office 365
|
erstellt am: 18. Okt. 2016 16:59 <-- editieren / zitieren --> Unities abgeben: Nur für urobe
Servus, verwende eine Achse auf der Querprofile erstellen. Damit kann man dann die Schnitte darstellen. ------------------ <----- Bitte Systeminfo eintragen, warum siehst du hier. Schöne Grüsse aus der Steiermark Bernd P. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
urobe Mitglied
Beiträge: 53 Registriert: 14.04.2015 AutoCAD Civil 3D 2015 (Windows 10 64 Bit)
|
erstellt am: 18. Okt. 2016 17:44 <-- editieren / zitieren --> Unities abgeben:
|
urobe Mitglied
Beiträge: 53 Registriert: 14.04.2015 AutoCAD Civil 3D 2015 (Windows 10 64 Bit)
|
erstellt am: 18. Okt. 2016 17:54 <-- editieren / zitieren --> Unities abgeben:

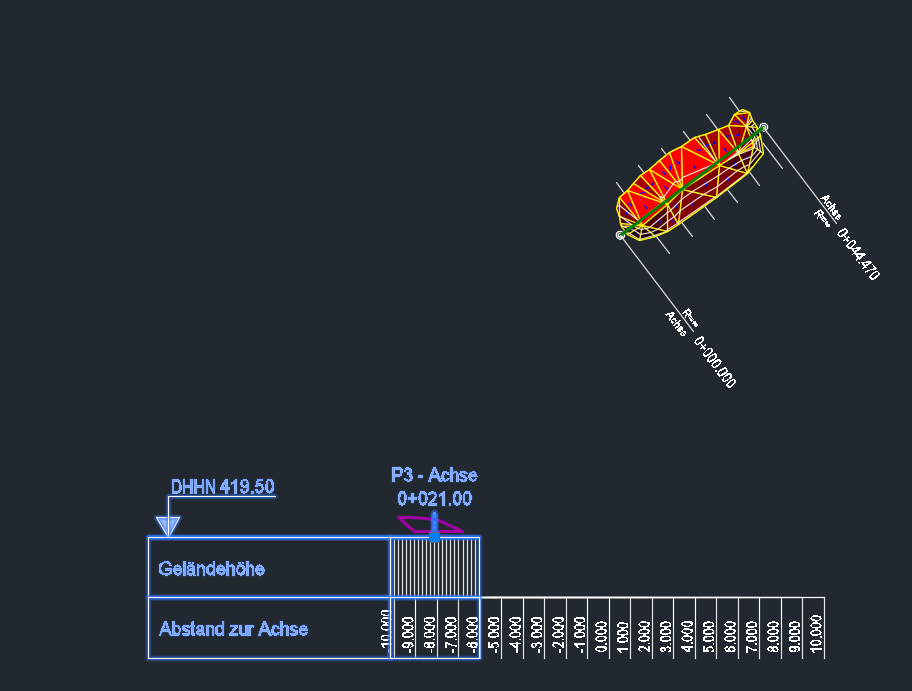

So langsam habe ich verstanden wie man mehrere Schnitte darstellt. Allerdings habe ich das Problem, dass der Maßstab eher klein ist. Bei dem Querprofilplanstil habe ich aber lediglich einen vertikalen Maßstab gefunden, der dann auch gleich noch eine vertikale Überhöhung mit einfügt. Kann man irgendwo den Maßstab für horizontal und vertikal ändern? [Diese Nachricht wurde von urobe am 19. Okt. 2016 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RL13 Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Bauwesen
Beiträge: 2373 Registriert: 23.10.2008 Civil 3D 2018.1 Civil 3D 2016 64 Bit SP 3 mit DACH und Extensions W7 Professional 64Bit HP Z440 Intel Xeon CPU E5-1620 v4 32 GB RAM NVIDIA Quadro P4000
|
erstellt am: 19. Okt. 2016 08:53 <-- editieren / zitieren --> Unities abgeben: Nur für urobe
Zitat: So langsam habe ich verstanden wie man mehrere Schnitte darstellt. Allerdings habe ich das Problem, dass der Maßstab eher klein ist
Dann stelle den Maßstab im Modellbereich auf für Querprofile üblichen Maßstab bspw. 1:100 -> dann passt sich der Planrahmen automatisch an. Zitat: Kann man irgendwo den Maßstab für horizontal und vertikal ändern
Horizontal ist nicht notwendig, sobald Du verinnerlicht hast, dass im Modellbereich immer in Original-Maßen konstruiert wird (für gewöhnlich m). Die Beschriftung und dazu zählt auch der Planrahmen wird dann nur jeweils verkleinert und vergrößert mit dem Ansichtsfenstermaßstab.
------------------ mfg Roman Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
urobe Mitglied
Beiträge: 53 Registriert: 14.04.2015 AutoCAD Civil 3D 2015 (Windows 10 64 Bit)
|
erstellt am: 19. Okt. 2016 12:02 <-- editieren / zitieren --> Unities abgeben:
Zitat: Original erstellt von RL13:
Horizontal ist nicht notwendig, sobald Du verinnerlicht hast, dass im Modellbereich immer in Original-Maßen konstruiert wird (für gewöhnlich m). Die Beschriftung und dazu zählt auch der Planrahmen wird dann nur jeweils verkleinert und vergrößert mit dem Ansichtsfenstermaßstab.
aaah, jetzt sieht das schon besser aus! Vielen Dank!

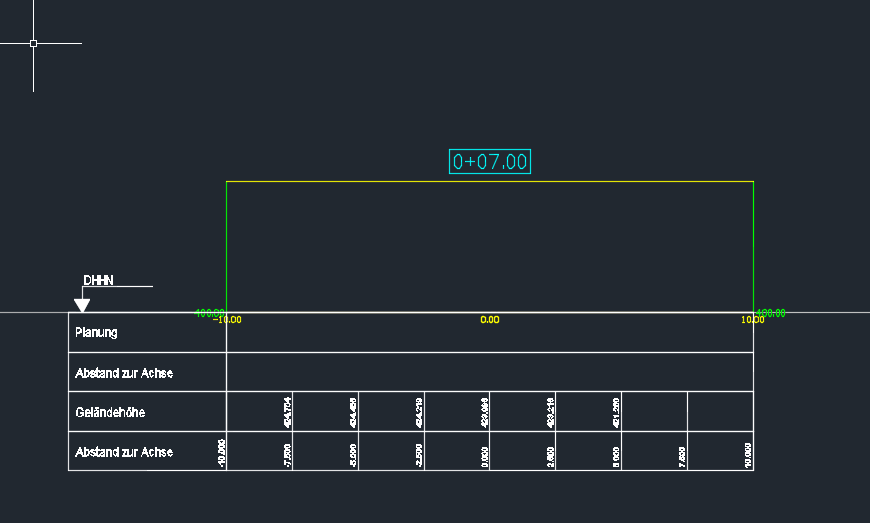

Das einzige Problem das ich jetzt noch habe, ist dass von der mehr "Höhe dargestellt" wird als nötig. Die DGMs leigen zwischen zwischen 420 und 425 m über Null. Bei Automatischer Auswahl wird ein Bereich von 400-450 m angezeigt, setzte ich es auf Benutzerdefiniert / 5,00 m / Von Niedristen Höhen aller Querprofile wird kein DGM dargestellt, da es schon auf einer Höhe von 400 m beginnt und nicht bei 420.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
urobe Mitglied
Beiträge: 53 Registriert: 14.04.2015 AutoCAD Civil 3D 2015 (Windows 10 64 Bit)
|
erstellt am: 19. Okt. 2016 13:34 <-- editieren / zitieren --> Unities abgeben:
|
CADsolutions Mitglied Konstrukteur Straßenbau
Beiträge: 403 Registriert: 04.01.2013 AutoCAD Civil 3D 2018.2 Windows 7 64bit
|
erstellt am: 19. Okt. 2016 14:31 <-- editieren / zitieren --> Unities abgeben: Nur für urobe

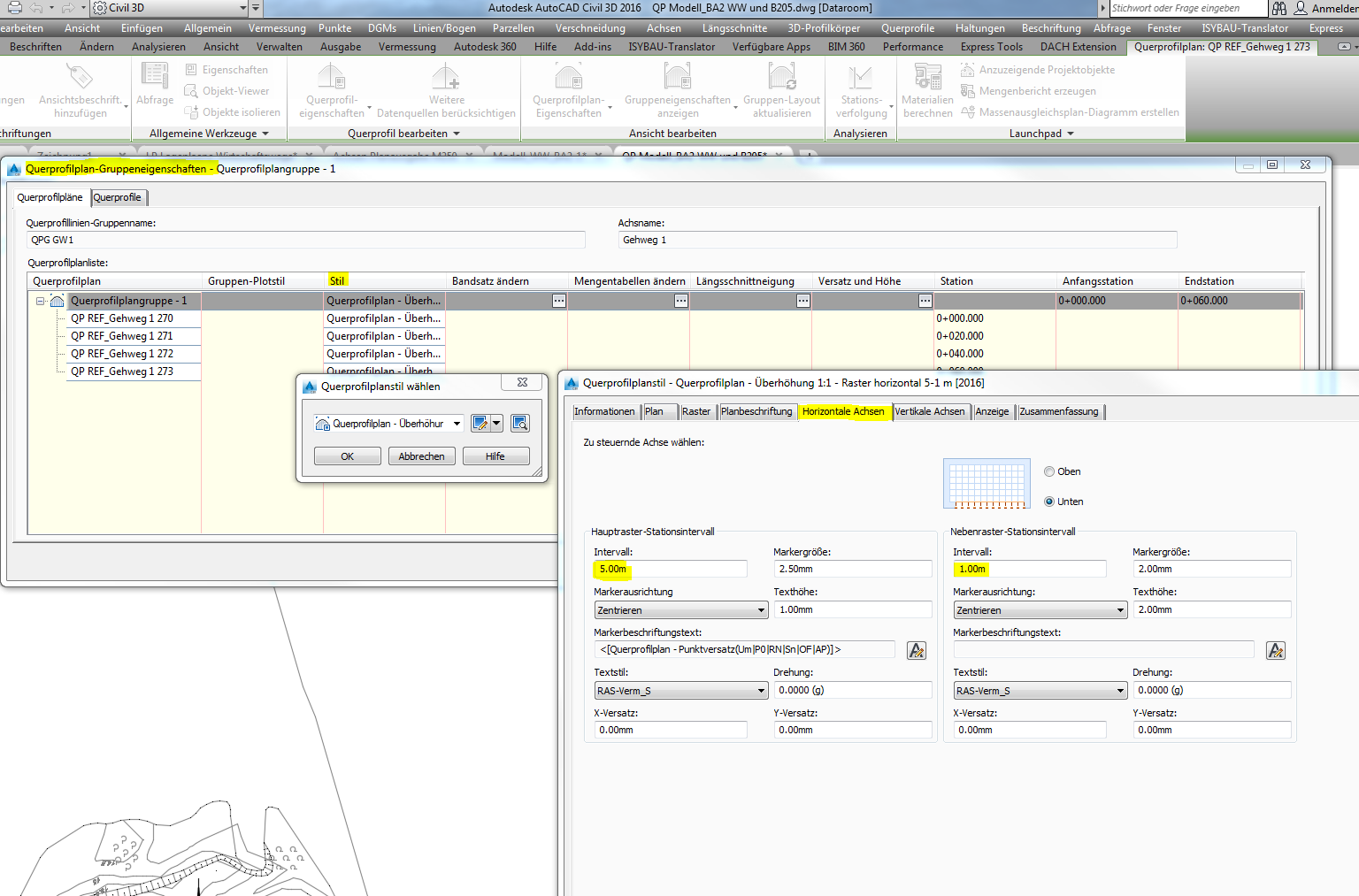

Ich würde den Höhenbereich auf "automatisch" belassen. Damit nicht zu viel oberhalb und unterhalb dargestellt wird, muss Du das "horizontale Raster" im Querprofilplanstil verringern (s. Anl.) Korrektur: Die "vertikalen Achsen" Gruß CADso [Diese Nachricht wurde von CADsolutions am 19. Okt. 2016 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
