Autor Thema:  Materialtabellen specifizieren (1544 mal gelesen)
cadplayer
Ehrenmitglied
CADniker


Sehen Sie sich das Profil von cadplayer an!   Senden Sie eine Private Message an cadplayer  Schreiben Sie einen Gästebucheintrag für cadplayer

Beiträge: 1833
Registriert: 28.04.2009

erstellt am: 14. Aug. 2015 10:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo!
Im Bild seht ihr ein Querprofil mit zwei DGM jeweils für Urgelände und Mutterbodenabtrag. Ist es denn möglich, bei der Berechnung in Materialtabellen beide DGM zu berücksichtigen.
Es soll das Volumen für Humusabtrag und Terrassering (Auf- und Abtrag) ermittelt werden.
Ich möchte jetzt nur nicht lesen, dass es auf einfache Art mit der Volumenberechnung(Dashboard) nach DGM-base nach DGM-new machbar ist.
Ich möchte gern die Materialtabelle, wobei Volumen stationsweise nach Querschnittsflächen mit Stationsabstand ermittelt werden. Diese Methode ist für mich wesentlich brauchbarer und kontrollierbar.

------------------
Gruss Dirk
Blog | Adolf Spende | Infra-Feed | ÅF AB

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RL13
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Bauwesen


Sehen Sie sich das Profil von RL13 an!   Senden Sie eine Private Message an RL13  Schreiben Sie einen Gästebucheintrag für RL13

Beiträge: 2373
Registriert: 23.10.2008

Civil 3D 2018.1
Civil 3D 2016 64 Bit SP 3
mit DACH und Extensions
W7 Professional 64Bit
HP Z440
Intel Xeon CPU E5-1620 v4
32 GB RAM
NVIDIA Quadro P4000

erstellt am: 14. Aug. 2015 12:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für cadplayer 10 Unities + Antwort hilfreich

Hallo Dirk,

wenn ich dich richtig verstehe musst du lediglich bei den Querprofillinien-Gruppen-Eigenschaften auf dem Reiter Materialliste ein neues Material und dann 2 DGM hinzufügen.

oder wo hakt's bei Dir?

------------------
mfg Roman

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cadplayer
Ehrenmitglied
CADniker


Sehen Sie sich das Profil von cadplayer an!   Senden Sie eine Private Message an cadplayer  Schreiben Sie einen Gästebucheintrag für cadplayer

Beiträge: 1833
Registriert: 28.04.2009

erstellt am: 14. Aug. 2015 12:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Du hast den Punkt getroffen.
Bei meiner bisherigen Arbeitsweise mit Civil, wundert es mich, nicht komplexere Mengenberechnungen zu "analysieren".
Nicht eben nur ein Materialtyp vorzugeben sondern mehrere Parameter...

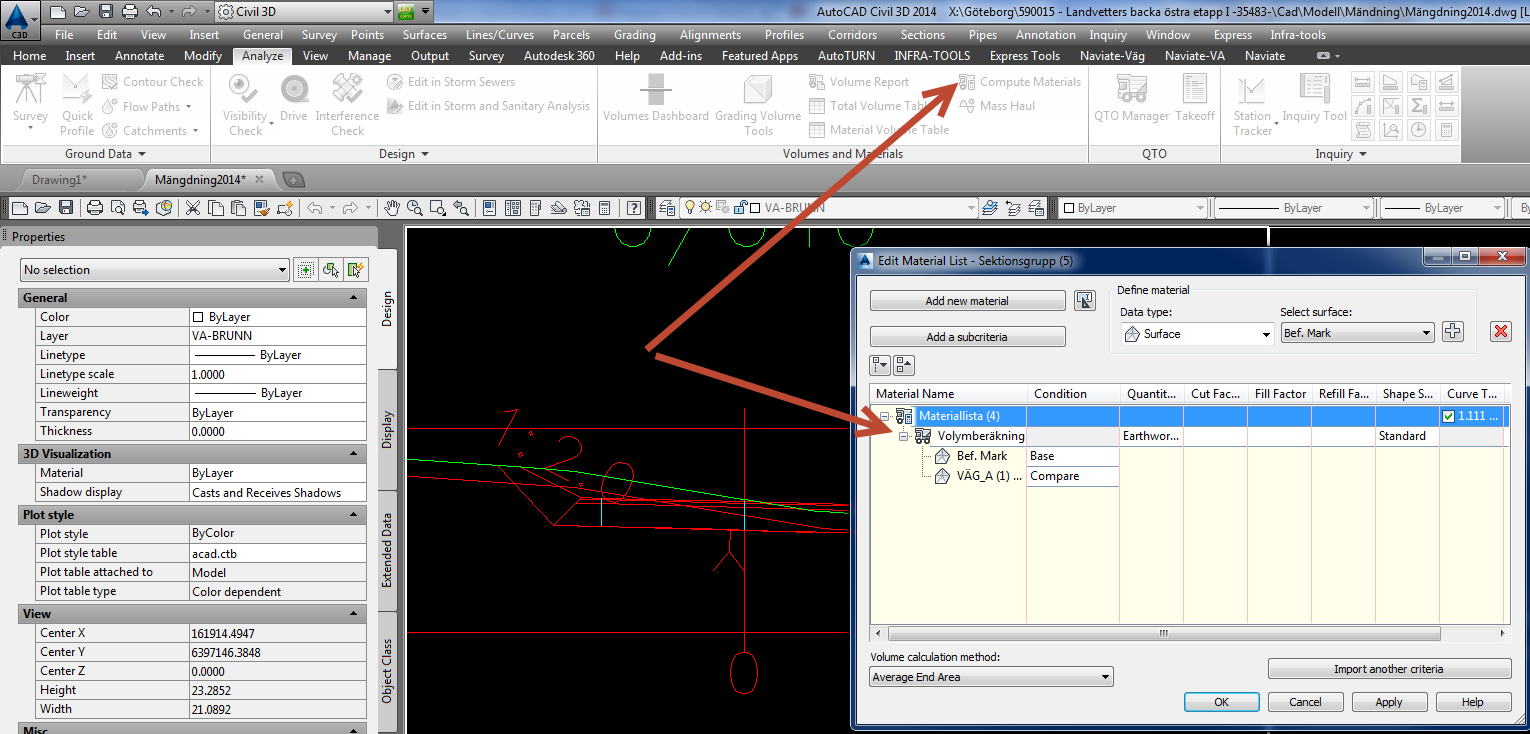

Beispielsweise (Bild) Volumenberechnung Base-DGM=> Urgelände und das Terrassen-DGM meines Strassenkörpers angeben, um dann Auf- und Abtragsvolumen bezügl. Urgelände zu ermitteln.
