Thema: Längsschnitt erstellen DGM / Überhöhung (10930 mal gelesen)
|
Pülip Mitglied Bautechniker
Beiträge: 61 Registriert: 06.04.2011 Auto Cad Civil 3d 2011 64-Bit Version
|
erstellt am: 27. Jul. 2011 16:10 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, ich habe in meinem DGM eine Achse erstellt. Und wollte daraus einen Längsschnitt erstellen mit dem Maßstab 1:500 / 100. Leider konstruiert mir Civil meinen Plan immer in 1 : 100 /100. Der Beschriftungsmaßstab habe ich auf 500 angegeben. Im Höhenplanstil editor ist mein Vertikaler Maßstab 1:100 und mein "Aktueller horizontaler Maßstab" 1:500. mit einer Überhöhung von 5.0. Ist doch richtig, oder?! Jedenfalls lässt sich mein Schnitt nur in der Höhe variieren, aber nicht in der Länge. Ich habe auch mehrfach von vorne angefangen. Leider komm ich grad nicht drauf, warum der Längenfaktor 1:100 und nicht 1:500 ist. Bitte um Ratschläge. Vielen Dank Schöne Grüße Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 27. Jul. 2011 16:18 <-- editieren / zitieren -->
Hi, >> Jedenfalls lässt sich mein Schnitt nur in der Höhe variieren, aber nicht in der Länge Letztlich kannst Du beim Höhenplan nur eine Überhöhung vorgeben, der Rest wird durch den Ansichtsfenstermaßstab bestimmt. Als solches folgende Vorgehensweise: - erstelle ein Layout - in diesem ein Ansichtsfenster - Zoome in dem Ansichtsfenster mal zu dem Höhenplan hin, dann Befehl REGEN ===> und dabei merkst Du, mit dem Zoom-Faktor wird jetzt der Gesmtmaßstab festgelegt, die Überhöhung ist damit nur mehr die Skalierung in Y-Richtung (primitiv formuliert). - in der Statuszeile oder per anklicken des Ansichtsfensters + Anzeige Eigenschaftsfenster kannst Du jetzt den Maßstab festlegen, mit dem Du plotten willst, aus Deinem bisherigen Verständnis der horizontale Maßstab. Stell den auf z.B. 1:500, die vertikale Überhöhung im Höhenplanstil auf 10 und das ergibt beim plotten dann entsprechend 1:500 / 1:50 HTH, - alfred - ------------------ www.hollaus.at |
Pülip Mitglied Bautechniker
Beiträge: 61 Registriert: 06.04.2011 Auto Cad Civil 3d 2011 64-Bit Version
|
erstellt am: 27. Jul. 2011 16:31 <-- editieren / zitieren --> Unities abgeben:
Hallo, danke erstmal. Ich benötige aber eine Skalierung in X-Richtung. Wie gesagt, derzeit ist er in 1:100 in X-Richtung. Benötige aber 1:500 in X-Richtung. Mein Plan wäre so Habs noch einmal versucht! Ohne Erfolg. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RL13 Ehrenmitglied V.I.P. h.c. Dipl.-Ing. Bauwesen
Beiträge: 2373 Registriert: 23.10.2008 Civil 3D 2018.1 Civil 3D 2016 64 Bit SP 3 mit DACH und Extensions W7 Professional 64Bit HP Z440 Intel Xeon CPU E5-1620 v4 32 GB RAM NVIDIA Quadro P4000
|
erstellt am: 27. Jul. 2011 16:45 <-- editieren / zitieren --> Unities abgeben: Nur für Pülip
Hallo Pülip, Alfred hat schon erläutert: den Ansichtsfenstermaßstab des Ansichtsfensters im Layout musst du auf 1 zu 500 stellen der Beschriftungsmaßstab ändert sich eigentlich auch automatisch damit auf 1 zu 500. Die Einstellungen erledigst du am besten über das Eigenschaftsfenster . Bei der Überhöhnung stellst Du dann 5 ein. Hoffe ich hab Dich richtig verstanden ansonsten mal Screenshot machen. mfg Roman Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pülip Mitglied Bautechniker
Beiträge: 61 Registriert: 06.04.2011 Auto Cad Civil 3d 2011 64-Bit Version
|
erstellt am: 28. Jul. 2011 08:52 <-- editieren / zitieren --> Unities abgeben:

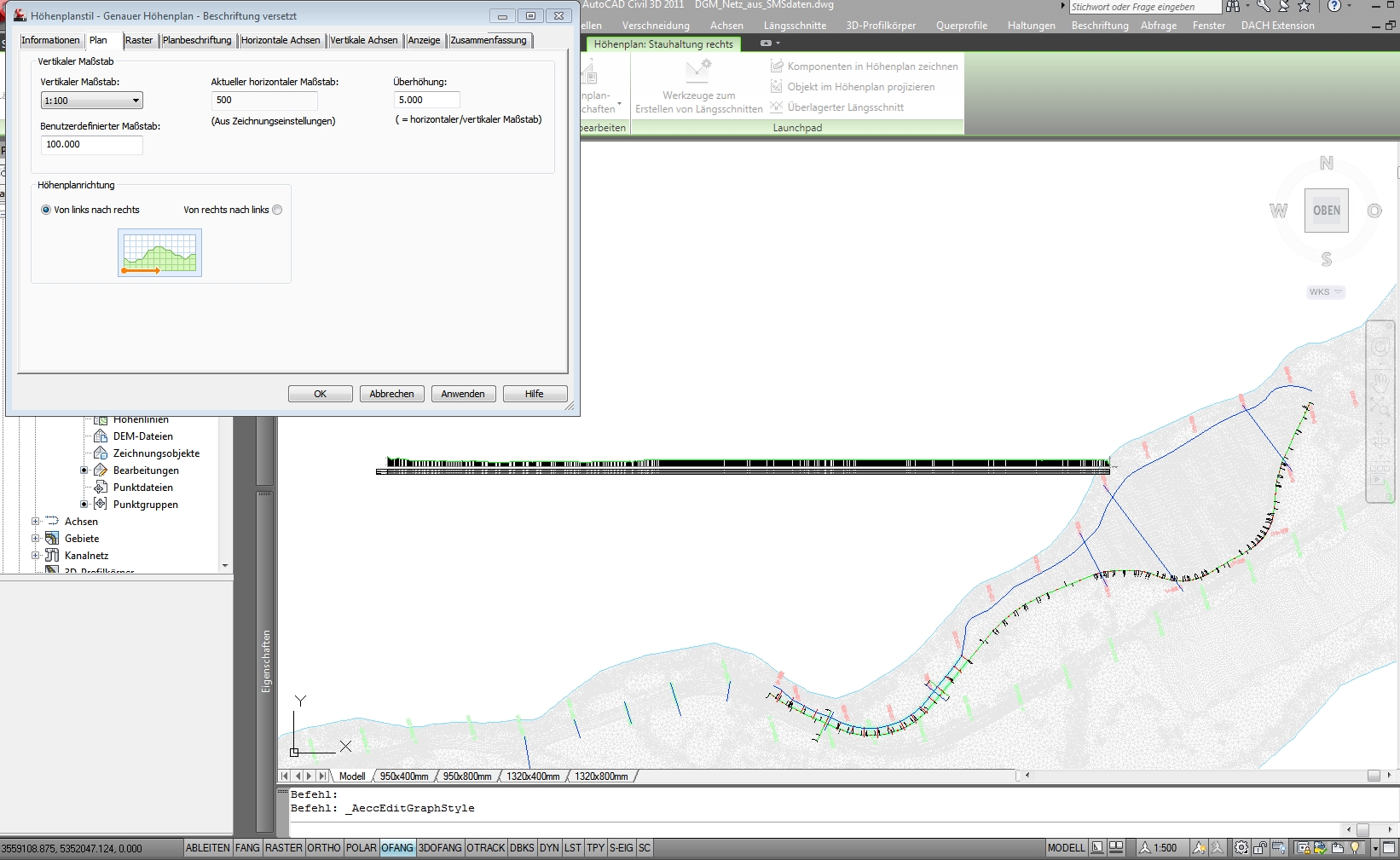

Hallo zusammen, habe gestern noch einiges ausprobiert. Anbei zwei Screenshots von mir. Einmal aus dem Layout bereich, da habe ich wie ihr mir mitgeteilt habt die Ansicht und Beschriftung 1:500 eingestellt. Dargestellt wird er trotzdem in 1:100 !!! Und einmal ein Screenshot aus meinem Modellbereich. Wie man da sieht, ist der Schnitt genau so lang wie die Achse. Aber wenn ich den schnitt in 1:500 in der Länge haben will, dann sollte er mir auch so dargestellt werden. Die gewünschte Überhöhung von 1:100 wird immer dargestellt. Aber in X-Richtung benötige ich den Maßstab 1:500. Hoffe ihr könnt mir helfen Schöne Grüße
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 28. Jul. 2011 09:05 <-- editieren / zitieren -->
Hi, >> Und einmal ein Screenshot aus meinem Modellbereich. Wie man da sieht, >> ist der Schnitt genau so lang wie die Achse Im Modellbereich JA, nur der Modellbereich ist nicht zum Plotten (und in diesem wird auch bei Euch hoffentlich 1:1 gearbeitet). Der Maßstab ergibt sich erst bei der Übertragung von Geometrie im Modellbereich zum Plotter, und die Wege führen über Layout und Ansichtsfenster. Ansichtsfenster 1:500 und es passt nach REGENALL - alfred - ------------------ www.hollaus.at |
Pülip Mitglied Bautechniker
Beiträge: 61 Registriert: 06.04.2011 Auto Cad Civil 3d 2011 64-Bit Version
|
erstellt am: 28. Jul. 2011 09:24 <-- editieren / zitieren --> Unities abgeben:
Hallo, danke. Ich muss den Schnitt vom DGM im nachhinein lösen, weil sich dort noch einiges ändert. und dass alles im Maßstab 1:500. der Schnitt muss mir doch irgendwie in meinem gewünschten Maßstab in 1:500 angezeigt werden können, damit ich in Auflösen kann. Im Modellbereich.! So habe ich eine "Strecke meines Schnittes" von rd. 2,6 km! Also is mein Layout riesig. Das kanns doch nicht sein. Angenommen ich will den Schnitt in 1:5000 / 1:100, dann dürfte der Plan im Layout nicht länger sein als 1m! Ist aber auch nicht der Fall. Selbst im Layout wird die Längenskalierung nicht dargestellt. Grüße Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pülip Mitglied Bautechniker
Beiträge: 61 Registriert: 06.04.2011 Auto Cad Civil 3d 2011 64-Bit Version
|
erstellt am: 28. Jul. 2011 10:47 <-- editieren / zitieren --> Unities abgeben:
|
GeoCAD Mitglied Geschäftsführer
Beiträge: 19 Registriert: 15.03.2004
|
erstellt am: 03. Aug. 2011 12:05 <-- editieren / zitieren --> Unities abgeben: Nur für Pülip
Hallo Pülip, Du kannst Dir auch den Horizontal- und Vertkalmaßstab im Plan bzw. Plot anzeigen lassen. Einfach im Höhenplanstil im Register Planbeschriftung bei "Textinhalt" die Ergänzung einfügen für die Textkomponeten "Zeichnungsmaßstab" sowie "Planansicht - Vertikaler Maßstab" einfügen. Dann noch den Y-Versatz auf z.B. 30 mmm setzen, fertig. Gruß Dieter
[Diese Nachricht wurde von GeoCAD am 03. Aug. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
alve89 Mitglied
Beiträge: 7 Registriert: 08.06.2012
|
erstellt am: 08. Jun. 2012 09:14 <-- editieren / zitieren --> Unities abgeben: Nur für Pülip
Guten Morgen zusammen! Ich habe leider auch ein Problem mit der Darstellung einer Überhöhung. Ich habe bisher nur mit AutoCAD und AutoCAD Architecture gearbeitet, nun habe ich mir, aufgrund der notwendigen Überhöhungsdarstellung, AutoCAD Civil 3D zugelegt. Ich habe erstmal zehn Punkte mit einer maximalen Höhendifferenz von etwa einem Meter. X-Differenz ist etwa 30 Meter (von Punkt 1 zu Punkt 10). Nun soll ich (es ist für mein Studium) diese Punkte (und verschiedenste Linien etc...) im Maßstab 1:200 und einer Überhöhung von 5 oder 10 darstellen. Das mit dem Maßstab klappt auch wunderbar, nur die Sache mit der Überhöhung will nicht so ganz. Ich habe die Punkte einmal als DWG (mit AutoCAD 2013 erstellt), des Weiteren habe ich diese als Koordinaten in einer .txt-File vorliegen. Auch habe ich versucht, diese als DGM darzustellen (was auch funktioniert) - nur will mal wieder die Überhöhung nicht. Wie gehe ich nun vor, dass ich diese Punkte mit der Überhöhung darstellen und plotten kann? Ich habe alles, was oben steht, versucht, nur leider tut sich absolut gar nichts. Wäre super, wenn mir da jemand helfen könnte... Vielen Dank im Voraus,
Stefan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
alve89 Mitglied
Beiträge: 7 Registriert: 08.06.2012
|
erstellt am: 10. Jun. 2012 20:38 <-- editieren / zitieren --> Unities abgeben: Nur für Pülip
Weiß denn keiner eine Antwort darauf? Bitte antwortet mir mal, ich muss es morgen abgeben und habe wenig Lust, alles erst auszurechnen und dann im zu nutzenden Maßstab manuell zeichnen zu müssen... Danke! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
CAD-Huebner Ehrenmitglied V.I.P. h.c. Verm.- Ing., ATC-Trainer
Beiträge: 9732 Registriert: 01.12.2003 Map/Civil 3D 2005-2023, aktuelle SPs.
|
erstellt am: 10. Jun. 2012 20:59 <-- editieren / zitieren --> Unities abgeben: Nur für Pülip
Wo ist denn die Zeichnung? ich muss es morgen NICHT abgeben und habe wenig Lust, alles erst nachzufragenGib viel Infos - ab besten die Zeichnung - vielleicht hast du Glück und selbst am Sonntagabend hilft noch jemand einem Studenten, der so lange ein Motivationsproblem hatte bis er ein Zeitproblem hat. ------------------ Mit freundlichem Gruß Udo Hübner www.CAD-Huebner.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
alve89 Mitglied
Beiträge: 7 Registriert: 08.06.2012
|
erstellt am: 10. Jun. 2012 21:11 <-- editieren / zitieren --> Unities abgeben: Nur für Pülip
Hallo und vielen Dank für die Antwort. Ich habe am Freitag schon mal hier im Forum angefragt, da kam aber bis heute nichts zurück. Im Anhang finden sich nun alle wichtigen Dateien. Anhang 1: Koordinaten-TXTfile Anhang 2: Punkte-DWGfile Anhang 3: DGM-DWGfile (hier sind 41 Punkte drin, da ich ingesamt 41 plotten muss, ich will aber nur mal wissen, warum meine Überhöhungseinstellungen nicht funktionieren.) Vorgaben: Zeichnung soll in 1:200 mit 5- oder 10-facher Überhöhung geplottet werden. Wenn es nur per DGM geht: Kann ich eine DGM aus nur zehn Punkten in einer Reihe (siehe Koordinaten-TXTfile) erstellen? Ich habe versucht, die Überhöhung so einzurichten wie hier beschrieben zu konfigurieren - ohne Erfolg. Da tut sich einfach nichts. Ich hoffe, es ist soweit verständlich und mir kann jemand helfen. :-) Ich verstehe Civil 3D nämlich gar nicht, nur leider lässt sich im normalen AutoCAD keine Überhöhung einstellen. Ich verwende AutoCAD Civil 3D 2013.
[Diese Nachricht wurde von alve89 am 10. Jun. 2012 editiert.] [Diese Nachricht wurde von alve89 am 10. Jun. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ManfredPS Mitglied
Beiträge: 118 Registriert: 23.08.2011 ..
|
erstellt am: 10. Jun. 2012 22:56 <-- editieren / zitieren --> Unities abgeben: Nur für Pülip
Ich seh in keiner der Zeichnungen eine Achse, einen Längsschnitt oder einen Höhenplan. Und Höhenplan wäre zumindest das Thema dieses Threads, also nehme ich an (ohne dass du es so gefragt hättest), dass du mit 5-fach Überhöhung einen "Höhenplan 5fach-überhöht" meinst. Also folge entweder den Empfehlungen im anderen Beitrag von Udo und mache einen Block mit Y-Skalierfaktor = 5*X-Skalierfaktor oder du gehst den Weg, wie oben genannt: Achse ==> Längsschnitt ==> Höhenplan. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
alve89 Mitglied
Beiträge: 7 Registriert: 08.06.2012
|
erstellt am: 10. Jun. 2012 22:59 <-- editieren / zitieren --> Unities abgeben: Nur für Pülip
Ich hatte es mit einer Achse versucht, nur leider war die, wenn ich ORBIT die Ansicht gedreht habe, nicht in der Z-Ebene der Punke, sondern wesentlich darunter. Ich wusste nicht, dass man diese bei Civil 3D braucht. Aber danke! Ich werde jetzt erstmal, bis morgen, den Tipp mit der Blockerstellung befolgen, und mich anschließend richtig mit Civil 3D auseinandersetzen. Dennoch vielen Dank für die, Gott sei Dank!, noch rechtzeitigen Antworten. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ManfredPS Mitglied
Beiträge: 118 Registriert: 23.08.2011 ..
|
erstellt am: 10. Jun. 2012 23:01 <-- editieren / zitieren --> Unities abgeben: Nur für Pülip
Zitat: Ich verstehe Civil 3D nämlich gar nicht
Zu dem kann ich auch was sagen (leider aus deiner Sicht): wenn du Civil heute nicht verstehst (oder auch vor zwei Tagen am Freitag schon dieser Meinung warst) woraus schliesst du dann, dass: a) du es bist Montag kannst (andere brauchen Jahre um Civil "zu können") b) wenn schon die Aussage kommt, dass du es nicht können wirst, wieso dann diese Produktauswahl. Ich hätte in einem solchen Fall zu Bleistift oder Tusche gegriffen und hätte am Freitag gleich die 40 Punkte durchgehabt, das Rechnen "mal fünf" kann ja nicht das Problem darstellen. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ManfredPS Mitglied
Beiträge: 118 Registriert: 23.08.2011 ..
|
erstellt am: 10. Jun. 2012 23:04 <-- editieren / zitieren --> Unities abgeben: Nur für Pülip
Zitat: Ich hatte es mit einer Achse versucht, nur leider war die, wenn ich ORBIT die Ansicht gedreht habe, nicht in der Z-Ebene der Punke
Die Achse liegt immer auf Z=0, es ist ein Element welches ausschliesslich die Lage in XY-Ebene bestimmt, für die Höheninformation dazu gibt es dann den Längsschnitt, entweder aus Gelände abgeleitet (Geländelängsschnitt) oder in einem Höhenplan erstellt (Gradiente). Ich hätte dringend mal empfohlen, die Videos durchzuspielen, die du mit der Hilfe bekommen hast, die zeigen diese prinzipiellen Schritte in ausreichenden Detaillierungsgrad. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
alve89 Mitglied
Beiträge: 7 Registriert: 08.06.2012
|
erstellt am: 10. Jun. 2012 23:08 <-- editieren / zitieren --> Unities abgeben: Nur für Pülip
Ich habe nicht gesagt, dass ich AutoCAD "kann", aber damit komme ich ausreichend gut zurecht, um meine Aufgaben erledigen zu können. Mir ist ebenfalls klar, dass ich nur einen winzigen Bruchteil des Programms verstehe und anwenden kann (leider ), aber nur durch Probieren und Benutzen kann man es verbessern. Ich habe mir Civil 3D geladen, da ich im Forum gelesen hatte, dass es hier eine Einstellungsmöglichkeit für die Überhöhung gibt. Vielleicht werde ich dieses Programm im weiteren Verlauf meines Studiums noch brauchen, es kann also nicht schaden, es sich einmal genauer anzuschauen. Ebenso bin ich froh, ausreichend gut mit Architecture zurecht zu kommen. Es ist bei weitem nicht gut, aber für unsere Aufgabenstellungen reicht es. Ich hatte mir die zwar Videos angesehen, aber scheinbar nicht gut genug. Ich bin euch wirklich sehr dankbar für die Hilfe! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
