Hallo Civil-Gemeinde,
ich habe folgendes Problem: Bei der Kanalbeschriftung wollte ich die Sohlhöhen der Haltung jeweils am Anfang und am Ende anschreiben lassen, da ansonsten abstürze an den Schächten nicht ersichtlich sind. Die Sohlhöhen kann ich auch anschreiben, jedoch immer nur bezogen auf die Mitter der Anschlusskomponente oder habe ich was übersehen? Gibt es hier eine Möglichkeit?
Vielen Dank
9TomCat

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dick Feynman
Mitglied
Bauingenieur


Sehen Sie sich das Profil von Dick Feynman an!   Senden Sie eine Private Message an Dick Feynman  Schreiben Sie einen Gästebucheintrag für Dick Feynman

Beiträge: 508
Registriert: 03.01.2007

WIN 7x64
Civil3D 2018 Deu, Dell Precision M6800

erstellt am: 14. Jun. 2011 19:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für 9TomCat 10 Unities + Antwort hilfreich

Hallo 9TomCat!
Ich dachte eigentlich, Christopher Fugitt hätte mal in seinem Civilreminderspack eine Funktion eingebaut, kann sie aber momentan nicht finden.

Alternativ lege ich zu diesem Zweck eine Gradiente auf Höhe der Leitungssohle. Die kann ich dann im Lageplan rel. einfach beschriften. Das ist halbdynamisch, weil die Gradiente natürlich nicht automatisch bei einer Veränderung der Kanalleitung mitgeführt wird. Dafür spart man sich aber die Rechnerei...

Zumindest in der 2011er gäbe es auch die Möglichkeit, die (Anfangs-/End-)Sohlhöhe als Beschriftungsstil der Haltung anschreiben zu lassen. Ist aber ein bischen tricky, wenn man nicht weiß, wie (also in oder gegen Fließrichtung) man die Haltungen konstruiert hat - oder wenn man zwischendrin gewechselt hat. Außerdem handelt es sich imho um die rechnerische Sohlhöhe am Schnittpunkt der (virtuellen) Achsen, also Schachtmitte. Erst in 2012 gibt es wohl die Möglichkeit, festzulegen, das die Haltung nur bis Schachtinnenwand gerechnet wird. Erfahrungen damit habe ich allerdings noch keine.

Grüße
DF

------------------
--------------------------------------------
"If all you have is a hammer, everything looks like a nail."
- Maslow's hammer (Abraham Maslow)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer



Sehen Sie sich das Profil von CAD-Huebner an!   Senden Sie eine Private Message an CAD-Huebner  Schreiben Sie einen Gästebucheintrag für CAD-Huebner

Beiträge: 9553
Registriert: 01.12.2003

Map/Civil 3D 2005-2020, aktuelle SPs.

erstellt am: 14. Jun. 2011 19:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für 9TomCat 10 Unities + Antwort hilfreich

Hier wäre mal eine brauchbare Kurzanleitung mit Hilfe eines unsichtbaren Fließrichtungspfeiles, um die Haltungssohlhöhen an den Haltungsenden zu beschriften. http://ww3.cad.de/foren/ubb/Forum461/HTML/000729.shtml


------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

[Diese Nachricht wurde von CAD-Huebner am 14. Jun. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

fredvomjupiter
Mitglied
Bautechniker Tiefbau


Sehen Sie sich das Profil von fredvomjupiter an!   Senden Sie eine Private Message an fredvomjupiter  Schreiben Sie einen Gästebucheintrag für fredvomjupiter

Beiträge: 701
Registriert: 06.03.2009

terra
Intel Core i7-4790 3.60GHz,
32GB RAM, NVIDIA Quadro K2000
Win10 64bit
- AEC 2018-2019
- cseTools
- KobiToolkit

erstellt am: 15. Jun. 2011 09:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für 9TomCat 10 Unities + Antwort hilfreich




Ich habe mir das schon mal gebastelt.

Dazu habe ich unter der Schachtsohle bei der Schachtbeschriftung als Text für alle noch "Name der angeschlossenen Haltung" und "Angeschlossener Kanal Höhe Sohle" eingefügt.
So werden alle angeschlossenen Haltungen aufgeführt und die Zuordnung erfolgt über die Haltungsbezeichnung. Die muss dann in den Haltungsbeschriftungen eingefügt werden. Wenn die Haltung nach Isybau allerdings so heißt wie der Schacht oben, reicht es mir als Zuordnung.

So hat man alles in den Schachtbeschriftungen untereinander stehen.

------------------
Grüße!
Michl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

9TomCat
Mitglied
Bauingenieur


Sehen Sie sich das Profil von 9TomCat an!   Senden Sie eine Private Message an 9TomCat  Schreiben Sie einen Gästebucheintrag für 9TomCat

Beiträge: 146
Registriert: 11.08.2005

Civil 2010
bis
Civil 2015

erstellt am: 21. Jun. 2011 08:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Vielen Dank für die Antworten, bin gerade am Probieren.
An Michl die Frage, die mir diese Variante gefällt:
Ich finde unter den Schachtbeschriftungskomponenten nicht die Eigenschaften "Name der angeschlossenen Haltung" und "Angeschlossener Kanal Höhe Sohle", ich finde nur die Anzahl. Was mache ich hier falsch, heißen die anders?
Viele Grüße
9TomCat

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer



Sehen Sie sich das Profil von CAD-Huebner an!   Senden Sie eine Private Message an CAD-Huebner  Schreiben Sie einen Gästebucheintrag für CAD-Huebner

Beiträge: 9553
Registriert: 01.12.2003

Map/Civil 3D 2005-2020, aktuelle SPs.

erstellt am: 21. Jun. 2011 08:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für 9TomCat 10 Unities + Antwort hilfreich

Stimmt die Sysinfo noch - Civil 3D 2009?

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

9TomCat
Mitglied
Bauingenieur


Sehen Sie sich das Profil von 9TomCat an!   Senden Sie eine Private Message an 9TomCat  Schreiben Sie einen Gästebucheintrag für 9TomCat

Beiträge: 146
Registriert: 11.08.2005

Civil 2010
bis
Civil 2015

erstellt am: 21. Jun. 2011 09:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ja stimmt, war nicht aktuell,
derzeit arbeite ich mit Civil 2011.
9TomCat

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

fredvomjupiter
Mitglied
Bautechniker Tiefbau


Sehen Sie sich das Profil von fredvomjupiter an!   Senden Sie eine Private Message an fredvomjupiter  Schreiben Sie einen Gästebucheintrag für fredvomjupiter

Beiträge: 701
Registriert: 06.03.2009

terra
Intel Core i7-4790 3.60GHz,
32GB RAM, NVIDIA Quadro K2000
Win10 64bit
- AEC 2018-2019
- cseTools
- KobiToolkit

erstellt am: 21. Jun. 2011 19:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für 9TomCat 10 Unities + Antwort hilfreich




Hi,
Du musst, wenn Du den Text einfügst "Text für alle" auswählen, dann müsste es klappen. Bin grad im Urlaub und sitz nicht davor.

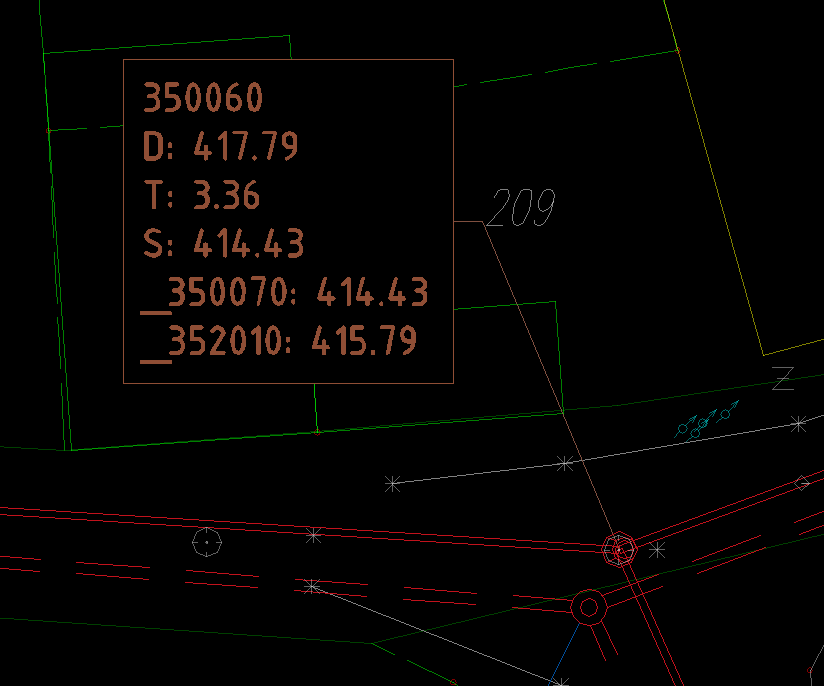

SITZ GRAD DOCH DAVOR. HIER NOCH EIN SCREENSHOT...
------------------
Grüße!
Michl


[Diese Nachricht wurde von fredvomjupiter am 21. Jun. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

9TomCat
Mitglied
Bauingenieur


Sehen Sie sich das Profil von 9TomCat an!   Senden Sie eine Private Message an 9TomCat  Schreiben Sie einen Gästebucheintrag für 9TomCat

Beiträge: 146
Registriert: 11.08.2005

Civil 2010
bis
Civil 2015

erstellt am: 22. Jun. 2011 08:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Michl,
super klasse, genau das ist es.
Vielen Dank und noch schönen Urlaub
9TomCat
