Hi,
geklappt hat das mit RAR-File bestens, eine Empfehlung gundsätzlich: guck mal die Beschriftungseinstellungen/-stile der Längsschnitte an, dann bekommst Du einiges besser hin.
A) LS1.jpg ==> 'Mit der Linie durch den Text....'
Dieses Text(artige) Element anklicken ==> rechte Maustaste ==> 'Beschriftungen bearbteiten' führt Dich in den Dialog der Beschriftungsteile, die mit dem Längsschnitt mitwandern.
In der Zeile für Kuppen mit Stil 'Steigungsband - Kuppen - TS-Punktsymbol ausgerichtet' klickst Du im Feld des Stilnames rechts auf das Symbol zur Stiländerung, neben der Liste der Stile dann auf das Icon für 'aktuelle Auswahl bearbeiten' und ein neuer Dialog für die Komponenten dieser Beschriftung trifft Dich:
Wechseln auf Karte 'Layout', unter Komponentenname 'Horizontale Führungslinie für Höhe an TS-Punkt' wählen, darunter unter Linie ==> Länge von 15.00 auf 18.00 ändern, damit wird der Text (der am Endpunkt dieser Linie verankert ist) um 3mm nach rechts verschoben.
Alles mit OK beenden, bis Du wieder in der Zeichnung bist.
B) LS1.jpg ==> 'Der Kreis soll weg'
Du startest genauso wie zuvor (Beschriftungen bearbeiten, sodass Du in die Liste der Längsschnitt-Beschriftungen kommst), hier in der Zeile mit 'Linien' mit Stil 'Steigungsband - TS-Punktsymbol ausgerichtet' auf das Icon für Stilauswahl ==> wieder 'aktuelle Auswahl bearbeiten' (Icon neben Liste der Stile) ==> und wieder der Komponentendialog.
Du selektiert den Komponentennamen 'Kreissymbol am ersten TS-Punkt' und dann auf das rote X (Icon rechts neben der Komponentennamensliste), damit wird das Symbol (diese Komponente) gelöscht, gleiches machst Du mit 'Kreissymbol am letzten TS-Punkt'.

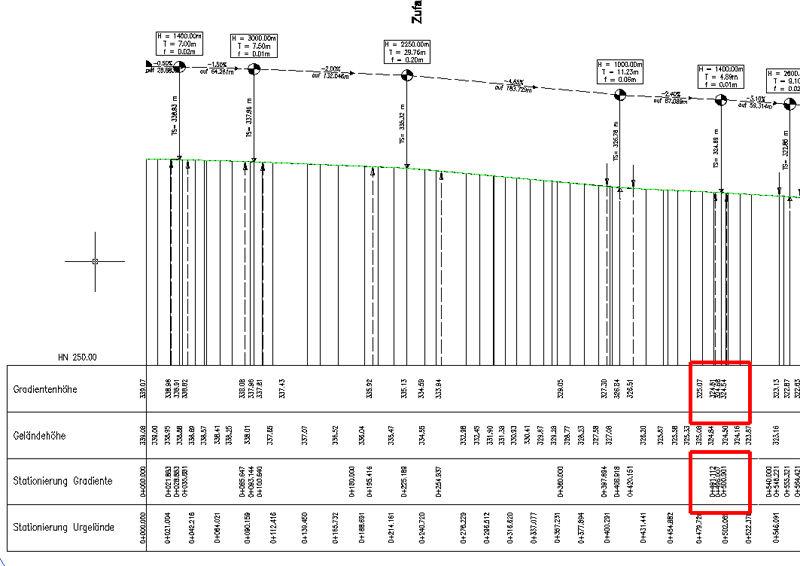

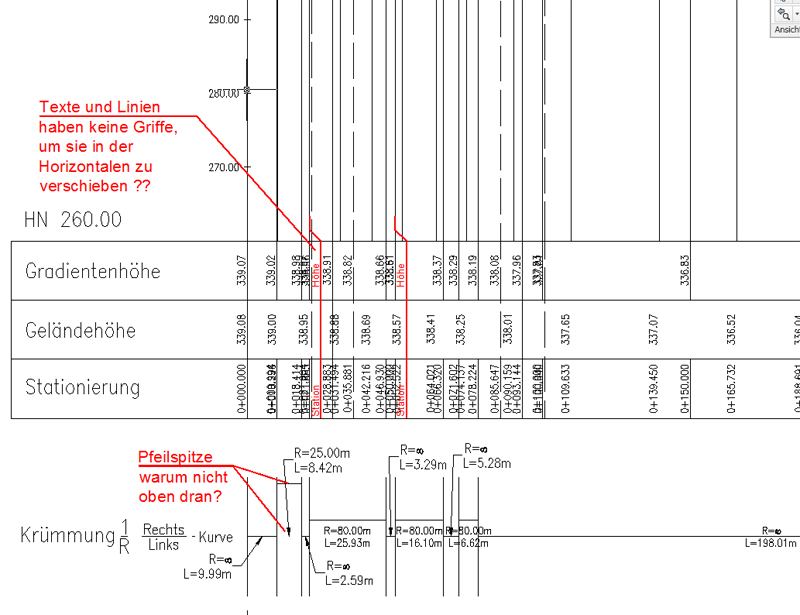

C) LS2.jpg ==> 'Texte und Linien haben keine Griffe ....'
In der Zeichnung, die ich jetzt von Dir bekommen habe, ist der Stil grundsätzlich so definiert, dass von oben (vom Längsschnitt eine Linie runterführt (in den Bereich der Bänder) und dort der Text plaziert wird, da ist (imho) auf diese Art und weise auch nichts nach links oder rechts zu verschieben.
Auch die Option (im Dialog von oben) 'Beschriftungen versetzen' wirkt in Civil leider nur je Beschriftungstyp, hier sind aber mehrere Zeilen (wenn ich jetzt richtig interpretiere gleich 6 Zeilen) zusammengührt in ein Band, die wissen nur leider nichts voneinander und beeinflussen sich auch nicht gegenseitig. Da wäre ein komplett anderer Bandtyp notwendig.
D) LS2.jpg ==> 'Pfeilspitze, warum nicht oben dran ... '
Klick mal ein solches Element an, dann rechte Maustaste und 'Alle Gruppenbeschriftungen zurücksetzen'. Hier erkennst Du, dass in diesem Bandstil eingestellt ist, dass alle Beschriftungen für R/L auf gleicher Höhe plaziert sind. Ziehst Du jetzt die Beschriftung weg, dann ist es Eigenschaft der Komponenten (siehe Symbol-Komponententrennung), dass dann der Pfeil an die Position zeigt, wo die Beschriftung ihren Platz hat, und nichts mehr, die Position der Beschriftung ist aber in diesen Stil nicht zusammenhängend mit der Linie der Krümmung, der Pfeil auch kein Bemassungspfeil als solches.
HTH, viel Erfolg, - alfred -
------------------
