Thema: Querprofile - Festpunkte (1977 mal gelesen)
|
Granatenstolli Mitglied Dipl.-Ing. (FH) Bauingenieurwesen
Beiträge: 81 Registriert: 20.07.2004 Applikationen: Autodesk CIVIL 3D 2012 System: Dell Precision WorkStation T7500 Intel Xeon E5520 / 4x 2,27GHz / RAM 12GB NVIDIA Quadro FX 1800 / RAM 768MB Microsoft Windows 7 Ultimate (64bit) Plotter: hp DesignJet 500
|
erstellt am: 21. Feb. 2006 16:18 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, das letzte Mal konnte leider niemand beim Thema Querprofile weiterhelfen. Ich suche ganz verzweifelt die Festlegung der Festpunkte (min. Höhe) für Querprofilpläne. Man will ja nicht immer die Profile bis zum Erdmittelpunkt darstellen ... Hat jemand einen Tip??? Gruß Granatenstolli Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ida-stade Mitglied Bauingenieur
Beiträge: 700 Registriert: 04.03.2006 AEC-Collection 2021, Intel Core i7-7700K, 4,2Ghz, 16 GB RAM, 1 TB SSD, 2 Monitore PhilipsBDM4350(4k, 43Zoll) man braucht ja Platz auf dem Bildschirm...
|
erstellt am: 04. Mrz. 2006 19:18 <-- editieren / zitieren --> Unities abgeben: Nur für Granatenstolli

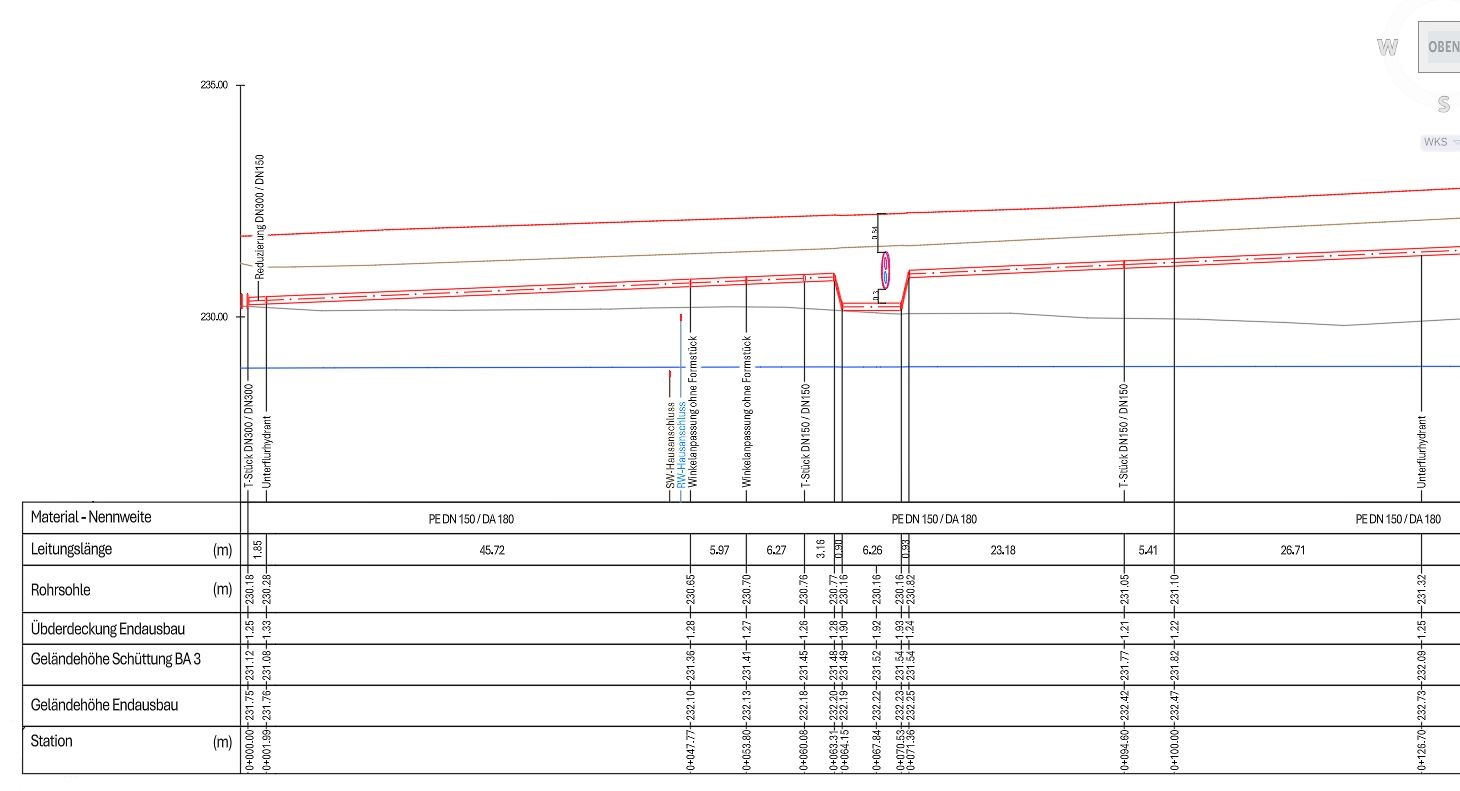

Hallo! Ich habe noch keinen Weg gefunden, immer die gleiche Bezugshöhe zu verwenden. Immerhin läßt sich die Größe über das Raster steuern. Einstellungen: Querprofilplanstil Siehe Screenshot im Anhang. Hoffe, es hilft. Ist mein erster Beitrag hier und ich hoffe, die Datei ist mit dabei. Würde mich interessieren, wenn es einen Weg gäbe, immer die gleiche Bezugshöhe zu verwenden. Dietrich
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tunnelbauer Ehrenmitglied V.I.P. h.c. Bauingenieur
Beiträge: 7085 Registriert: 13.01.2004 ich hab eh keine Probleme damit...
|
erstellt am: 04. Mrz. 2006 19:53 <-- editieren / zitieren --> Unities abgeben: Nur für Granatenstolli
Hi und herzlich willkommen auf cad.de/augce.de ! Sag mal: Hast du schon versucht den Raster mit über maximaler Höhe und mit Unter Festpunkt einzuschränken ? Sollte es so klappen, dann ist meine vor drei Jahren aufgestellte Theorie von der absolut besch... Übersetzungsleistung bei adesk im Bereich Tiefbau bestätigt (im 04er LDD gibts nämlich Übersetzungsfehler, dass einer Sau graust - da konnte ich auf einer deutschen Version nur deswegen weiterhelfen, da ich bei der englischen wusste in welchem Dialog was verstellt werden musste... ) ------------------ Grüsse Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Granatenstolli Mitglied Dipl.-Ing. (FH) Bauingenieurwesen
Beiträge: 81 Registriert: 20.07.2004 Applikationen: Autodesk CIVIL 3D 2012 System: Dell Precision WorkStation T7500 Intel Xeon E5520 / 4x 2,27GHz / RAM 12GB NVIDIA Quadro FX 1800 / RAM 768MB Microsoft Windows 7 Ultimate (64bit) Plotter: hp DesignJet 500
|
erstellt am: 06. Mrz. 2006 09:04 <-- editieren / zitieren --> Unities abgeben:
Ich hab, zumindest für das aktuelle Projekt, eine Lösunung gefunden . Meine Konstruktion setzt sich aus verschiedenen Objekten zusammen, die alle in Querschnitten dargestellt werden sollen (DGMs, Straßenkörper). Diese Objekte sind aber nur Bereichsweise vorhanden (z.B. von Stat. a+aaa bis b+bbb = DGM 1, c+ccc bis d+ddd = Straßenkörper, ...). In meiner Geländequerprofilgruppe waren alle Objekte für die Erstellung der Querprofile ausgewählt. In den Bereichen, wo eines der Objekte nicht vorhanden ist, wird die Höhe 0,00 als Festpunkt übernommen. Lösung des Problems: mehrere Geländequerprofilgruppen anlegen mit den Objekten, die in den Schnitten auch vorhanden sind. Und mit den Rastereinstellungen lässt sich auch die Festpunkthöhe einstellen (mit "über maximaler Höhe" / "unter Festpunkt" bzw. "Haupthöhenintervall"). Eine Möglichkeit zur gemeinsamen Festlegung einer Ursprungshöhe kenne ich aber noch nicht. Wenn nicht zu große Höhendifferenzen im Modell und den verschiedenen Schnitten vorhanden sind kann man Einfluss mit "Haupthöhenintervall" nehmen (z.B. 10 --> Höhen für das Raster werden auf 10 m gerundet) ... am besten mal selbst ausprobieren ... trotzdem danke für den Tip ... Gruß Granatenstolli
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
greli Mitglied Bautechniker, CAD-Admin
Beiträge: 289 Registriert: 17.02.2006 Civil3d 2005-2019 Windows 10 x64 Intel Xeon 3.5Ghz 16GB Ram NVIDIA Quadro K2200
|
erstellt am: 21. Dez. 2006 16:26 <-- editieren / zitieren --> Unities abgeben: Nur für Granatenstolli
grad zufällig unterm suchen auf dieses thema gestossen: also die bezugshöhe lässt sich definitiv festlegen, allerdings nur mit einem kleinen trick, falls es wen interessiert a) ich erstelle ein dgm in ausreichender umgrenzung rund um das gebiet, und geben dem dgm meine "referenzhöhe" (zB 3dpoly auf höhe verschieben ->dgm erstellen ->fertig b) ich nehme das in a) erstellte dgm in meine querprofile auf (haken bei dgm-auswahl drinnenlassen), und setz es auf dem eigens dafür erstellten querprofilstil "unsichtbar" (zb auf nicht druckbarem layer) c) eventuell ist danach die von ida-stade und tunnelbauer beschriebene "höhe unter festpunkt" bzw die höhe des "referenz-dgm´s" zu variieren (meterschritte), um auf einen glatten wert als referenzhöhe zu kommen. ergebnis: gleiche referenzhöhe in allen querprofilen. geht alles sehr schnell und macht echt ein gutes bild! lg greli ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ida-stade Mitglied Bauingenieur
Beiträge: 700 Registriert: 04.03.2006 AEC-Collection 2021, Intel Core i7-7700K, 4,2Ghz, 16 GB RAM, 1 TB SSD, 2 Monitore PhilipsBDM4350(4k, 43Zoll) man braucht ja Platz auf dem Bildschirm...
|
erstellt am: 28. Dez. 2006 16:41 <-- editieren / zitieren --> Unities abgeben: Nur für Granatenstolli
Hallo Greli! Gerade habe ich Deinen Vorschlag ausprobiert: Funktioniert super! Ich mußte allerdings die schon erstellten Querprofile wieder löschen, weil ich die zusätzlichen Profile für das Hilfs-DGM nicht hinein bekommen habe. Oder weiß ich da etwas noch nicht? Es reicht übrigens, bei den Querprofilen das "Zeichnen" auszuschalten (= Häkchen für das Hilfs-DGM wegnehmen). Ein gesonderter Stil für das Profil ist nicht erforderlich. Vielen Dank! Dietrich Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
greli Mitglied Bautechniker, CAD-Admin
Beiträge: 289 Registriert: 17.02.2006 Civil3d 2005-2019 Windows 10 x64 Intel Xeon 3.5Ghz 16GB Ram NVIDIA Quadro K2200
|
erstellt am: 28. Dez. 2006 20:55 <-- editieren / zitieren --> Unities abgeben: Nur für Granatenstolli
hallo dietrich, entschuldige, ich hab mich vielleicht nicht ganz klar ausgedrückt, die profile werden überhaupt erst erstellt wenn dieses referenz-dgm UND natürlich die eigentlichen dgm´s schon erstellt wurden. ein nachträgliches hinzufügen eines dmg´s in eine profilgruppe klappt leider nicht und Zitat: Es reicht übrigens, bei den Querprofilen das "Zeichnen" auszuschalten (= Häkchen für das Hilfs-DGM wegnehmen). Ein gesonderter Stil für das Profil ist nicht erforderlich
hmm - das glaub ich nicht, da andere dgm´s auch unter dem referenz-dgm liegen können...habs grad mit 5 dgms getestet. wenn die referenzhöhe völlig egal ist - sondern nur die tatsache das alle auf selber höhe liegen, dann ok... ausserdem ist ein stil, bei dem alle layer aus sind, sehr leicht & schnell zu erstellen lg greli ------------------ Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Granatenstolli Mitglied Dipl.-Ing. (FH) Bauingenieurwesen
Beiträge: 81 Registriert: 20.07.2004 Applikationen: Autodesk CIVIL 3D 2012 System: Dell Precision WorkStation T7500 Intel Xeon E5520 / 4x 2,27GHz / RAM 12GB NVIDIA Quadro FX 1800 / RAM 768MB Microsoft Windows 7 Ultimate (64bit) Plotter: hp DesignJet 500
|
erstellt am: 09. Jan. 2007 14:10 <-- editieren / zitieren --> Unities abgeben:
Hätte nicht gedacht, dass noch jemand auf den post reagiert ... ist ja schon ein weilchen her. Man sollte viel öfter mal das Forum durchstöbern. Der Tip ist natürlich genial - wie kommt man darauf? Auf jeden Fall vielen Dank ... das nächste Mal weiss ich, wie ich das Problem anpacke. Gruß Stolli Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
