Autor Thema:  Probleme mit Querneigungsbeschriftung und Versatzzielen im PK (899 / mal gelesen)
Ambisonte
Mitglied


Sehen Sie sich das Profil von Ambisonte an!   Senden Sie eine Private Message an Ambisonte  Schreiben Sie einen Gästebucheintrag für Ambisonte

Beiträge: 2
Registriert: 01.12.2023

Privat: RTX3080, Ryzen 5900x, 32 GB Ram,
Software: ACAD DACH Architecture +C3D 2023, Win 10 Ver. 2004<P>Beruflich: Laptop i746850HX, RTX2000 Ada, 32 GB Ram,
Software: Win 10 Build 19045, Autodesk: C3D 2022, Architecture 2022,
Map 3D, Mep, (DACH)

erstellt am: 08. Apr. 2025 15:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Ihr LIEBEN,
ich bin neu hier, ich hoffe, ich habe alles Forumskonform erstellt!

Ich wollte mal fragen, woran das liegen kann, dass die Querneigungsbeschriftung nicht der Querneigung aus dem DGM-Profilkörper entspricht? (s.Bild 1+2)
- Ich habe Randachsen mit Gradienten erstellt und diese wurden dann dem PK als Versatz- und Höhenziel zugewiesen (Anschlussziel).

- Im Querprofilbestandteil habe ich die Überhöhungsquerneigung auf Right Outside Shoulder Slope oder auf Left Outside Shoulder Slope eingestellt.

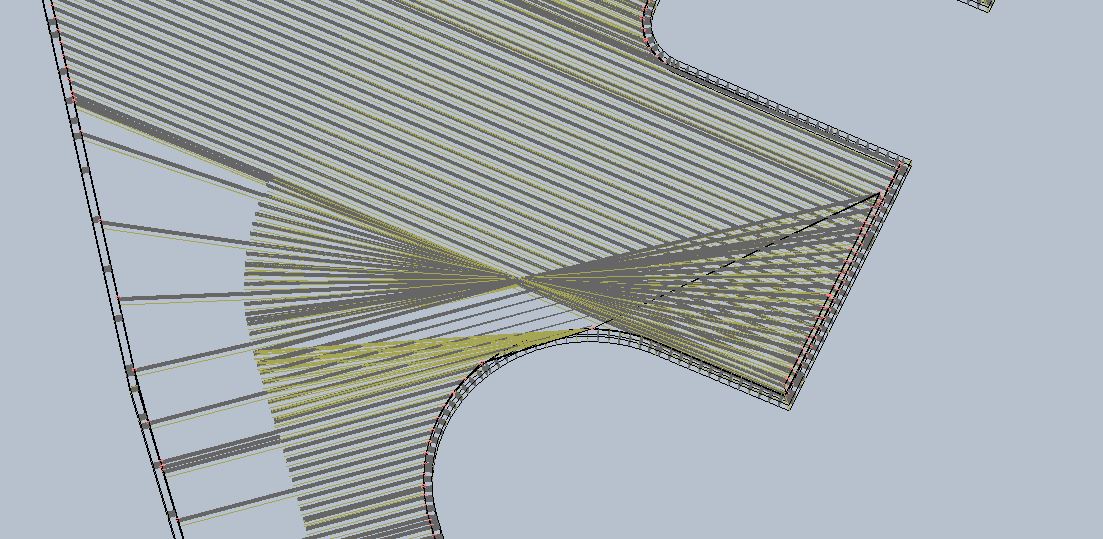

Des Weiteren habe ich das Problem, dass der Profilkörper an manchen stellen sowie in Bild 3 (Obejktviewer) falsch erstellt wird.

- "Bogenführung für Überlappende Profilkörper löschen" hat nichts bewirkt.

VG Ambisonte


[Diese Nachricht wurde von Ambisonte am 08. Apr. 2025 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

CAD-Huebner
Ehrenmitglied V.I.P. h.c.
Verm.- Ing., ATC-Trainer



Sehen Sie sich das Profil von CAD-Huebner an!   Senden Sie eine Private Message an CAD-Huebner  Schreiben Sie einen Gästebucheintrag für CAD-Huebner

Beiträge: 9809
Registriert: 01.12.2003

Map/Civil 3D 2005-2025, aktuelle SPs.

erstellt am: 04. Jun. 2025 19:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Ambisonte 10 Unities + Antwort hilfreich
Gern helfen wir, aber dazu benötigt man die DWG. Es könnte ein falscher Querschnittsbestanteil gewählt sein, es könnten konkurierende Anschlussziele gewählt sein uvm.

------------------
Mit freundlichem Gruß

Udo Hübner
www.CAD-Huebner.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
