Hallo Gemeinde,

ich möchte einen Zeichnungsstil anlegen welcher ohne Gitterroste un Geländer ist.

Die Gitterroste und Stufen habe ich hinbekommen (Außer die Seitenplatten der Stufen).

Bei den Geländer bekomme ich das nicht hin.

Was muss ich einstellen?

1000 Dank

------------------
Viele Grüsse

Alex

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:	Infos zum Werbeplatz >>
JTB SSMPropEditor CAD APP für Allgemeine Werkzeuge, AEC - Architektur-, Ingenieur- und Bauwesen Batch edit sheet properties and sheet set properties in a way that can't be done in the Sheet Set Manager.

SebastianGR
Mitglied
Application Engineer

Senden Sie eine Private Message an SebastianGR

Schreiben Sie einen Gästebucheintrag für SebastianGR

Beiträge: 58
Registriert: 10.11.2015

erstellt am: 29. Apr. 2025 15:03

<-- editieren / zitieren -->

Unities abgeben:

Nur für caipi

die Darstellung und Beschriftung in den Zeichnungsstilen funktionieren wie ein Filter, wenn ein Objekt dargestellt wird also eine Zeile erreicht hat, dann geht das nicht weiter.
Heißt bei einem Geländer: das HT wird meistens im Handlauf oder Fußleiste definiert (schwerstes Teil).

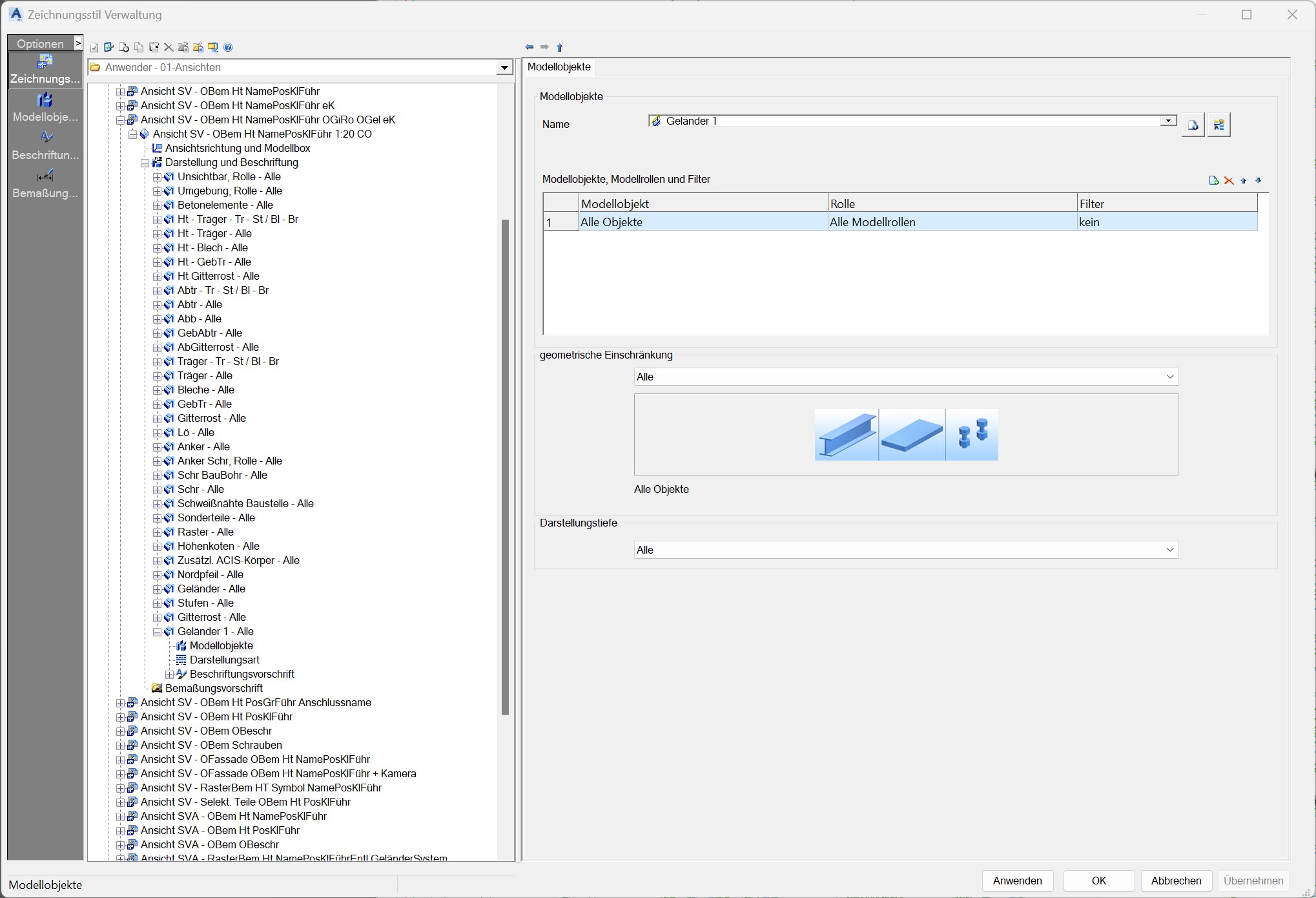

Bedeutet bei dem Beispielbild, dass das Element schon bei der Pos. 5 ein positives Ergebnis hat: Träger ist Hauptteil. Damit hört die Suche auf und an die Pos. "Geländer1" wird gar nicht geprüft.
Diese muss vor HT Träger platziert werden.

------------------
Sebastian
Application Engineer @Mensch und Maschine acadGraph
