Thema: Rechteckige Detailansichts-Begrenzung (361 / mal gelesen)
|
Markus_30
Moderator
CAx-Architect

   Beiträge: 5617
Registriert: 21.03.2005 Windows 10 (21H2)
NX 2007 Series
|
erstellt am: 01. Aug. 2025 15:03  <-- editieren / zitieren -->   Unities abgeben:

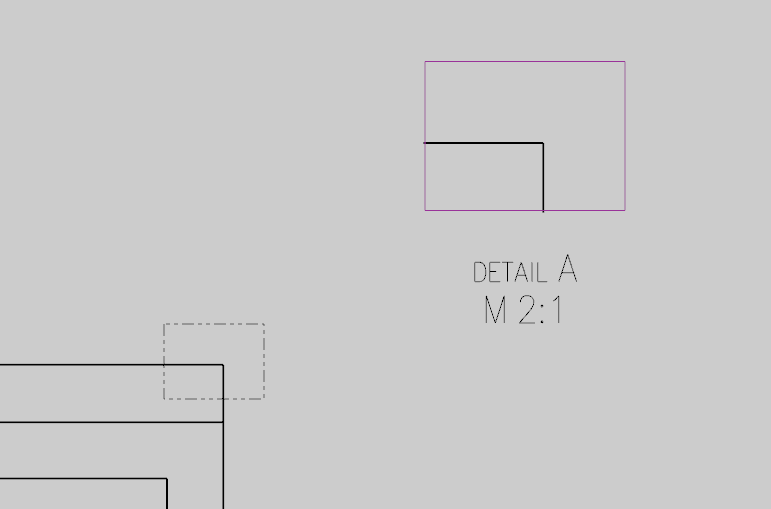

Hallo zusammen, leider kann ich euch die NX-Daten nicht hochladen oder screenshotten (tolles Wort  ), aber ich versuch's mal möglichst einfach zu beschreiben. Hier hat jemand eine Detailansicht mit einer rechteckigen Begrenzung erstellt. In der Hauptansicht wird die Begrenzungslinie angezeigt, in der Detailansicht ebenfalls (also genau so wie bei den standardmäßigen, kreisförmig begrenzten Details). Ich dachte immer, das geht in NX so nicht, er hat's aber hinbekommen. Ich hab keine Ahnung, wie. Manuell reingemalt hat er's jedenfalls nicht, das Detail an sich ist auch nicht in ein "unaghängiges Detail" konvertiert worden. Ich krieg's nicht nachgestellt. Hat jemand von euch ne Idee, wie das mit den rechteckigen Detailbegrenzungen funktioniert? Unsere NX-Version ist die 2406(.8300). PS: Vielleicht stell ich mich grad extrem doof an, aber kann ich
a) rechteckige Details wieder in runde umwandeln und
b) die Größe / Position der rechteckigen Details nachträglich ändern?
Auch das krieg ich momentan nicht hin. Ich glaub, es ist Zeit fürs Wochenende. ------------------
Gruß  Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moddien
Mitglied
Beiträge: 112
Registriert: 01.09.2003 NX2412 PDW
NX2312 MB
NX1953 PDW
|
erstellt am: 04. Aug. 2025 07:31 <-- editieren / zitieren --> Unities abgeben: Nur für Markus_30
|
Markus_30
Moderator
CAx-Architect
Beiträge: 5617
Registriert: 21.03.2005 Windows 10 (21H2)
NX 2007 Series
|
erstellt am: 04. Aug. 2025 09:42 <-- editieren / zitieren --> Unities abgeben:

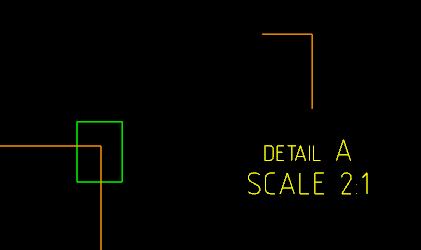

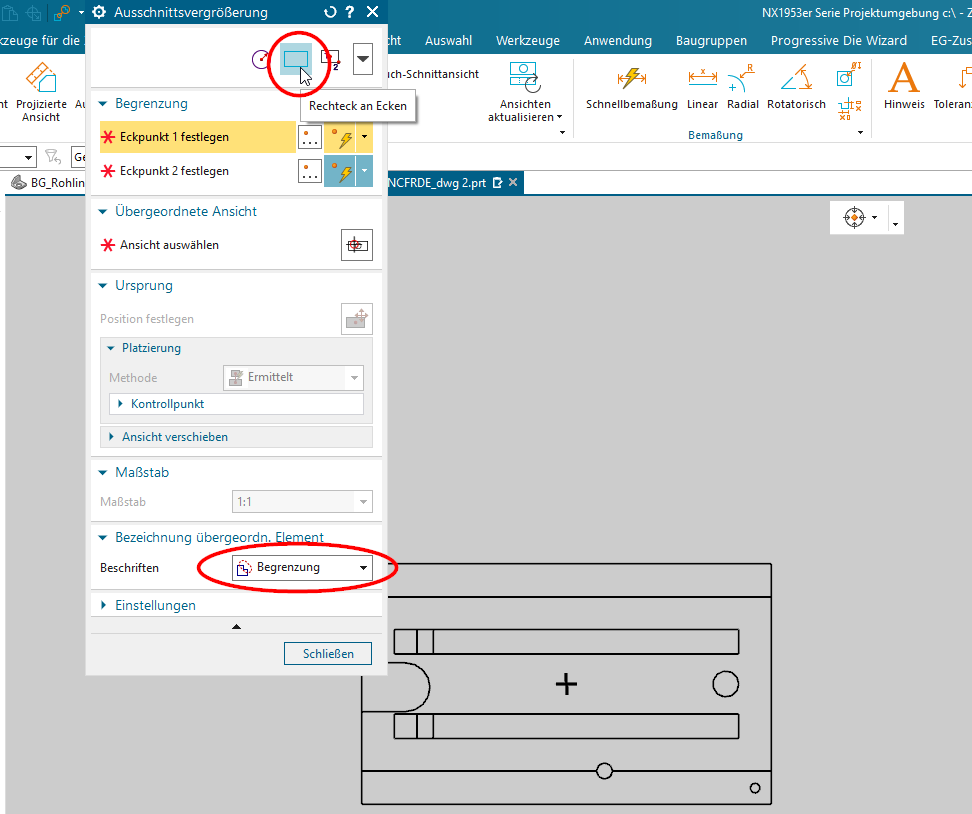

Hallo Martin, schon - aber da erstellt NX nur die Begrenzung in der Elternansicht (steht ja auch "Bezeichnung übergeordnetes Element" dabei), NICHT in der Detailansicht. Siehe Anhang. ------------------
Gruß Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moddien
Mitglied
Beiträge: 112
Registriert: 01.09.2003 NX2412 PDW
NX2312 MB
NX1953 PDW
|
erstellt am: 04. Aug. 2025 10:06 <-- editieren / zitieren --> Unities abgeben: Nur für Markus_30
|
FelixM
Ehrenmitglied V.I.P. h.c.
Dipl.- Ing. Schiffbau
Beiträge: 2484
Registriert: 17.05.2004 NX1-NX CR
Star CCM++ 2025
Heeds
TC13
Alma ActCut 3.8
Rhino 8
Paramarine 2024
Bricscad 25
Dell M7780 in Dock
64GB
I9
RTX A3500
3xSSD
Win11
3x 25" Dell U2515H
|
erstellt am: 06. Aug. 2025 12:38 <-- editieren / zitieren --> Unities abgeben: Nur für Markus_30

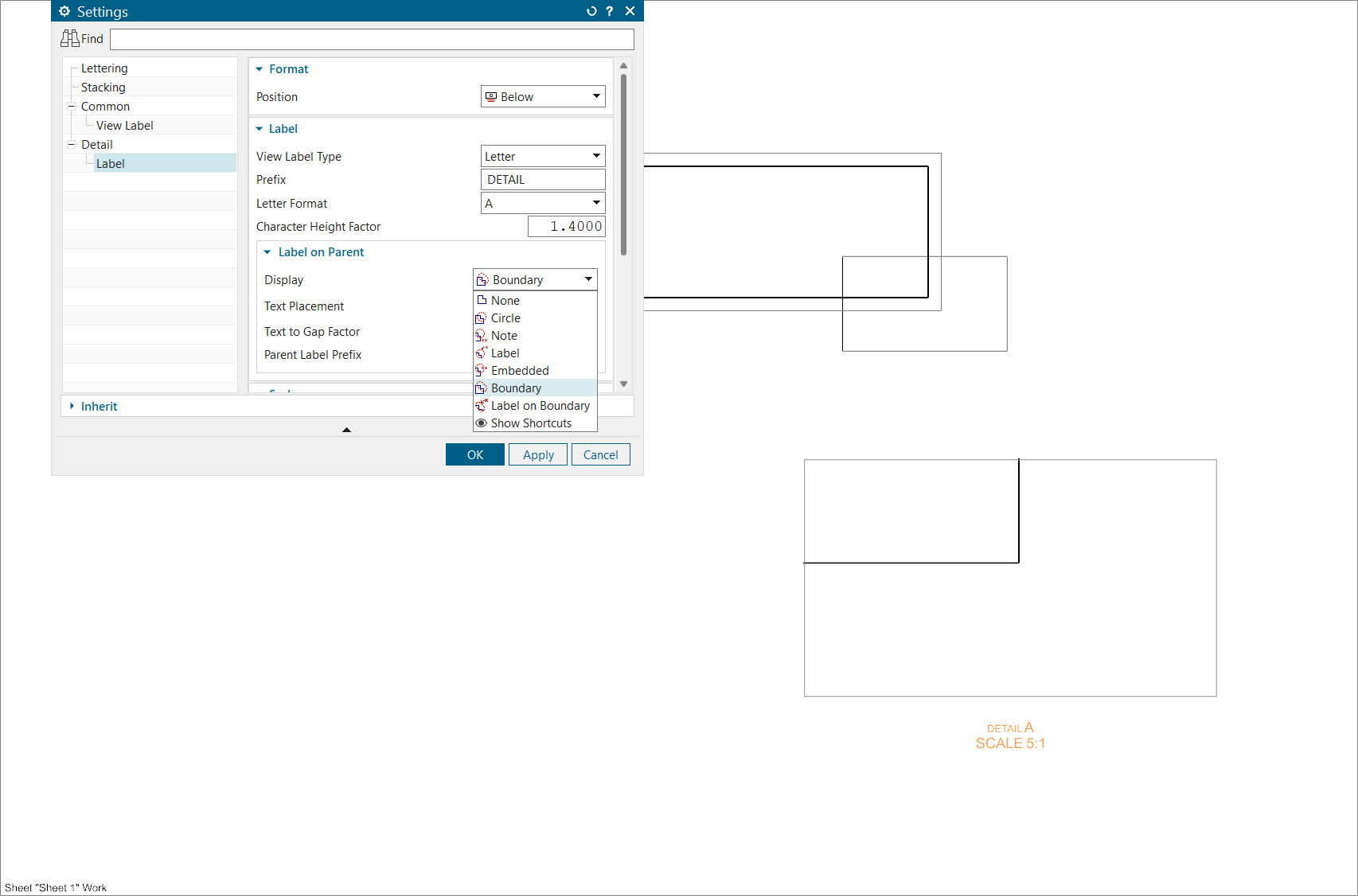

Hallo Markus, Ich bin mir nicht sicher ob ich es richtig verstanden habe. Das Format der Begrenzung einer Detailansicht an der Elternansicht kann man in den Einstellungen der Detailansicht ändern bei #Detail#Label#Label on Parent#Display# wie im angehängten Screenshot zu sehen. Ist es das oder bin ich auf dem Holzweg? Grüße
Felix Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ThomasZwatz
Moderator
cadadmin
Beiträge: 5461
Registriert: 19.05.2000 (08-2025)
---------------------------------------------
[stable]
NX2412(2412.8101) + SE2023 U6 + TC13.3.0.3, RAC +AWC6.3.12
SingleSite 4Tier, DocMgt, Client4Office, MRO, ReqMgt, SchedMgt, T4S, TcVis Mockup, TcSSO, SEEC, Multi-CAD
BCT-Inspector Neutral v22R2
---------------------------------------------
[testing]
NX2412(2412.8101) + SE2023 U6 + TC13.3.0.3, RAC +AWC6.3.12
BCT-Inspector Neutral v22R2
@M7720 Win10 (22H2)
|
erstellt am: 06. Aug. 2025 13:19 <-- editieren / zitieren --> Unities abgeben: Nur für Markus_30
Zitat:
Original erstellt von FelixM:
...Ich bin mir nicht sicher ob ich es richtig verstanden habe. Das Format der Begrenzung einer Detailansicht an der Elternansicht kann man in den Einstellungen der Detailansicht ändern bei #Detail#Label#Label on Parent#Display# wie im angehängten Screenshot zu sehen.Ist es das oder bin ich auf dem Holzweg?...
Das ist es schon, aber es ist gewünscht dass an der DetailView auch eine fesche Linie rundum dargestellt wird wie auf der ParentView.
Bei der CircularBoundary machts das nämlich. Ich glaub das ist irgendwann mal verlorengegangen und bei dem Teil aus der Beschreibung am Anfang stammts aus einem älteren NX Release. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
FelixM
Ehrenmitglied V.I.P. h.c.
Dipl.- Ing. Schiffbau
Beiträge: 2484
Registriert: 17.05.2004 NX1-NX CR
Star CCM++ 2025
Heeds
TC13
Alma ActCut 3.8
Rhino 8
Paramarine 2024
Bricscad 25
Dell M7780 in Dock
64GB
I9
RTX A3500
3xSSD
Win11
3x 25" Dell U2515H
|
erstellt am: 06. Aug. 2025 13:56 <-- editieren / zitieren --> Unities abgeben: Nur für Markus_30
|
FelixM
Ehrenmitglied V.I.P. h.c.
Dipl.- Ing. Schiffbau
Beiträge: 2484
Registriert: 17.05.2004 NX1-NX CR
Star CCM++ 2025
Heeds
TC13
Alma ActCut 3.8
Rhino 8
Paramarine 2024
Bricscad 25
Dell M7780 in Dock
64GB
I9
RTX A3500
3xSSD
Win11
3x 25" Dell U2515H
|
erstellt am: 06. Aug. 2025 14:03 <-- editieren / zitieren --> Unities abgeben: Nur für Markus_30

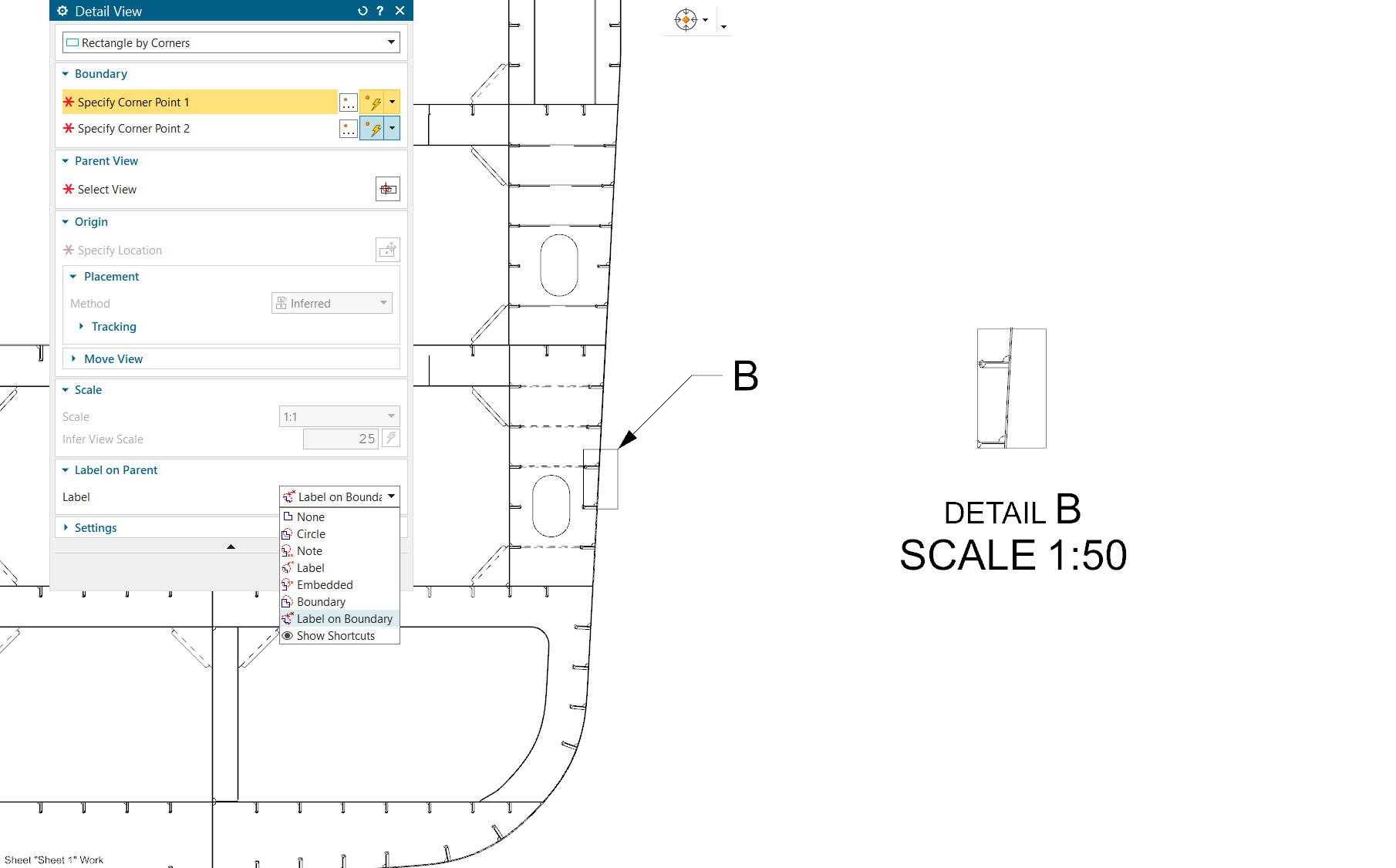

Aber es geht doch: Beim Erstellen der Detailansicht #Rectangle by Corners# wählen, dann bei #Label on Parent# #Label on Boundary#.
