Hallo zusammen  ,

ich bin seid ein Paar Tagen neu dabei Civil3D zu lernen.
Ich bin nun am folgenden Problempunkt.

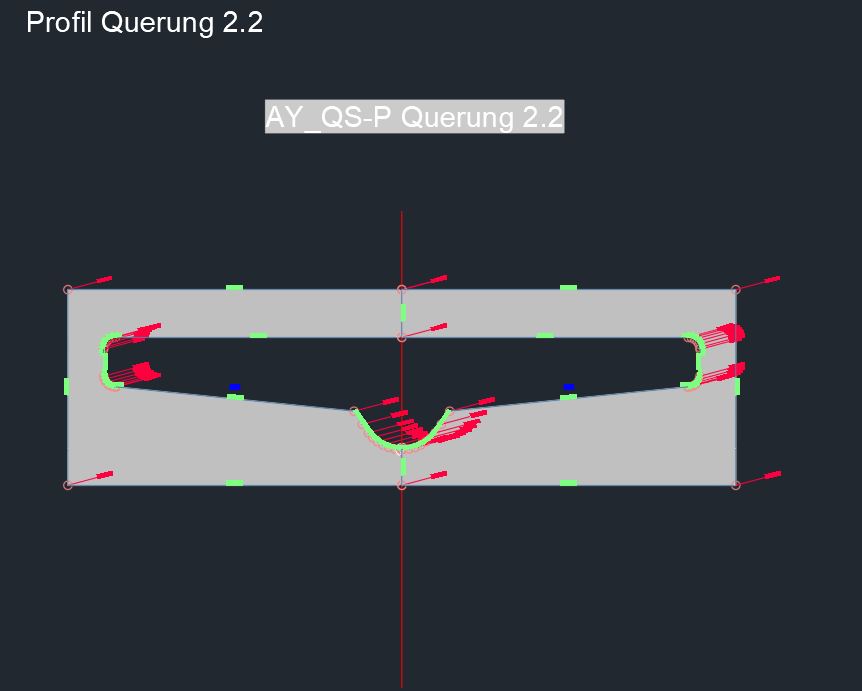

Auf den angehängten Bild "Sweep 1" sieht man die Situation.

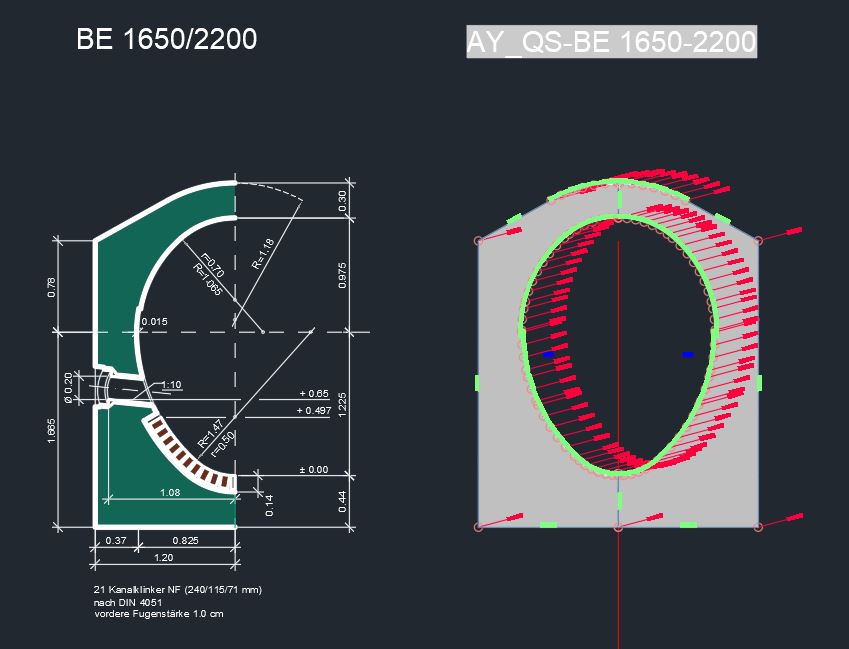

Die in auf der Mitte zulaufenden Profile bestehen aus dem Profil "Sweep 2".
Das breitere Profil in der Mitte besteht aus dem Profil "Sweep 1".

Erstellt ist der Profilkörper durch eine Achse, die ich in verschiedene Bereiche aufgeteilt habe.
Ich möchte nun gerne einen "Flächen Sweep" machen, sodass sich die Flächen der Profile Aufweitet bzw. verjüngt.

Ist das möglich? wäre für jede Hilfe dankbar!


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Sommer91
Mitglied
Konstrukteur / Technischer Produktdesigner

Sehen Sie sich das Profil von Sommer91 an!   Senden Sie eine Private Message an Sommer91  Schreiben Sie einen Gästebucheintrag für Sommer91

Beiträge: 3
Registriert: 25.07.2023

 erstellt am: 25. Jul. 2023 08:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ich sehe grade das ich im falschen Bereich bin.
Könnte man den Beitrag verschieben?

Sorry dafür.
