Autor Thema:  PMI Maßhilfslinie bearbeiten (283 mal gelesen)
Markus_30
Moderator
CAx-Architect




Sehen Sie sich das Profil von Markus_30 an!   Senden Sie eine Private Message an Markus_30  Schreiben Sie einen Gästebucheintrag für Markus_30

Beiträge: 5406
Registriert: 21.03.2005

Windows 10 (V 20H2)
NX 1973

erstellt am: 12. Okt. 2022 15:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo zusammen,

wenn ich eine PMI-Bemaßung auf eine Ebene platziere und (mindestens) eine der Bemaßungsreferenzen nicht auf dieser Ebene liegt, dann bekommt meine PMI-Maßhilfslinie sozusagen einen Knick. Über diesen Knick ist dann eindeutig ersichtlich, welches Objekt über die PMI bemaßt wurde. Mein Ziel ist es nun, diesen Knick zu verschieben.

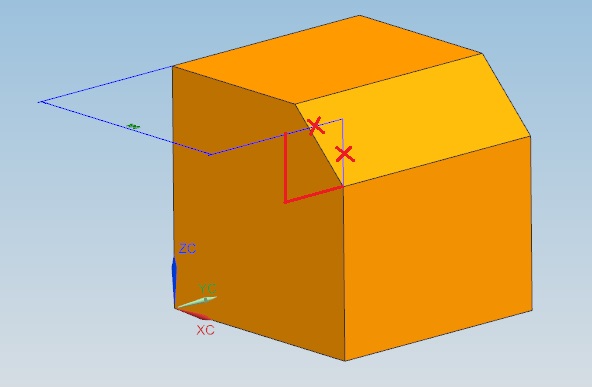

Im angehängten Screenshot wird's deutlich, was ich meine: Rot dargestellt ist dort der neue (gewünschte) Verlauf der Maßhilfslinie. Kann ich den Knick irgendwie an die gewünschte Stelle verschieben, ohne Hilfsgeometrien "reinmalen" zu müssen?

PS: Ich weiß, dass es im vorliegenden Beispiel durchaus anders und eleganter lösbar ist, aber es ist nur ein Beispiel um zu verdeutlichen, was ich meine.

------------------
Gruß

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Walter Hogger
Moderator
Maschinenbauingenieur


Sehen Sie sich das Profil von Walter Hogger an!   Senden Sie eine Private Message an Walter Hogger  Schreiben Sie einen Gästebucheintrag für Walter Hogger

Beiträge: 3859
Registriert: 06.10.2000

UG V2 bis UG V18
NX1 bis NX2008 ("NX19")

erstellt am: 27. Okt. 2022 16:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Markus_30 10 Unities + Antwort hilfreich

Hallo Markus,

PMI's werden meist in Hautansichten (PMI-TOP, PMI-FRONT, PMI_1.Aufspannung, etc.) organisiert. Solche "Isometrische-PMI's" wie in deinem Screen Shot kommen in der Praxis eher seltener vor. Dann ergibt sich dein Problem eher selten. Ich hab's probiert, finde aber keine Stelle um den Knickpunkt zu manipulieren.

Gruß

------------------
Walter Hogger

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Markus_30
Moderator
CAx-Architect




Sehen Sie sich das Profil von Markus_30 an!   Senden Sie eine Private Message an Markus_30  Schreiben Sie einen Gästebucheintrag für Markus_30

Beiträge: 5406
Registriert: 21.03.2005

Windows 10 (V 20H2)
NX 1973

erstellt am: 13. Nov. 2022 08:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Walter,

alles klar, danke fürs Ausprobieren.

------------------
Gruß

Markus
