Thema: NX Skizzen Linien verbinden (1309 / mal gelesen)
|
Oge74 Mitglied Technischer Zeichner
Beiträge: 46 Registriert: 12.02.2008 TC 12 NX1892 Windows 10
|
erstellt am: 15. Feb. 2022 10:59 <-- editieren / zitieren --> Unities abgeben:

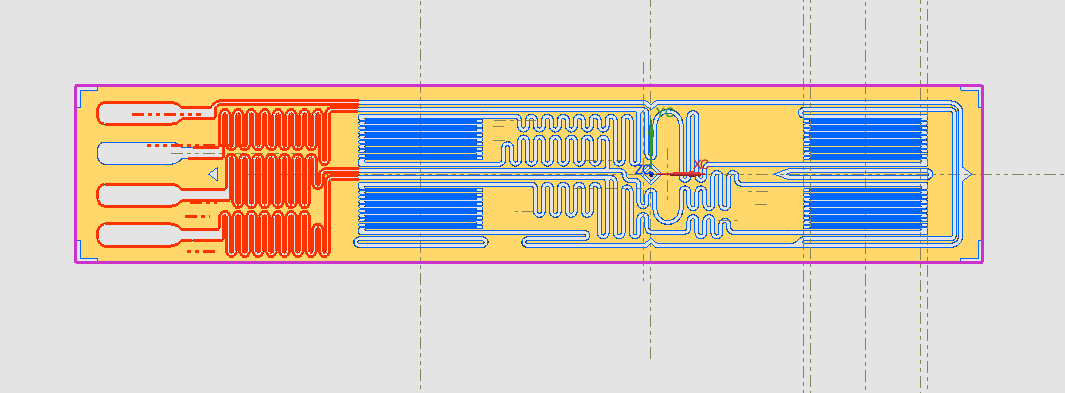

Hallo Zusammen, ich suche eine Möglichkeit, die Linien die ich in meinem Modell habe alle miteinander zu verbinden. Ziel ist alle Linien miteinander zu verbinden so das eine geschlossene (Polylinie) entsteht. Im Anhang habe ich eine Datei zur Ansicht. Die Rot markierten Linien sollten alle mit den Blauen Linien verbunden werden, so das immer eine Geschlossene Kontur entsteht. Würde mich sehr freuen wenn mir jemand weiter helfen kann, kann auch gerne weitere Dateien zur Verfügung stellen. Im Autocad geht das relativ einfach, aber mein Ziel ist diese Konstruktion im NX zu erstellen. Grüße ------------------ Grüße Oge Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Meinolf Droste Ehrenmitglied V.I.P. h.c. Dipl.Ing
Beiträge: 5175 Registriert: 14.12.2000 NTSI Workstation Core i7-9700K 4.90 GHz 32 GB RAM NVIDIA Quadro P2000 TC 11.5 NX 12.0.2 MP7 NX 1888 testing NX 1899 Beta
|
erstellt am: 15. Feb. 2022 11:54 <-- editieren / zitieren --> Unities abgeben: Nur für Oge74
Wenn ich dich richtig verstehe könntest du den Befehl "zusammengesetzte Kurve" verwenden. Allerdings ist das keine Polylinie wie in ACAD, sondern ein Feature mit Parametern. Abhängig von den Parametern kannst du eine zusammmenhängede Kurve erzeugen - das Ergebnis wär ein Spline. Oder aber du verbindest die Kurven nicht, dann hast du quasi einen verbundenen Kurvenzug. ------------------ Grüße Meinolf Ich steh auf flotte Dreier I know I was born and I know that I'll die but the in between is mine - Pearl Jam Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oge74 Mitglied Technischer Zeichner
Beiträge: 46 Registriert: 12.02.2008 TC 12 NX1892 Windows 10
|
erstellt am: 15. Feb. 2022 13:35 <-- editieren / zitieren --> Unities abgeben:
Servus Meinholf, danke für diesen Tipp, aber das funktioniert leider nicht. Das Problem ist das alles miteinander verbunden sein sollte, da der innere Bereich ausgeäzt wird. Und wenn die Kontur nicht zu ist funktioniert es leider nicht. Grüße Oguz ------------------ Grüße Oge Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Meinolf Droste Ehrenmitglied V.I.P. h.c. Dipl.Ing
Beiträge: 5175 Registriert: 14.12.2000 NTSI Workstation Core i7-9700K 4.90 GHz 32 GB RAM NVIDIA Quadro P2000 TC 11.5 NX 12.0.2 MP7 NX 1888 testing NX 1899 Beta
|
erstellt am: 15. Feb. 2022 14:18 <-- editieren / zitieren --> Unities abgeben: Nur für Oge74
|
Oge74 Mitglied Technischer Zeichner
Beiträge: 46 Registriert: 12.02.2008 TC 12 NX1892 Windows 10
|
erstellt am: 15. Feb. 2022 15:29 <-- editieren / zitieren --> Unities abgeben:
|
Meinolf Droste Ehrenmitglied V.I.P. h.c. Dipl.Ing
Beiträge: 5175 Registriert: 14.12.2000 NTSI Workstation Core i7-9700K 4.90 GHz 32 GB RAM NVIDIA Quadro P2000 TC 11.5 NX 12.0.2 MP7 NX 1888 testing NX 1899 Beta
|
erstellt am: 16. Feb. 2022 07:47 <-- editieren / zitieren --> Unities abgeben: Nur für Oge74
|
mseufert Ehrenmitglied V.I.P. h.c. Freiberuflicher CAD/CAM Ingenieur
Beiträge: 2700 Registriert: 18.10.2005 HP Z420 WIN7 64 Win 10 UG NX6-2306 3D Printer Prusa MK2 S
|
erstellt am: 16. Feb. 2022 14:01 <-- editieren / zitieren --> Unities abgeben: Nur für Oge74
Zitat: Original erstellt von Oge74: ... kann auch gerne weitere Dateien zur Verfügung stellen.
Ja, dann lad' doch mal den Sketch hoch. Ich würde auf Lücken, Überlappungen und/oder doppelte Elemente tippen. Zitat: Original erstellt von Oge74: Im Autocad geht das relativ einfach ...
Das ist durchaus vorstellbar, daß andere Programme da etwas toleranter sind. Dafür gibt's in NX die sog. Chaining-Tolerance (Abstand von einem Ende zum nächsten), die meist recht knapp voreingestellt ist. Eine Änderung könnte helfen, aber bei Doppeln und/oder Abzweigungen wird's schwierig. Gruß, Michael ------------------ Ein Mensch wird laut, wenn er was will; wenn er's erst hat, dann wird er still; Das "Danke" ist, nach alter Sitte, Weit selt'ner als das "Bitte, Bitte". Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
