Thema: Extrudierter Körper wird nicht subtrahiert [NX10] (3737 / mal gelesen)
|
Maschi1394 Mitglied Student
Beiträge: 5 Registriert: 08.08.2016 Windows 10. Siemens NX 10.0.3.5
|
erstellt am: 08. Aug. 2016 13:34 <-- editieren / zitieren --> Unities abgeben:

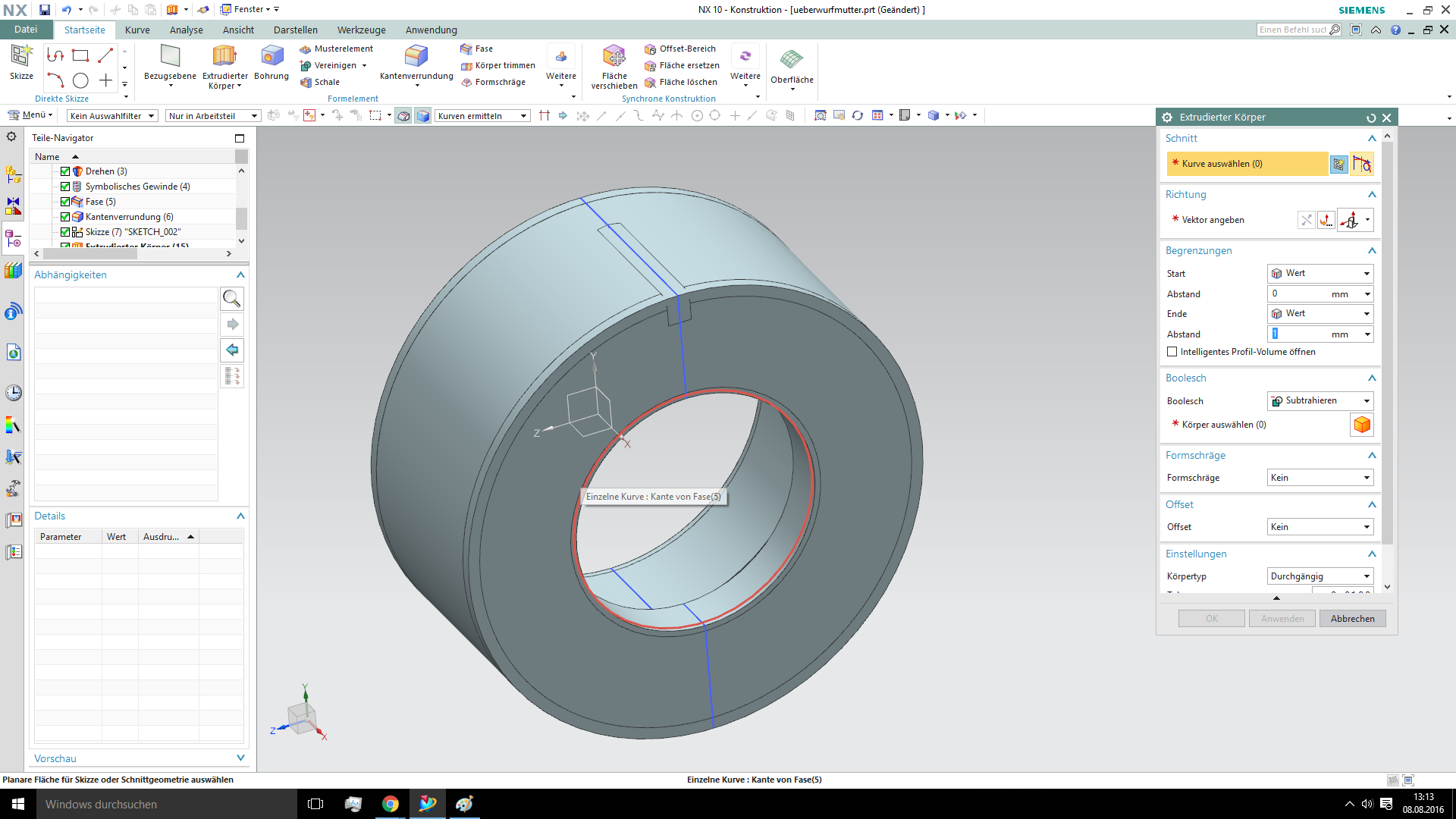

Hallo zusammen, Ich bin ein völliger Anfänger in CAD und mit dem Umgang von NX10. Ich bin im Moment im 1. Semester Maschinenbau und wollte nun einmal ein paar Sachen in CAD ausprobieren. Zu meinem Problem: Ich bin gerade dabei eine Überwurfmutter zu konstruieren und möchte einige Aussparungen an der Außenseite anbringen um die Griffigkeit zu erhöhen. Wie ihr auf dem 1. Bild im Anhang sehen könnt, habe ich eine Skizze gezeichnet die ich mithilfe des Extrudieren Tools Symmetrisch vom Körper subtrahieren will. Das könnt ihr auf dem 2. Bild sehen. In der Vorschau wird die Skizze, auch wie gewollt vom Körper subtrahiert. Klicke ich jedoch auf anwenden, sind die Kanten zwar sichtbar aber von dem Körper wurde kein Material entfernt. (Bild 3) Könnt ihr mir sagen woran das liegt? Habe die Skizze nun schon zwei mal neu gezeichnet, da ich davon ausgegangen bin, dass ich "unsauber" gezeichnet habe. Das Problem tritt jedoch immer wieder auf. ich bin um jeden Tipp dankbar. Grüße Maschi 1394 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
DJ-Freezer Mitglied CAD-Trainer
Beiträge: 276 Registriert: 03.09.2007
|
erstellt am: 08. Aug. 2016 13:53 <-- editieren / zitieren --> Unities abgeben: Nur für Maschi1394
Servus. Nimm doch mal den Haken bei "Intelligentes Profil-Volume" raus. Das könnte ein Grund sein. Desweiteren, wie ist dein Kurvenfilter eingestellt und soll es wirklich ein Extrude sein oder doch eher ein Revolve (Drehen) ? Gruß Stephan Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Maschi1394 Mitglied Student
Beiträge: 5 Registriert: 08.08.2016 Windows 10. Siemens NX 10.0.3.5
|
erstellt am: 08. Aug. 2016 14:01 <-- editieren / zitieren --> Unities abgeben:
Hi Danke für die schnelle Antwort. Wenn ich den Haken bei "intelligentes Profil-Volumen öffnen" rausnehmen ändert das leider nichts. Wo finde ich denn die Einstellungen zum Kurven filter? Ja wollte die Kurven eigentlich extrudieren und anschließend mit dem Tool "Musterelement" über die Außenseite verteilen. Grüße Maschi1394 [Diese Nachricht wurde von Maschi1394 am 08. Aug. 2016 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Meinolf Droste Ehrenmitglied V.I.P. h.c. Dipl.Ing
Beiträge: 5175 Registriert: 14.12.2000 NTSI Workstation Core i7-9700K 4.90 GHz 32 GB RAM NVIDIA Quadro P2000 TC 11.5 NX 12.0.2 MP7 NX 1888 testing NX 1899 Beta
|
erstellt am: 08. Aug. 2016 14:30 <-- editieren / zitieren --> Unities abgeben: Nur für Maschi1394
|
DJ-Freezer Mitglied CAD-Trainer
Beiträge: 276 Registriert: 03.09.2007
|
erstellt am: 08. Aug. 2016 14:33 <-- editieren / zitieren --> Unities abgeben: Nur für Maschi1394
In deinem Fenster gibt es oben ein Menü zum aufklappen, da steht bei Dir "Kurven ermitteln" drin. Bei Single Curve z.B. gibt's auch ein "Anhalten bei Schnittpunkt" (Icon hinter dem Kurven ermitteln) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Maschi1394 Mitglied Student
Beiträge: 5 Registriert: 08.08.2016 Windows 10. Siemens NX 10.0.3.5
|
erstellt am: 08. Aug. 2016 14:49 <-- editieren / zitieren --> Unities abgeben:
Kann die beiden Befehle "Kurve ermitteln" und "anhalten bei Schnittpunkt" leider nicht finden. Habe sie auch durch die Suche nicht gefunden. Woran erkenn ich denn ob 2 Volumenkörper übereinander liegen? Grüße Maschi1394 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mseufert Ehrenmitglied V.I.P. h.c. Freiberuflicher CAD/CAM Ingenieur
Beiträge: 2700 Registriert: 18.10.2005 HP Z420 WIN7 64 Win 10 UG NX6-2306 3D Printer Prusa MK2 S
|
erstellt am: 08. Aug. 2016 15:54 <-- editieren / zitieren --> Unities abgeben: Nur für Maschi1394
|
Maschi1394 Mitglied Student
Beiträge: 5 Registriert: 08.08.2016 Windows 10. Siemens NX 10.0.3.5
|
erstellt am: 08. Aug. 2016 16:16 <-- editieren / zitieren --> Unities abgeben:
|
DJ-Freezer Mitglied CAD-Trainer
Beiträge: 276 Registriert: 03.09.2007
|
erstellt am: 08. Aug. 2016 16:36 <-- editieren / zitieren --> Unities abgeben: Nur für Maschi1394
Üblicher Fehler. Beim Drehteil wird die Geometrie um 360 Grad gedreht um eine Achse. Du hast die Geometrie aber auf beiden Seiten gezeichnet und auch ausgewählt. Somit besitzt Du jetzt 2 Drehkörper, kannst aber nur von einem subtrahieren und somit zieht sich das Teil nicht ab. Gruß Stephan [Diese Nachricht wurde von DJ-Freezer am 08. Aug. 2016 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
