Thema: Gewindelinien (1124 mal gelesen)
|
Arrow Mitglied Konstrukteur
Beiträge: 257 Registriert: 06.03.2005 HP-XW8200; Intel Xeon 3,4GHz; 4GB RAM; NVIDIA Quadro FX 3450/4000SDI; WIN XP; NX 6.0.2.8; Inventor 2008; Pro/E 2001
|
erstellt am: 24. Feb. 2015 16:05 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, wir haben Probleme mit der Sichtbarkeit von Gewindelinien in Modellen. Folgende Situation: Schweissbaugruppe bestehend aus Einzelteilen, die wegen nachträglicher Bearbeitung abgelinkt werden. Rohteil/Fertigteil werden über Referenz Sets/Layer gesteuert. Sind nun in den Schweisseinzeilteilen Gewinde vorhanden, werden die Gewindelinien nicht mit abgelinkt. Sie fehlen dann in der übergeordneten Baugruppe. Das Problem müsste eigentlich hinreichend bekannt sein, ich finde aber keinen Beitrag, der darauf eingeht. ------------------ Gruß, Frank Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Markus_30 Moderator CAx-Architect
Beiträge: 5513 Registriert: 21.03.2005 Windows 10 (21H2) NX 2007 Series
|
erstellt am: 24. Feb. 2015 18:02 <-- editieren / zitieren --> Unities abgeben: Nur für Arrow

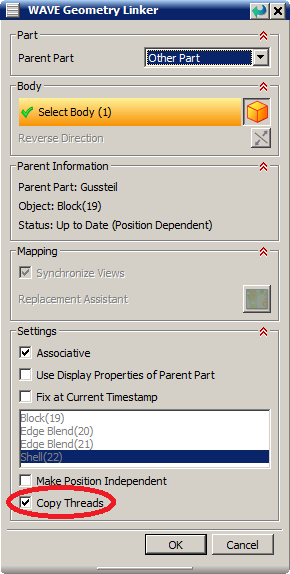

Hallo Frank, es wäre hilfreich gewesen, wenn du die genau benutzte NX-Versionsnummer genannt hättest. Früher ging nämlich das "Waven" von Gewinden nicht. Ich glaub' seit NX 8 oder NX 8.5 geht das. Kann man im Wave-Dialog unten bei den Settings einstellen, die Option heißt "Copy Threads" (siehe Screenshot). Edit: Ups, zu spät gesehen: In deiner Signatur steht ja NX 6... Da ging das noch nicht. ------------------ Gruß Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Arrow Mitglied Konstrukteur
Beiträge: 257 Registriert: 06.03.2005 HP-XW8200; Intel Xeon 3,4GHz; 4GB RAM; NVIDIA Quadro FX 3450/4000SDI; WIN XP; NX 6.0.2.8; Inventor 2008; Pro/E 2001
|
erstellt am: 25. Feb. 2015 07:21 <-- editieren / zitieren --> Unities abgeben:
Hallo Markus, ja, es geht um NX6. Dass Waven von Gewinden geht nicht, das ist klar. Aber wie könnte man "sauber" tricksen, um die Gewindelinien im Fertigteil sichtbar zu machen. Teilweise nimmt man bei uns den Verlust in Kauf, teilweise werden die Gewinde nachmodelliert. Ist aber beides nicht die gewünschte Lösung. In einer Anleitung zum Aufbau von Schweissbaugruppen steht, man solle im Rohteil die Gewindelinien auf z.B. Layer 3 legen. Das scheint mir aber auch nicht der richtige Ansatz, da ich übergeordnet den Layer 3 nicht aktivieren kann. Oder gibt es hier eine Möglichkeit, den Layer "nach oben" zu ziehen? ------------------ Gruß, Frank [Diese Nachricht wurde von Arrow am 25. Feb. 2015 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
racing.beetle Mitglied
Beiträge: 293 Registriert: 13.06.2014
|
erstellt am: 25. Feb. 2015 11:54 <-- editieren / zitieren --> Unities abgeben: Nur für Arrow
|
Arrow Mitglied Konstrukteur
Beiträge: 257 Registriert: 06.03.2005 HP-XW8200; Intel Xeon 3,4GHz; 4GB RAM; NVIDIA Quadro FX 3450/4000SDI; WIN XP; NX 6.0.2.8; Inventor 2008; Pro/E 2001
|
erstellt am: 25. Feb. 2015 14:59 <-- editieren / zitieren --> Unities abgeben:
|
racing.beetle Mitglied
Beiträge: 293 Registriert: 13.06.2014
|
erstellt am: 25. Feb. 2015 15:04 <-- editieren / zitieren --> Unities abgeben: Nur für Arrow
Einfügen/Konstruktionsformelement/Gewinde, dann auf detailliert umstellen. Erzeugt aber Kanten und Flächen, die Performance kosten. Das wäre dann aber Teil Deines Körpers und würde mitverlinkt werden... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
