Thema: Punkte Set mit gleicher Ausrichtung (2610 mal gelesen)
|
Dotcom Mitglied Student
Beiträge: 10 Registriert: 14.06.2013 Unigraphics NX 7.5
|
erstellt am: 14. Jun. 2013 08:59 <-- editieren / zitieren --> Unities abgeben:
Hallo liebe Cad.de-Gemeinde , Ich befasse mich zurzeit mit dem Thema Reverse Engineering.Bei meinem zurzeitigen Bauteil handelt es sich um ein gekrümmtes Rohr. Gerade habe ich in die STL- Datei mehrere Schnitte gelegt und die Querschnitts-"Kreise" herausbekommen. Nun will ich in diese Kreise ein Punkteset legen, allerdings hätte ich gerne, dass die Punkte auf jedem Kreis die gleiche Position haben. Dies ist nötig, damit ich später, wenn ich die Kreise mit Leitlinien verbinde keine Verdrehungen bekomme. Dafür bräuchte ich so etwas wie einen Startpunkt, der immer gleich ist, oder eine Möglichkeit die Punktesets auszurichten. Hat jemand eine Idee? Meine Idee war anfangs eine Ebene auf den Boden zu legen und die Schnittpunkte mit dem untersten Punkt des Kreises zu nehmen. Das hat leider nicht funktioniert. Nun könnte ich von jedem Kreis den Mittelpunkt, mittels einer Skizze ermitteln. Dies wird allerdings sehr aufwändig. Ich denke da gibt es eine einfachere und schnellere Lösung Vielen Dank schon mal im Vorraus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Meinolf Droste Ehrenmitglied V.I.P. h.c. Dipl.Ing
Beiträge: 5145 Registriert: 14.12.2000 NTSI Workstation Core i7-9700K 4.90 GHz 32 GB RAM NVIDIA Quadro P2000 TC 11.5 NX 12.0.2 MP7 NX 1888 testing NX 1899 Beta
|
erstellt am: 14. Jun. 2013 09:25 <-- editieren / zitieren --> Unities abgeben: Nur für Dotcom
Moin beim Erstellen des Punktesets kannst du ein Objekt für den Start des Sets angeben, vielleicht bringt dich das weiter. Aber bist du dir sicher, das du den richtigen Ansatz verfolgst? Wenn du mit Regelgeometrie dein Rohr nachbauen möchtest, benötigst du nicht unbedingt Leitkurven. Eine Durchgangsfläche sollte es auch tun. Und die Kreise kannst du ohne Skizze mittels 3-Punkte-Kreis im 3D Raum erstellen. Kannst du dein Teil hier hochladen? ------------------ Grüße Meinolf Ich steh auf flotte Dreier I know I was born and I know that I'll die but the in between is mine - Pearl Jam Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dotcom Mitglied Student
Beiträge: 10 Registriert: 14.06.2013 Unigraphics NX 7.5
|
erstellt am: 14. Jun. 2013 09:52 <-- editieren / zitieren --> Unities abgeben:
Moin, Das mit dem Startpunkt hatte ich schon ausprobiert, allerdings hat das nicht geholfen. Es ist ein sehr einfaches Bauteil. Hiervon habe ich die STL- Datei erstellt und wie gesagt Schnitte erstellt. Eigentlich wollte ich die Kreise nun mit Splines erstellen, aber mit der 3-Punkte-Methode war das natürlich wesentlich einfacher. Ich lade auch mal die Datei mit den Schnitte in der STL-Datei hoch. Nun will ich die Kreise aufteilen und Leitlinen erstellen und dann den Körper erstellen. Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dotcom Mitglied Student
Beiträge: 10 Registriert: 14.06.2013 Unigraphics NX 7.5
|
erstellt am: 14. Jun. 2013 10:25 <-- editieren / zitieren --> Unities abgeben:
|
tom-nx Ehrenmitglied V.I.P. h.c. CAD-PDM Admin
Beiträge: 3016 Registriert: 13.09.2007 NX1953(NX1973) managed productive NX2007(2015) native testing NX-CAM BCT aClass V21 TC13.2.0.3 Win 10-64bit Dell Precision T3610 Nvidia K2000 3DConnexion Space Explorer
|
erstellt am: 14. Jun. 2013 10:31 <-- editieren / zitieren --> Unities abgeben: Nur für Dotcom
|
Dotcom Mitglied Student
Beiträge: 10 Registriert: 14.06.2013 Unigraphics NX 7.5
|
erstellt am: 14. Jun. 2013 10:49 <-- editieren / zitieren --> Unities abgeben:
|
tom-nx Ehrenmitglied V.I.P. h.c. CAD-PDM Admin
Beiträge: 3016 Registriert: 13.09.2007 NX1953(NX1973) managed productive NX2007(2015) native testing NX-CAM BCT aClass V21 TC13.2.0.3 Win 10-64bit Dell Precision T3610 Nvidia K2000 3DConnexion Space Explorer
|
erstellt am: 14. Jun. 2013 11:09 <-- editieren / zitieren --> Unities abgeben: Nur für Dotcom
das war jetzt einfach mal auf die Schnelle. So ist es fast wie das STL File. Wenn Du das saube haben willst, würde ich mir allerdings Skizzen erstellen und nicht mit diesen Linien arbeiten. Grüße, Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dotcom Mitglied Student
Beiträge: 10 Registriert: 14.06.2013 Unigraphics NX 7.5
|
erstellt am: 14. Jun. 2013 11:26 <-- editieren / zitieren --> Unities abgeben:
|
tom-nx Ehrenmitglied V.I.P. h.c. CAD-PDM Admin
Beiträge: 3016 Registriert: 13.09.2007 NX1953(NX1973) managed productive NX2007(2015) native testing NX-CAM BCT aClass V21 TC13.2.0.3 Win 10-64bit Dell Precision T3610 Nvidia K2000 3DConnexion Space Explorer
|
erstellt am: 14. Jun. 2013 11:32 <-- editieren / zitieren --> Unities abgeben: Nur für Dotcom

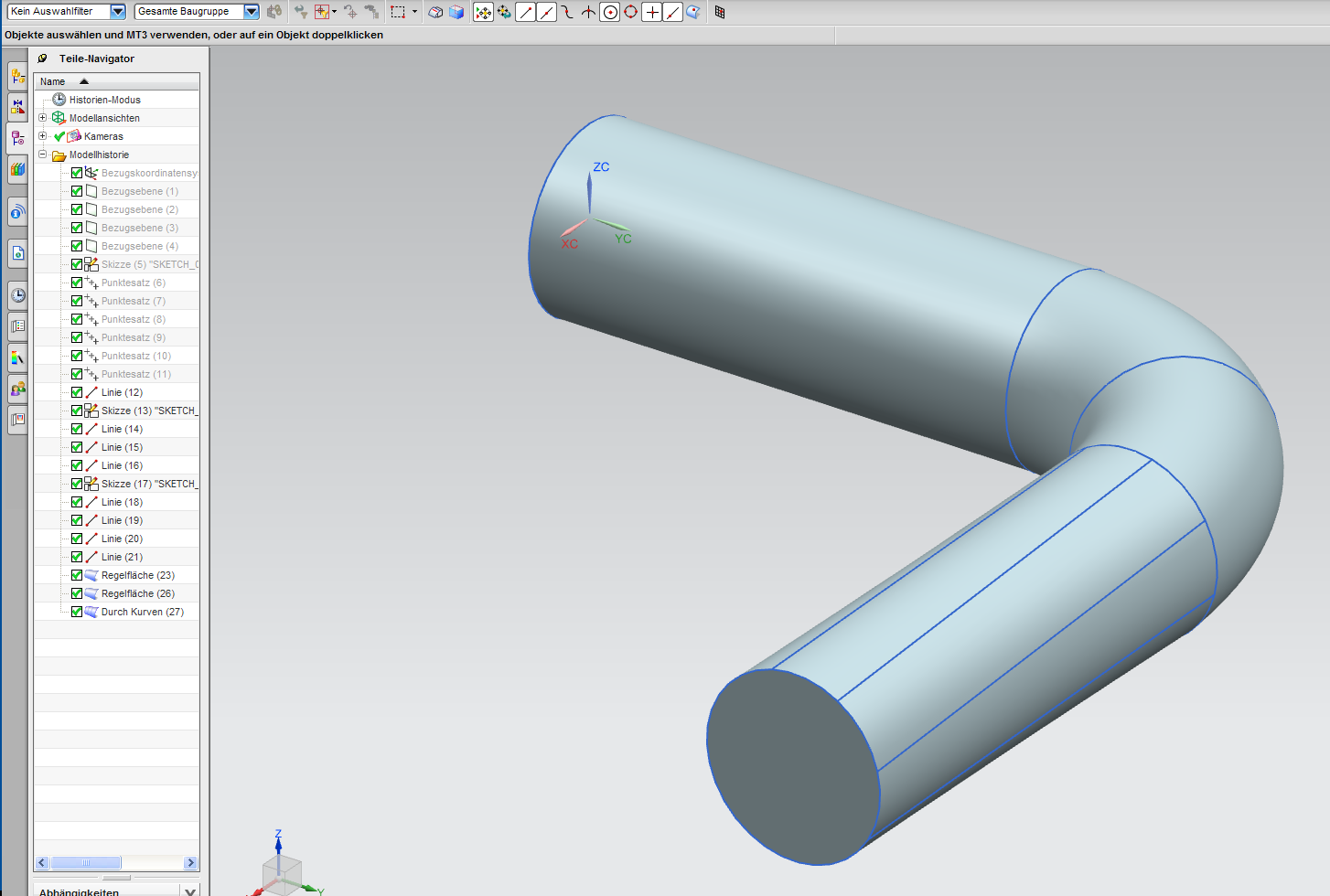

Wenn Du willst lade ich das file rauf? Aber ich habe es mit NX8.5 erstellt, hast Du die auch? Vielleicht helfen dir ja schon mal die beiden Bilder? Wichtig in dem Fall sind Ursprungskurven und deren Ausrichtung, damit sich das Ding nicht verdreht. Grüße, Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Prototypen Mitglied
Beiträge: 17 Registriert: 26.11.2012 NX 9.0.3.4 MP2 Windows7 64bit Core i7 16GB Ram Nvidia Quadro 4000
|
erstellt am: 14. Jun. 2013 11:36 <-- editieren / zitieren --> Unities abgeben: Nur für Dotcom
Hallo Zusammen, ich habe eben mal schnell die Durchmesser die du gemacht hast gemessen und habe da Werte von 19.94 bis 19.98 raus bekommen. Das ist ja alles sehr dicht bei einander... Wenn du also da leichte Toleranzen hast die du verschmerzen kannst, könntest du auch mit der Rohr Funktion den Körper nachbauen. Dafür bräuchtest du dir nur die Mittellinie des Körpers konstruieren und schon hast du einen sehr sauberen Körper. Anbei mal ein Bild mit Durchmesser 20 Rohr. Schnönen Freitag noch Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Meinolf Droste Ehrenmitglied V.I.P. h.c. Dipl.Ing
Beiträge: 5145 Registriert: 14.12.2000 NTSI Workstation Core i7-9700K 4.90 GHz 32 GB RAM NVIDIA Quadro P2000 TC 11.5 NX 12.0.2 MP7 NX 1888 testing NX 1899 Beta
|
erstellt am: 14. Jun. 2013 12:24 <-- editieren / zitieren --> Unities abgeben: Nur für Dotcom
|
Dotcom Mitglied Student
Beiträge: 10 Registriert: 14.06.2013 Unigraphics NX 7.5
|
erstellt am: 14. Jun. 2013 12:52 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank für die zahlreiche Hilfe. Die Idee war es, die Methodik des Reverse Engineering zu verstehen und mich von leichten zu komplexeren Bauteilen zu steigern. Mein Rohr, was ich in die STL-Datei exportiert hatte, habe ich auch mit der Rohrfunktion hergestellt. Ich habe es nun auch auf meine Weise hinbekommen, indem Ich anhand der Leitkurven und der Querschnitte extrudiert habe. Das ist zwar etwas umständlich, aber ich hoffe es hilft mir in der Zukunft bei komplexeren Fragestellung. Leider sind die Verdrehungen immer noch drin,aber die haben am Ende nicht mehr gestört. Aber ich werde bemüht bleiben, diese zu vermeiden. Lade mein Teil auch nochmal hoch, falls jemand interesse daran hat. Nun aber noch einmal vielen Dank für die Denkanstösse, ohne diese, hätte es mich noch ein paar Stündchen mehr gekostet. Bis bald Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
