Hallo zusammen,

kann man aus einem Analysismodell in Catia die erstellte Verformung ( Von Mises Stress ) in eine cgr oder step/ iges Datei umwandeln oder in ein Flächenmodell?

Danke und Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Tweety79,

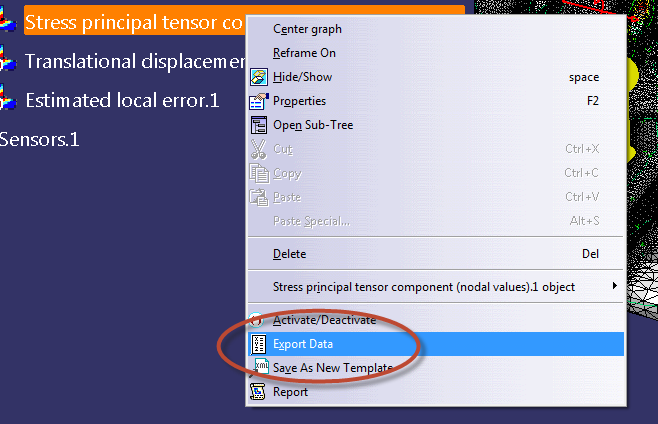

Kannst die Daten (Von Mises Stress) Exportieren. Siehe Bild.

Flächenmodell geht nicht.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Uwe,

danke, dass 3DXML auch zur Auswahl steht, hatte ich komplett übersehen.

Wenn ich das Exportierte Modell nun in Catia lade, macht er automatisch ein Product auf, aus dem ich kein AllcatPart machen kann, um in der Lage zu sein, die aussenfläche abzugreifen - das bleibt leer.
Wie kann ich nun aus dem Product die gesamte Aussenfläche abgreifen, weißt du das zufällig auch?

Danke und Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Hier findest du eine Möglichkeit um cgrs in Flächen umzuwandeln.
(3dxml sind letztlich nur cgrs, in Catia öffnen und wieder abspeichern)
Allerdings wird die Datenmenge sehr hoch. (tesselierte Flächen)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

[Diese Nachricht wurde von bgrittmann am 25. Nov. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mit der Lizenz vom Realistic Shape Optimizer (RSO) kann man die verformte Struktur wieder in Geometrie umwandeln. Die Funktion die das kann heißt Digitized Morphing.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Bernd,

das Macro wäre echt klasse, wenn es funktionieren würde.
Wenn ich es starte kommt sofort ein Error in Zeile 2:
"Dim sInputFile As String".

Weißt du was daran falsch sein kann?
Mein Modell ist als Product vorliegend, allerdings ist im Macro später V4 in den Zeilen, hängt es vielleicht damit zusammen?

Danke und Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Das Makro musst du als CATScript abspeichern.
Für was brauchst du das verformte Modell? Nur zum vergleichen könntest du auch das CGR und das CATPart in einer Baugruppe verbauen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi,

bei mir heißt es cgr.catvbs.
Wenn ich es unbenenne in cgr.CATSkript wird es unbrauchbar und von Catia nicht erkannt als Macro.

Ich möchte die Verformung von einer Manchette an der Abtriebswelle simulieren.
Da ich nicht wußte wie, habe ich im Generative Structural Analysis das Ding durch eine Kraft verformt, das Modell als 3Dxml exportiert und brauche jetzt die Aussenfläche für ein CATPart. Die MAnchette will ich in Stufen so verformen und alle Lagen darstellen.

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Die richtige Endung lautet CATScript.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

OMG!
Kaum macht man's richtig, schon funktioniert es, Danke!
