Hallo@All:

Ich bin Maschinenbau Student und schreibe aktuell an meiner Bachelor Thesis.
Ich habe schon öffter hier im Forum rumgestöbert und die Threads haben mir bisher sehr geholfen.
Zu meinem aktuellen Problem habe ich aber keine Lösung gefunden. Vielleicht wisst ihr ja Rat.

Ich möchte eine FEM Simulation zu einem Antriebsstrang eines Elektromotorradprototypen
überprüfen. Ich muss dazu sagen, das ich mit CATIA noch nie eine FEM Simulation durchgeführt habe.

Ich habe die Bauteile über eine virtuelle Bolzenverbindung verbunden (in der Realität eine Schraubenverbindung).
Bei einigen Bolzen kommt nun folgende Fehlermeldung:

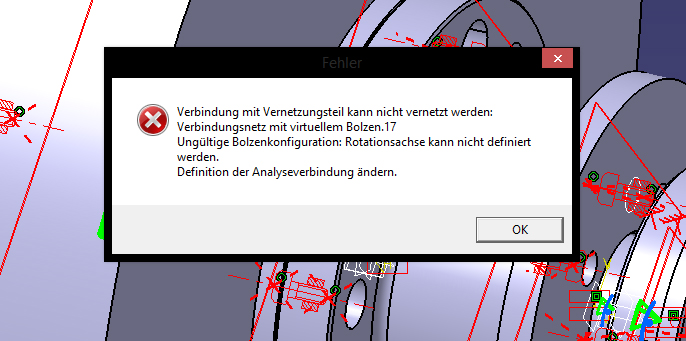

"Verbindung mit Vernetzungsteil kann nicht vernetzt werden:
Verbindungsnetz mit virtuellem Bolzen. 17
Ungültige Bolzenkonfiguration: Rotationsachse kann nicht definiert werden.
Definition der Analyseverbindung ändern."

Irgendwie weis ich nicht woran es liegt. Bei anderen Bohrungen (Geometrisch ähnlich) liegen keine Fehler vor.

Viele Grüße

[Diese Nachricht wurde von Booman989 am 15. Jul. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

>>http://www.pic-upload.de/view-23897459/catida_fehlermeldung.jpg.html

Bitte keine Bilder auf fremde Server laden.
Viele Forumshelfer können aus Sicherheitsgründen nicht vom Arbeitsplatz auf solche Server zugreifen.

Zur Sache kann ich leider nichts beitragen.
>>Ungültige Bolzenkonfiguration
Ein Bild Deines Aufbaus könnte hilfreich sein.

------------------
Rainer Schulze

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo, vielen Dank für den Hinweis. Ich habe die Bilder hier ins Forum hochgeladen.

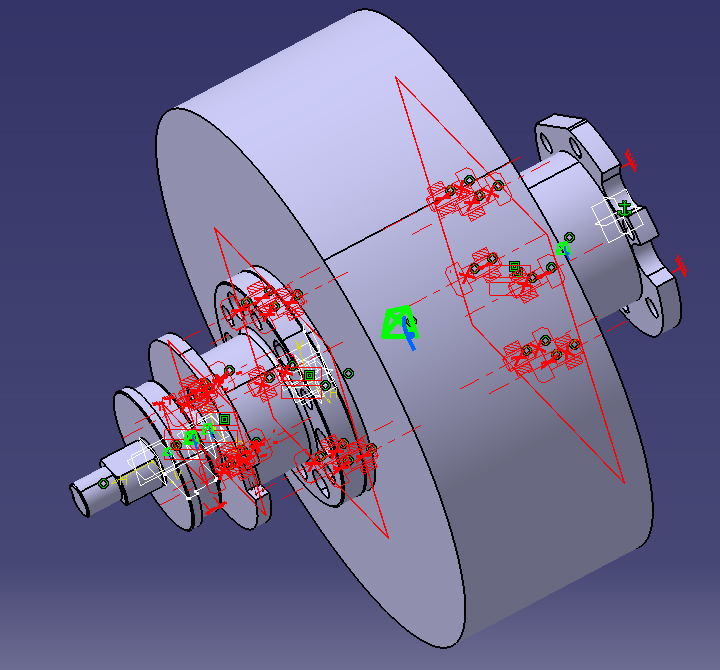

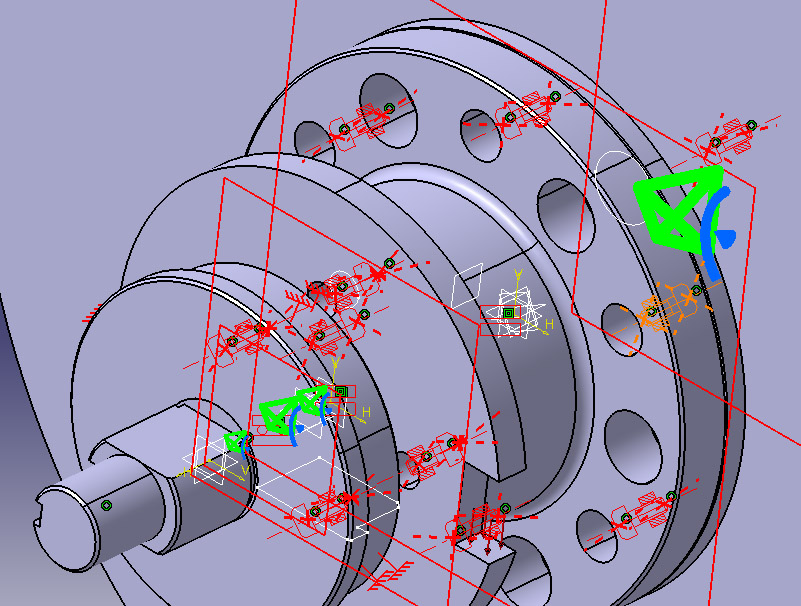

Anbei auch Bilder des Aufbaus. Vorne wird die Kraft eingeleitet, hinten befindet sich ein Festlager. Die Bauteile sind über virtuelle Bolzenverbindungen miteinander verbunden (Macht man das so bei einer Schraubenverbindung?).
