Sehr geehrte Forenmitglieder,

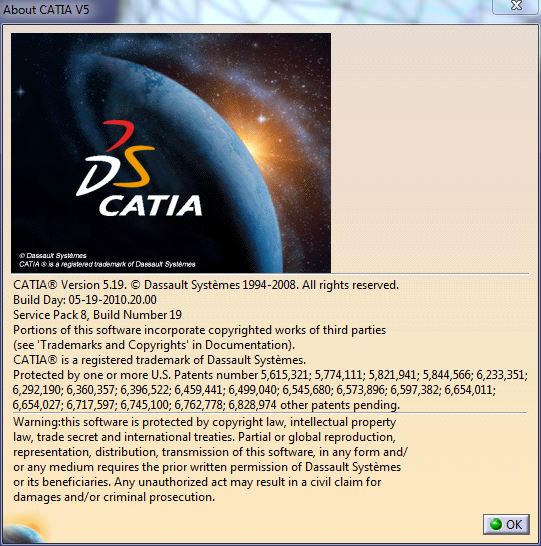

bitte helft mir mit folgendem Problem bei CATIA V5 (eng). Es handelt sich um eine Version auf einem Uni-Rechner.

Eine Welle wird an einem Ende eingespannt und anderen Ende mit einem Moment belastet. Dimensionen und Moment sind bekannt. Generative Structural Analysis - Static Analysis. Wie bekommt man nun die Torsionssteifigkeit (den Winkel)?

Folgendes wird bei Static Case Solution.1 bei Generate Image angezeigt. (Siehe Bild in Anhang).

Mit freundlichen Grüßen

[Diese Nachricht wurde von reapreph123 am 27. Mai. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Willkommen im Forum. Bitte Systeminfo ausfüllen.
Da fallen mir zwei Lösungen ein:
-> in den Eigenschaften der Verschiebungsdarstellung, kannst du unter "Mehr" das Koordinatensystem und dessen Typ (zB Zylindrisch) angeben
-> statt einem Moment eine Verdrehung vorgeben und über einen Reaktionssensor an der Einspannung das Moment ermitteln.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.
