  CATIA V5 FEM
  Berechnung Verbundrohr unter Innendruck

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für CATIA & Co.

KISTERS 3DViewStation: Geniale 3D-Visualisierung für intuitiven HMI Einsatz, eine Pressemitteilung
Autor Thema:  Berechnung Verbundrohr unter Innendruck (2732 mal gelesen)
michael ibsteiner
Mitglied
Konstrukteur


Sehen Sie sich das Profil von michael ibsteiner an!   Senden Sie eine Private Message an michael ibsteiner  Schreiben Sie einen Gästebucheintrag für michael ibsteiner

Beiträge: 34
Registriert: 30.08.2007

CATIA V5, AUTODSEK MOLDFLOW Insight

erstellt am: 27. Jan. 2012 11:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Liebe Forumgemeinde,

habe folgendes Problem. Versuche mich gerade ins CATIA FEM-Tool einzuarbeiten mit folgender Problemstellung:

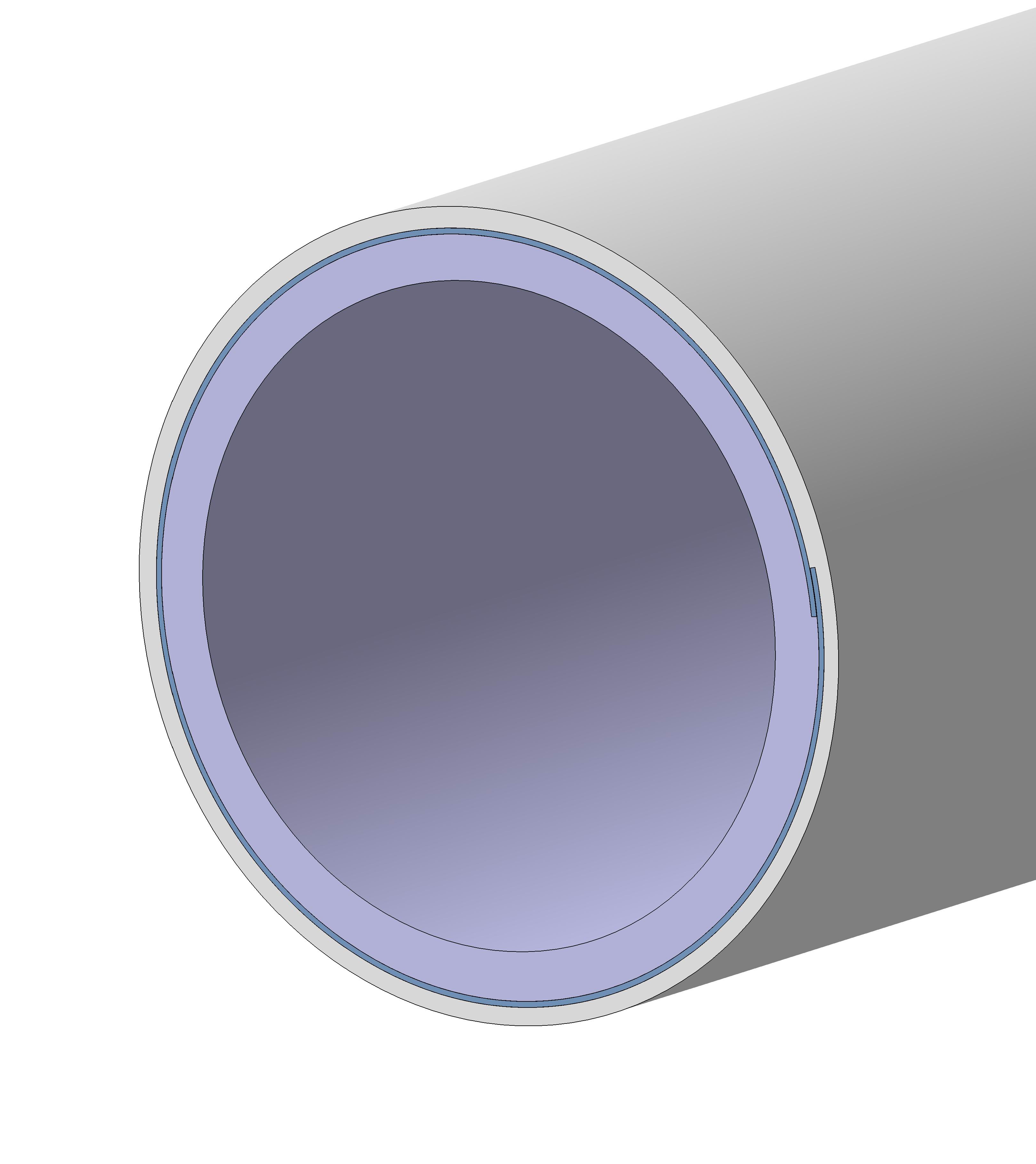

Ich möchte ein Verbundrohr (siehe Anhang) bestehdend aus 3 Schichten (innen PE, in der Mitte ALU und außen wieder PE) mit einem Innendruck von 16 bar beaufschlagen. Die Randbedingungen wie Einspannung und Druck zu setzten ist jetzt glaub ich nicht das große Problem nur wie hänge ich die drei Schichten zusammen? Nur mit einer einfachen Kontaktbedingung über eine allgemeine Verbindung komm ich nicht weiter. Das Ergebnis sofern ich eins bekomme ist nicht brauchbar da ich die Spannungen ja auch halbwegs mit der Hand berechnen kann. Mich würden die Verformungen, im Speziellen die Rohraufweitung intressieren.
Oder ist es etwa nötig über CFD ein Modell aufzubauen?

Vielen Dank schon mal für eure Antworten!

Lg Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
