Hallo zusammen,

ich untersuche ein Ultraschallwerkzeug auf seine Eigenfrequenz. Dazu verwende ich die freie Frequenzanalyse ohne weitere Randbedingungen. Grundsätzlich bin ich mit den Ergebnissen sehr zufrieden, da sie weniger als 1% von meiner Handrechnung abweichen.
Trotzdem wüsste ich gerne, ob es sinnvoll ist das Netz zu verfeinern. Dazu wollte ich einen Sensor - globaler Fehler - einfügen. Ich habe aber nur die Wahl zwischen "Frequenz" und "Masse".
Ist der globale Fehlersensor bei einer freien Frequenzanalyse nie auswählbar?

Vielen Dank!
Gruß Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

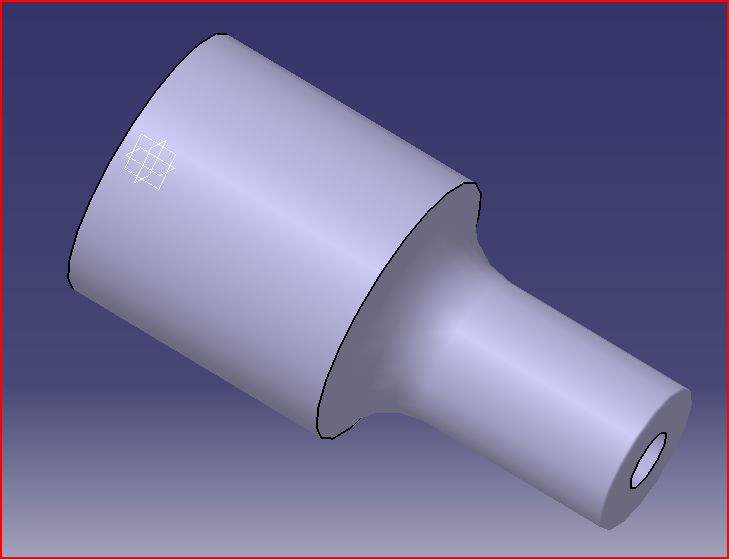

Vielleicht noch ein paar mehr Infos. Wie ihr seht handelt es sich um ein Stufenhorn, verrundet mit R=10mm. Das Material ist Aluminium. Ich suche verständlicherweise die Eigenfrequenz in Längsrichtung. Das Netz ist Parabolisch.

Das erste Ergebnis mit der von Catia vorgeschlagenen Netzgröße 4,584mm, Durchhang 0,734mm liefert mir 35337 Hz. Mein Ziel ist 35kHz.
Zunächst habe ich den Durchhang variiert. Bei 0,5mm bekomme ich 35331,9Hz, bei 1mm 35338,1Hz.
Hierfür hätte ich eine Erklärung.
Mein Gedankengang: Durchhang größer führt zu eckigerer Abbildung der Rundung und damit zu einem Netz, das größer ist als das Bauteil -> entsprechend ist das Netz steifer, die Eigenfrequenz steigt.

Anschließend habe ich die Netzgröße mitvariiert. Ergebnisse:
Netz | Durchhang | Frequenz
4    | 0,2      | 35308,1
3    | 0,2      | 35307,1
2    | 0,734    | 35302
2    | 0,2      | 35302,9

Meine Erklärung wäre wieder die gleiche: Steifigkeit <-> Eigenfrequenz

Scheint gegen 35300Hz zu laufen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

den Fehler kannst du dir mit dem Befehl "New Adaptivity" anzeigen lassen. Einfach die zu untersuchende Vernetzung auswählen. Du kannst dann auch eine Neuberechnung mit einem Fehlerziel durchführen lassen.

------------------
Grüße aus Köln
Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo,

ich habe leider ein ähnliches Problem und leider ist dieser Beitrag auch der einzige (den ich gefunden habe), der das Thema Sensor behandelt.

hier jetzt mein Problem,
ich will einen Globalen Sensor erstellen.
Es sollten nach meinen Übungsunterlagen folgende Sensoren zur auswahl definiert sein.
a. Energie
b. Fehler bei Energie
c. Global Error Rate (%)
d. Maximum Displacement
e. Maximum Von Mieses (Average-ISO...)

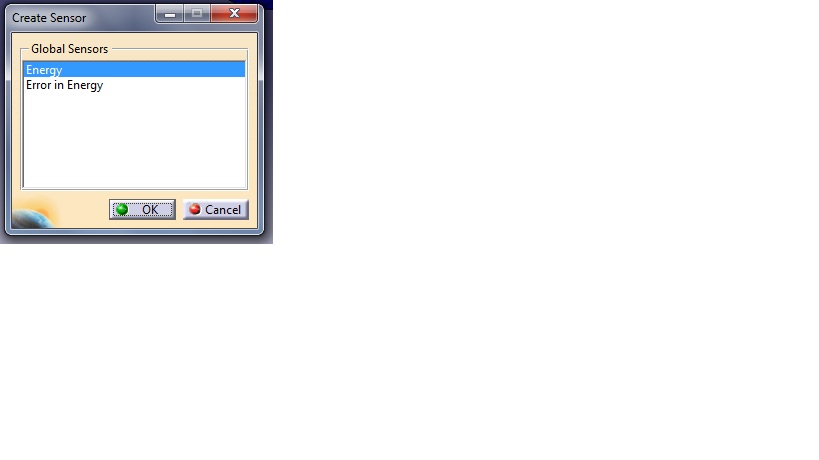

Ich habe aber nur die Auswahl zwischen (s.Bild):
a. Energy
b. Fehler bei Energie

Weiß jemand Rat?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Im Strukturbaum "Sensoren" markieren -> RMT -> Globale Sensor erzeugen

Gruß
Bernd

PS: R11 ist aber nicht mehr ganz zeitgemäß.

------------------
Warum einfach, wenn es auch kompliziert geht.
