  CATIA V5 FEM
  FEM Berechnung starten - Fehler

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

CATIA V5 Grundkurs | Einsteiger - 5 Std. 15 Min

KISTERS 3DViewStation optimiert die Lizenzverwaltung für ihre Kunden, eine Pressemitteilung
Autor Thema:  FEM Berechnung starten - Fehler (1445 mal gelesen)
DaBigFreak
Mitglied


Sehen Sie sich das Profil von DaBigFreak an!   Senden Sie eine Private Message an DaBigFreak  Schreiben Sie einen Gästebucheintrag für DaBigFreak

Beiträge: 3
Registriert: 03.07.2011

erstellt am: 03. Jul. 2011 12:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo zusammen.

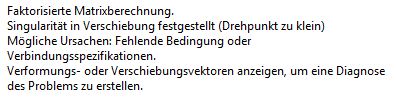

Also ich habe eine FEM-Berechnung soweit fertig, sodass ich nun auf die Schaltfläche Berechnen klicken soll (alles soweit nach Skript). Nun erscheint aber eine Fehlermeldung:


Nun ist nicht meine Frage, was hab ich wohl falsch gemacht, das steht ja quasi da. Was ich nun konkret wissen möchte ist, wie ich

1. Verformungs-Verschiebungsvektoren anzeigen lassen kann, daraus eine Diagnose erstellen
2. Die Bedingungen Verbindungsspezifikationen überprüfen

kann.

CATIA V5 R20

Hoffentlich könnt ihr mir helfen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DaBigFreak
Mitglied


Sehen Sie sich das Profil von DaBigFreak an!   Senden Sie eine Private Message an DaBigFreak  Schreiben Sie einen Gästebucheintrag für DaBigFreak

Beiträge: 3
Registriert: 03.07.2011

erstellt am: 03. Jul. 2011 12:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Okay, habe es nun wohl selbst gefunden.

Es gibt einen Knopf in Form einer Ampel (Modellprüfrogramm). Hier kann man die Verbindungen aufrufen, hier waren noch einige auf "none" gesetzt. Hatte zuvor versucht die Eigenschaften mehrer Kontaktbedingungen gleichzeitig zu definieren, das ging nicht, somit war immer nur die erste oder letzte Bedingung eingetragen. Hier alles nachgearbeitet, nun wird gerechnet^^

Ach, denkste, nun nach einiger Berechnungszeit wieder der Fehler...muss also noch etwas vorliegen.

[Diese Nachricht wurde von DaBigFreak am 03. Jul. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12005
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 03. Jul. 2011 12:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für DaBigFreak 10 Unities + Antwort hilfreich

Servus
Ich vermute es fehlen noch Einspanngen/Randbedingungen. Klick mal auf "Anmieren" in der Symbolleiste "Analysetools", dann siehst du wie das Teil "wegfliegt" oder "wegdreht".

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DaBigFreak
Mitglied


Sehen Sie sich das Profil von DaBigFreak an!   Senden Sie eine Private Message an DaBigFreak  Schreiben Sie einen Gästebucheintrag für DaBigFreak

Beiträge: 3
Registriert: 03.07.2011

erstellt am: 03. Jul. 2011 13:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Vielen herzlichen Dank für diese Info! Das macht einiges einfacher! Erst hier habe ich gesehen, dass ich an einer Stelle falsch geschnitten habe, ein Bauteil was zusammen gehört nun plötzlich zwei Teile waren. Das geändert, alles läuft!

Vielen Dank!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
