Autor Thema:  Einzellast (4257 mal gelesen)
Herrscher24
Mitglied
Maschinenbaustudent


Sehen Sie sich das Profil von Herrscher24 an!   Senden Sie eine Private Message an Herrscher24  Schreiben Sie einen Gästebucheintrag für Herrscher24

Beiträge: 232
Registriert: 12.04.2010

Win XP Prof. 32 Bit SP 3
Solidworks Premium 2009 SP 3
Catia V5 R17,R18,R19

erstellt am: 12. Mai. 2010 11:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Servus, wie kann ich z.b eine Punklast auf einer Platte aufbringen??

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kri
Mitglied
Dipl. Ing. Konstruktion / FEM


Sehen Sie sich das Profil von kri an!   Senden Sie eine Private Message an kri  Schreiben Sie einen Gästebucheintrag für kri

Beiträge: 965
Registriert: 15.12.2004

Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB

erstellt am: 12. Mai. 2010 11:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Herrscher24 10 Unities + Antwort hilfreich

Hallo,

eine kleine Fläche auf die Platte aufnähen (sewing im PD) dabei die Option
simplify geometry ausschalten und dann im FEM diese kleine Fläche beaufschlagen.

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Herrscher24
Mitglied
Maschinenbaustudent


Sehen Sie sich das Profil von Herrscher24 an!   Senden Sie eine Private Message an Herrscher24  Schreiben Sie einen Gästebucheintrag für Herrscher24

Beiträge: 232
Registriert: 12.04.2010

Win XP Prof. 32 Bit SP 3
Solidworks Premium 2009 SP 3
Catia V5 R17,R18,R19

erstellt am: 12. Mai. 2010 11:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

worin besteht denn der unterschied zwischen kontaktbedingung und fixierte bedingung??(beim FEM verknüpfung von Bauteilen)
Ich will 2 Item Profile z.b rechtwinklig aneinander setzten und dann die durchbiegung ermittelnmit einer Streckenlast am ende(Kragarm).
Die Profile sollen später mit Verbindern verbunden werden.Was muss ich dann als verbindungs Typ auswählen??

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Herrscher24
Mitglied
Maschinenbaustudent


Sehen Sie sich das Profil von Herrscher24 an!   Senden Sie eine Private Message an Herrscher24  Schreiben Sie einen Gästebucheintrag für Herrscher24

Beiträge: 232
Registriert: 12.04.2010

Win XP Prof. 32 Bit SP 3
Solidworks Premium 2009 SP 3
Catia V5 R17,R18,R19

erstellt am: 12. Mai. 2010 11:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

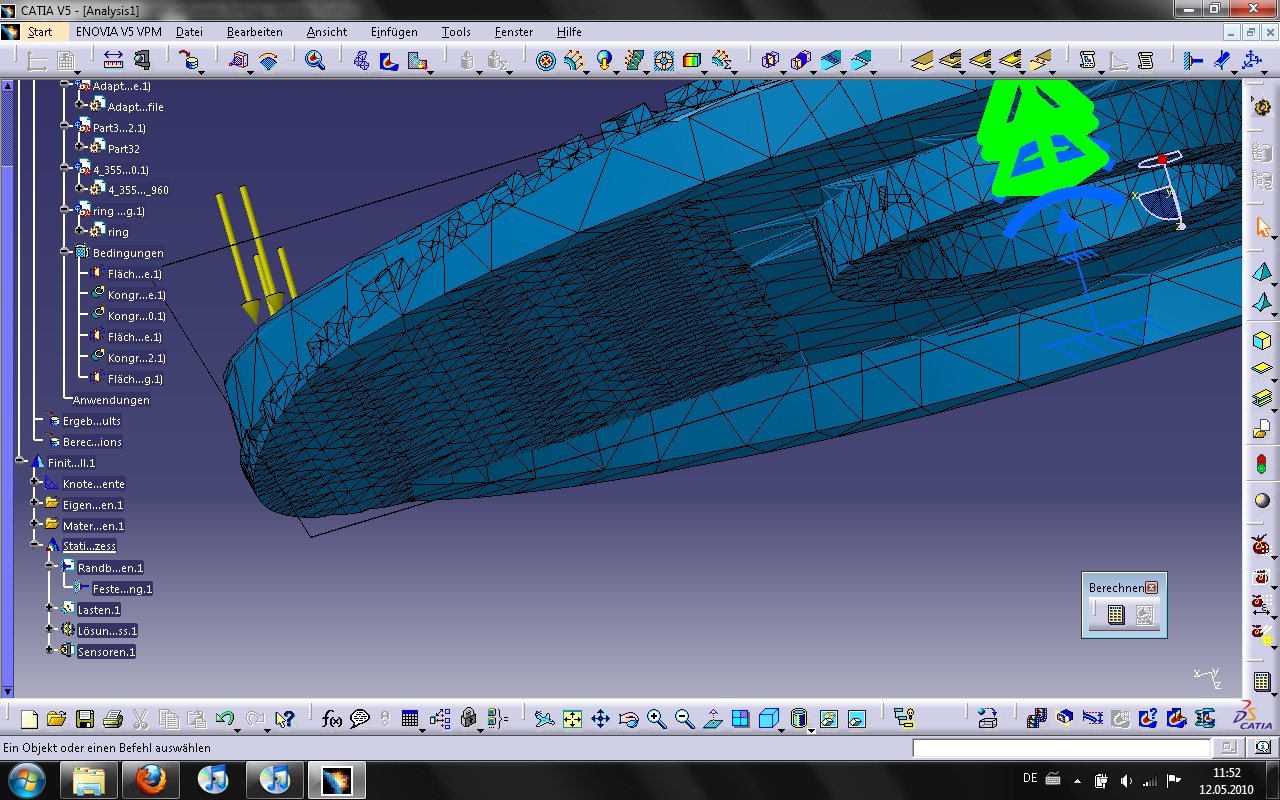

Ich will die angehängte Konstruktin mit einer Punktlast von 1900N am Rand der Platte belasten und dann die Verformung begutachten,aber er verformt nur die obere der 2 Platten und der Ring der drunter sitzt wird auch nicht verformt,hat jemand ne idee oder ne kleine Anleitung dafür??Bin noch ganz neu auf dem Sektor FEM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Herrscher24
Mitglied
Maschinenbaustudent


Sehen Sie sich das Profil von Herrscher24 an!   Senden Sie eine Private Message an Herrscher24  Schreiben Sie einen Gästebucheintrag für Herrscher24

Beiträge: 232
Registriert: 12.04.2010

Win XP Prof. 32 Bit SP 3
Solidworks Premium 2009 SP 3
Catia V5 R17,R18,R19

erstellt am: 12. Mai. 2010 11:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

kri
Mitglied
Dipl. Ing. Konstruktion / FEM


Sehen Sie sich das Profil von kri an!   Senden Sie eine Private Message an kri  Schreiben Sie einen Gästebucheintrag für kri

Beiträge: 965
Registriert: 15.12.2004

Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB

erstellt am: 12. Mai. 2010 12:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Herrscher24 10 Unities + Antwort hilfreich

Hallo,

Kontaktverbindung: nur auf Druck belastbar, gleiten und abheben erlaubt, durchdringung verboten

Fixverbindung: PATTEX fest zusammengeklebt

Bei Baugruppen eine Analyseverbindung erstellen (Icon mit 2 gelben Brettern), dann der Verbindung eine Eigenschaft zuordnen (Fix, Slider, Contact)

------------------
kri

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
