Thema: Kontaktbedingung bei Schraubenverbindung (1864 mal gelesen)
|
doeberc
Mitglied
ing
   Beiträge: 120
Registriert: 15.01.2004
|
erstellt am: 17. Feb. 2009 17:25  <-- editieren / zitieren -->   Unities abgeben:
Hallo, habe eine Baugruppe die aus 2 Flanschen mit Innendruck besteht und von 12 Schrauben zusammengehalten wird (siehe Bild). Da ich die Kraft in den Schrauben wissen will, habe ich diese real eingefügt. Habe jetzt 24 ALLGEMEINE ANALYSEVERBINDUNGEN ertellt und möchte darauf die Kontaktbedingungen (unter den Schraubenköpfen) bzw. die Fixiertbedingungen (am Gewinde) anbringen. Bei Auswahl des Stützelementes (die Allg. Analysebedingungen) kommt aber immer die Fehlermeldung auf Bild 2 die schwer zu deuten ist. Kann mir jemand weiterhelfen? Danke vorab C. Döbert ------------------
Wenn etwas nicht klappt probier ich einfach was anderes - vielleicht klappt das auch nicht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kri
Mitglied
Dipl. Ing. Konstruktion / FEM
Beiträge: 965
Registriert: 15.12.2004 Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 17. Feb. 2009 17:30 <-- editieren / zitieren --> Unities abgeben: Nur für doeberc
|
doeberc
Mitglied
ing
Beiträge: 120
Registriert: 15.01.2004
|
erstellt am: 17. Feb. 2009 18:02 <-- editieren / zitieren --> Unities abgeben:

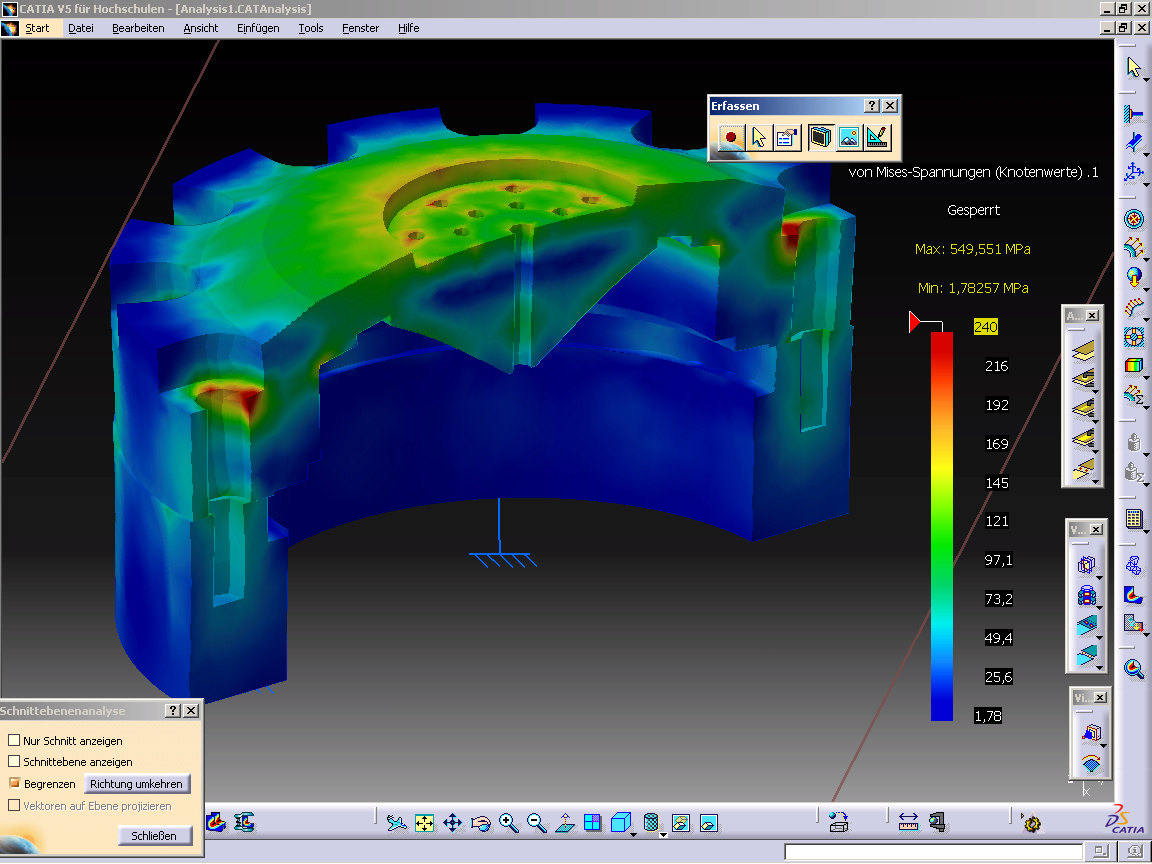

Danke für die schnelle Antwort, also bei Elementgröße 1,9mm und Durchhang 0,6mm klappt's noch nicht. Mach ich das Netz kleiner reicht der Speicherplatz für's Vernetzen nicht mehr. Habe die ganze Konstruktion vorher ohne Schrauben gerechnet (mit Eigenschaft federnde Bolzenverbindung) und hat super geklappt (s. Bild). Leider bekomm ich da aber nicht die Schraubenkräfte raus. Gibt's da irgendein Trick mit Sensor oder ähnlichem die Schraubenkraft rauszubekommen. Dürfte theoretisch ja kein Problem für das FE Programm sein. Viele Grüße, Döbert ------------------
Wenn etwas nicht klappt probier ich einfach was anderes - vielleicht klappt das auch nicht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kri
Mitglied
Dipl. Ing. Konstruktion / FEM
Beiträge: 965
Registriert: 15.12.2004 Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 18. Feb. 2009 08:44 <-- editieren / zitieren --> Unities abgeben: Nur für doeberc
Hallo, dein Netz sieht erst mal nicht so grob aus.
Wie hast Du die Kontaktbedingung erstellt?
Über Baugruppe oder Analyseverbindung?
Ich benutze nur Analyseverbindungen.
1. Analyseverbindung herstellen
2. Eigenschaft zuordnen (Kontakt)
3. Sicherheitsabstand im Kontakt aktivieren (z.B. 0,01 oder 0,005) ------------------
