Thema: 2 Biegefälle überlagern (2190 mal gelesen)
|
Alexx78
Mitglied
Student
   Beiträge: 16
Registriert: 15.12.2008
|
erstellt am: 11. Feb. 2009 15:45  <-- editieren / zitieren -->   Unities abgeben:

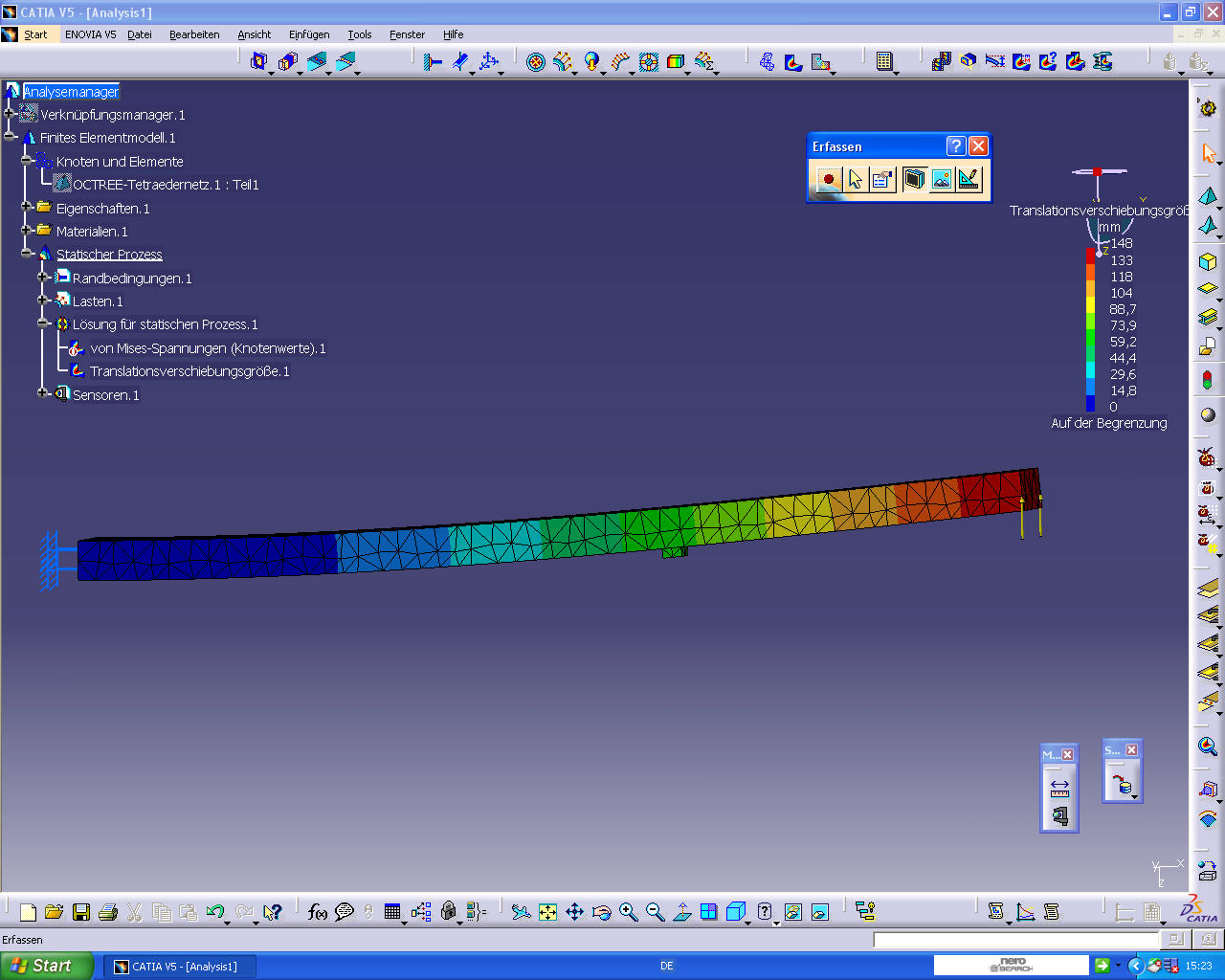

Hallo Experten!!! Ich muss einem Träger eine definierte Kurve aufzwingen. Ich möchte wie im Bild gezeigt den "einfachen" Lastfall (feste Einspannung und Kraft an der Spitze)durchführen und die sich ergebende Kurve korrigieren. An dem kleinen Klotz an der Unterseite habe ich eine Verschiebung von ca 70 mm (laut Handrechnung und Catia). Wie kann ich hier eine Korrektur vornehmen und die Verschiebung des Klotzes auf nur zB. 50 mm ändern (bei gleichbleibender Krafteinleitung an der Spitze)?
Den Befehl "erzwungene Verschiebung" kenne ich, aber wie kann ich diese "Reihenfolge" herstellen? ( 1. Kraft einleiten, Kurve betrachten. 2. Verschiebung aufzwingen, Kurve korrigieren)
Zum Verständnis:
Ich muß einen Träger biegen, habe an der Spitze einen Aktuator und will nachträglich die Kurve über Spindeln exakt einstellen.
Auf die Antworten bin ich gespannt...ich zähl auf Euch!!!
Danke im Voraus
Gruß
Alex Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kri
Mitglied
Dipl. Ing. Konstruktion / FEM
Beiträge: 965
Registriert: 15.12.2004 Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 12. Feb. 2009 08:42 <-- editieren / zitieren --> Unities abgeben: Nur für Alexx78
|
Alexx78
Mitglied
Student
Beiträge: 16
Registriert: 15.12.2008
|
erstellt am: 12. Feb. 2009 11:12 <-- editieren / zitieren --> Unities abgeben:
Hallo Kri, ich glaube ich habe mich nicht deutlich genug ausgedrückt.
Neuer Versuch (etwas abgewandelt):
Ich habe eine vorgegebene Biegeline (Funktion 3. Grades). Der Träger soll sich nach dieser Kurve verformen. Ich habe mir jetzt Stützstellen ausgerechnet(an welcher Stelle herrscht welche Auslenkung), diese kann ich jetzt als "erzwungene Verschiebung" aufgeben und erhalte die gewünschte Form des Trägers. An der festen Einspannung habe ich einen Reaktionkraftsensor angebracht, dieser zeigt mir aber nur die gesamte benötigte Kraft. Wie kann ich mir die Kraft ausgeben lassen, die an den einzelnen Verschiebungspunkten aufgebracht werden muß? Ich brauche quasi die Schnittkräfte.
Mein Ziel ist es die Kurve nur durch Vorgabe der Kräfte zu realisieren und nicht mehr über die erzwungene Verschiebung.
Ich hoffe ich habe mich dieses Mal verstädlicher ausgedrückt!? Gruß ALex Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kri
Mitglied
Dipl. Ing. Konstruktion / FEM
Beiträge: 965
Registriert: 15.12.2004 Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 12. Feb. 2009 12:42 <-- editieren / zitieren --> Unities abgeben: Nur für Alexx78
Hallo, ein sehr einfacher Weg wäre eine Itterationsschleife.
Catia hat einen linearer Solver.
D.h. 100N 10mm und 50N 5mm.
Du kannst also die Ermittellte Kraft und Tranlation im Verhältniss zur gewünschten Translation umrechnen. ------------------
kri Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
