Thema: Symmetrische Bauteile (2824 mal gelesen)
|
Montreal
Mitglied
Student
   Beiträge: 16
Registriert: 03.10.2007
|
erstellt am: 05. Okt. 2007 11:05  <-- editieren / zitieren -->   Unities abgeben:
Hallo zusammen, aus der FEM ist mir bekannt, das man Bauteile oder Baugruppen die bezüglich einer Ebenen symmetrisch sind spiegeln kann sowie deren Randbedingungen. Wie lässt sich dies in GPS und GAS realisieren? Ich komme leider nicht weiter. Herzliche Grüsse Ramón Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
GeraldSA
Mitglied
Ingenieur
Beiträge: 20
Registriert: 08.03.2007 Microsoft Windows XP Professional SP2
Dell Precision M90
Intel Core 2
2GB RAM
Quadro FX1500, 256MB
|
erstellt am: 05. Okt. 2007 12:08 <-- editieren / zitieren --> Unities abgeben: Nur für Montreal

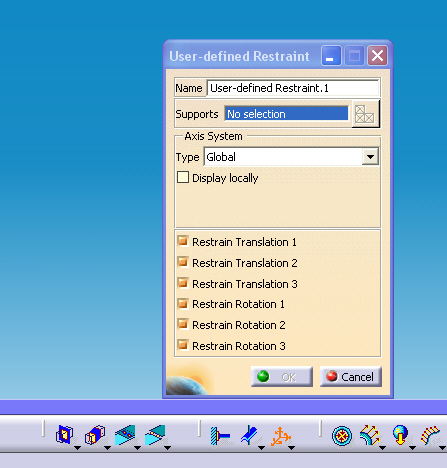

Hallo Ramon, ich glaube Du meinst symmetrie Randbedingungen. Diese kann man setzen wie Du richtig sagst bei symmetrischen Bauteilen um Rechenzeit zu sparen bzw. um kniffliegen Einspannungen aus dem Weg zu gehen. Den Befehl in CATIA dazu hab ich angehangen. Hier kannst Du die einzelnen Freiheitsgrade (x,y,z & rotatorisch um x,y,z) so setzen das die symmetrie Bedingung erfuellt ist. Aber auf den Betrag der Lasten aufpassen, der aendert sich natuerlich. Es waere hilfreich wenn Du eine Kopie deines Bauteils anhaengen wuerdest. Gruss Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
femcons
Mitglied
Beiträge: 2
Registriert: 18.04.2007
|
erstellt am: 07. Okt. 2007 15:40 <-- editieren / zitieren --> Unities abgeben: Nur für Montreal
|
Montreal
Mitglied
Student
Beiträge: 16
Registriert: 03.10.2007
|
erstellt am: 08. Okt. 2007 07:42 <-- editieren / zitieren --> Unities abgeben:
|
kri
Mitglied
Dipl. Ing. Konstruktion / FEM
Beiträge: 965
Registriert: 15.12.2004 Hauptrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
Intel XEON E5345 4x2,33GHz
16GB RAM
Quadro FX 3450/4000 SDI 256MB
-
Zweitrechner
CATIA V5R12, R14, R16 32/64Bit
Windows XP Pro X64 Edition
2x Intel Pentium D 3.2GHz
4GB RAM
Quadro FX 3450/4000 SDI 256MB
|
erstellt am: 08. Okt. 2007 09:01 <-- editieren / zitieren --> Unities abgeben: Nur für Montreal
Hallo, Du kannst auch problemlos das halbe Teil rechnen.
Wenn es wirklich symmetrisch ist, auch die Belastung! Einfach starres virtuelles Teil auf die Schittplane packen und UserEinspannung
als Dreh/Gleitlager definieren.
D.h. bei SymPlane XZ:
ACHTUNG es darf keine Y-Komponenete in der Belastung sein. T1 frei
T2 fix
T3 frei
R1 fix
R2 frei
R3 fix ------------------
kri Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
