Hallo erstmal, ich bin Projektingenieur der Firma Hübner in Kassel und  arbeite ein wenig mit FEM. Zu Übungszwecken habe ich mal folgendes Problem versucht zu berechnen.
Ich habe einen Metallstab, d=10mm der auf ein Gummi-Holkammerprofil drückt.
Bis zu 12mm kann ich das Profil drücken, so das noch alles in Ordnung ist, dann müsste aber die obere Kammerwandung mit der unteren in Kontakt treten und eine andere Verformung erzeugen, wenn ich weiter drauf drücke.

Jetzt zu meiner Frage: Gibt es in Catia V5 eine Funktion mit der ich "späte" Kontaktbedingungen berechnen lassen kann. Es ist eine Baugruppe.
Da es ein Gummiprofil ist bräuchte ich ein Nichtlineares Berechnungsprogramm wie Ansys, aber wenn ich das Profil aus Stahl oder Alu mache und entsprechend belaste, stehe ich an dieser Stelle ja vor dem gleichen Problem.
Gibts da eine Lösung für??

------------------
Wenn Du ein Problem nicht lösen kannst, liegt es darann, das Du Dich an die Regeln hälst.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mustaine
Ehrenmitglied V.I.P. h.c.



Sehen Sie sich das Profil von Mustaine an!   Senden Sie eine Private Message an Mustaine  Schreiben Sie einen Gästebucheintrag für Mustaine

Beiträge: 3585
Registriert: 04.08.2005

Abaqus

erstellt am: 08. Mai. 2007 17:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für LKrug 10 Unities + Antwort hilfreich

Nein. Wechselnde Kontaktsituationen sind eine Nichtlinearität. Deswegen wirst du das mit dem linearen Solver in CATIA nicht rechnen können, auch wenn das Materialverhalten linear ist.

Sobald eine Nichtlinearität auftritt und berücksichtigt werden muss, müsst du einen nichtlinearen Solver verwenden. Am weitesten verbreitet sind da ABAQUS und ANSYS. ABAQUS hat mit "ABAQUS for CATIA V5" (kurz AFC) auch eine in CATIA integrierte Oberfläche im Angebot.

[Diese Nachricht wurde von Mustaine am 08. Mai. 2007 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kle
Mitglied
Professor i. R.


Sehen Sie sich das Profil von kle an!   Senden Sie eine Private Message an kle  Schreiben Sie einen Gästebucheintrag für kle

Beiträge: 356
Registriert: 01.10.2005

erstellt am: 08. Mai. 2007 21:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für LKrug 10 Unities + Antwort hilfreich






Hallo LKrug,

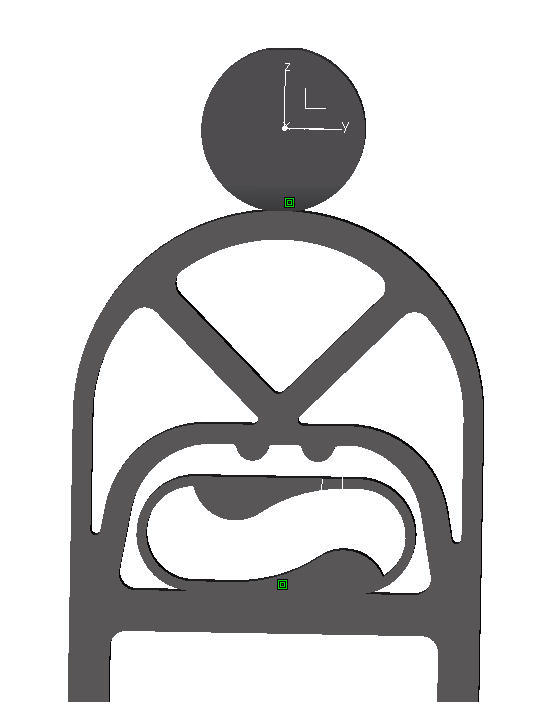

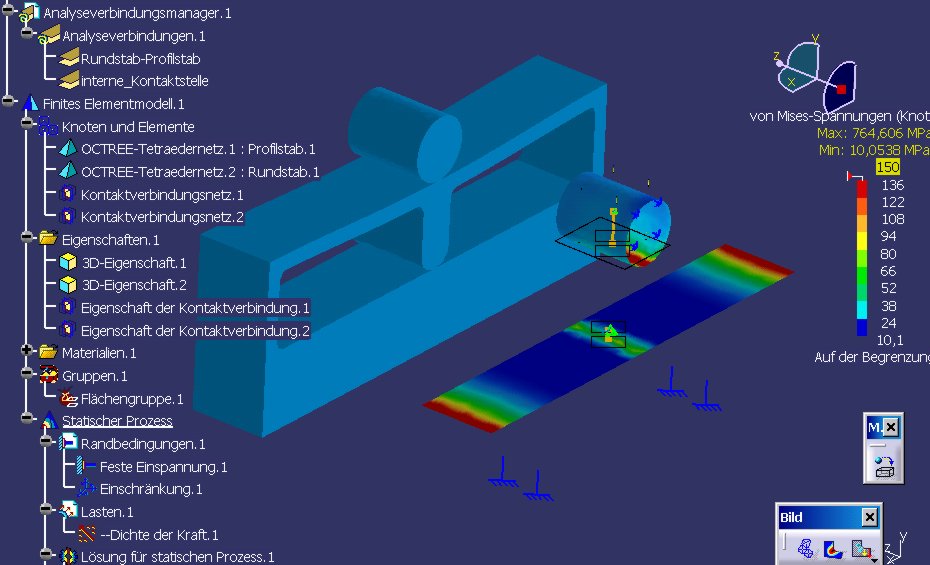

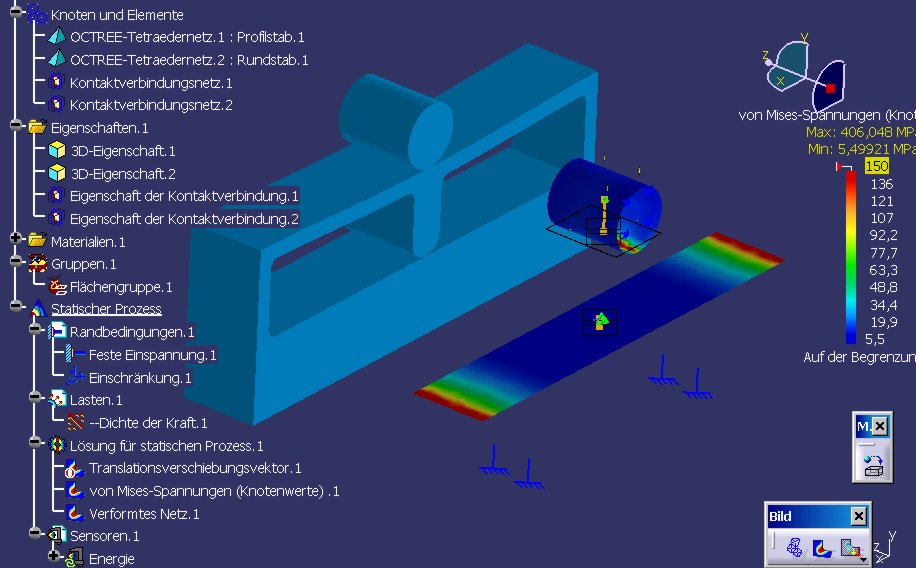

im Prinzip geht das natürlich auch mit CATIA-FEM. Im Beispiel (Anhang) habe ich eine interne Kontaktstelle, die erst nach 5 mm Durchbiegung aufsetzt.
