Thema: zul. Spannung und Festigkeitswerte (2075 mal gelesen)

derAufgeregte
Mitglied
QSM

Senden Sie eine Private Message an derAufgeregte

Schreiben Sie einen Gästebucheintrag für derAufgeregte

Beiträge: 51
Registriert: 17.08.2005

erstellt am: 05. Jun. 2006 12:53

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo,

ich habe mir mal ein Teil meiner Konstruktion genommen und mit FEM berechnen lassen.
Mein Ziel ist es das Teil auf seine Biegefestigkeit zu prüfen.
Ich habe das Teil fest eingespannt eine Kraft definiert und auf eine feine Vernetzung geachtet und berechnen lassen.

Das Ergebniss im Bild eine Farbskarla mit Werten.
Was sagt der oberste Wert aus, ist das die Höchstspannung ?
Und ist diese repräsentativ zum Vergleich mit sigma bzul ?

Gruß und einen schönen Pfingstmontag

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

petker
Mitglied
Student

Senden Sie eine Private Message an petker

Schreiben Sie einen Gästebucheintrag für petker

Beiträge: 23
Registriert: 03.06.2006

erstellt am: 05. Jun. 2006 14:19

<-- editieren / zitieren -->

Unities abgeben:

Nur für derAufgeregte

Den Maximalwert im Bild kannst du dir doch rausgeben.

Im Icon Analysetools kannst du Extremwert bei Bild auswählen und dann den Betrag und der Ort der Maximalspannung angeben lassen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

derAufgeregte
Mitglied
QSM

Beiträge: 51
Registriert: 17.08.2005

erstellt am: 05. Jun. 2006 14:54

<-- editieren / zitieren -->

Unities abgeben:

Ok, Analysetool habe ich gfunden.
Aber was gebe ich da bei "Anzahl bei minimaler und maximaler Extremwerte" ein ?
Die zul. Spannungen für Stahl ?

P.S Leider ist kein Bild bei Deinem Link zu sehen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

petker
Mitglied
Student

Beiträge: 23
Registriert: 03.06.2006

erstellt am: 05. Jun. 2006 15:00

<-- editieren / zitieren -->

Unities abgeben:

Nur für derAufgeregte

Da gibst du einfach die Anzahl, also wieviele Stellen du haben willst, der Maxima bzw Minima an. Also bei 1 bekommst du die Maximalspannung im Bauteil. Die werte in der Skala sind jeweils die untere Grenze für die zugehörige Farbe. wenn du doppelt klickst aufs Skala erscheint ein Fenster wo du einzelne Grenzen für die Farben einstellen kannst

p.s.

mit dem bild war fehler von mir, sollte keins rein

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

derAufgeregte
Mitglied
QSM

Beiträge: 51
Registriert: 17.08.2005

erstellt am: 05. Jun. 2006 15:21

<-- editieren / zitieren -->

Unities abgeben:


Jo,Danke hat geklappt.

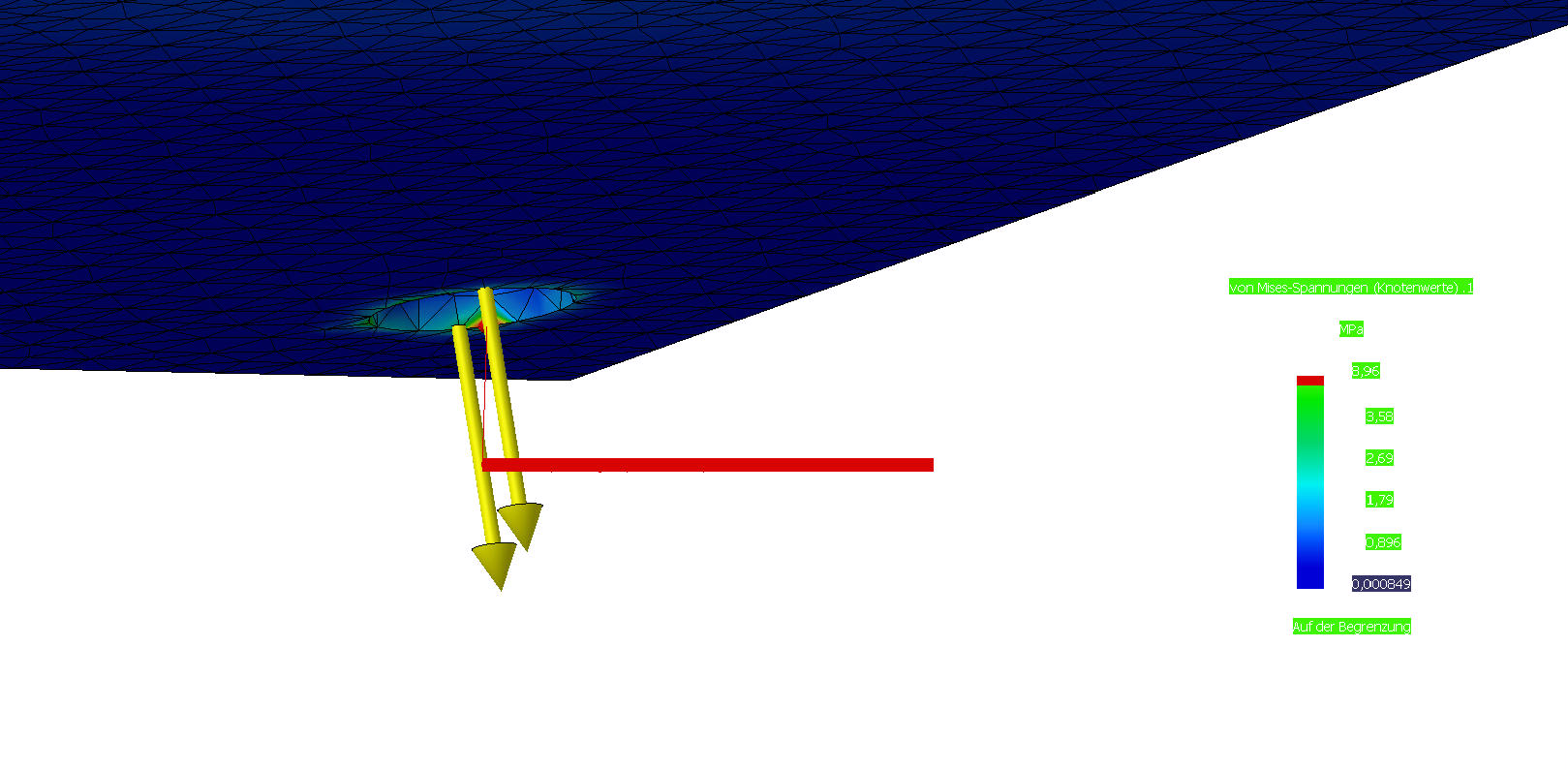

Kannst Du mir noch verraten, ob man den max.roten Balken (siehe Bild) irgenwie Sichtbar bekommt. Man muss immer auf den Balken das er zeigt was für Werte darin stehen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

petker
Mitglied
Student

Beiträge: 23
Registriert: 03.06.2006

erstellt am: 05. Jun. 2006 15:52

<-- editieren / zitieren -->

Unities abgeben:

Nur für derAufgeregte

meinst du den schriftzug mit der maximalspannung?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

derAufgeregte
Mitglied
QSM

Beiträge: 51
Registriert: 17.08.2005

erstellt am: 05. Jun. 2006 16:49
