Hallo,

heute ist mein Fragentag.

Habe mal drei Bilder angehangen.

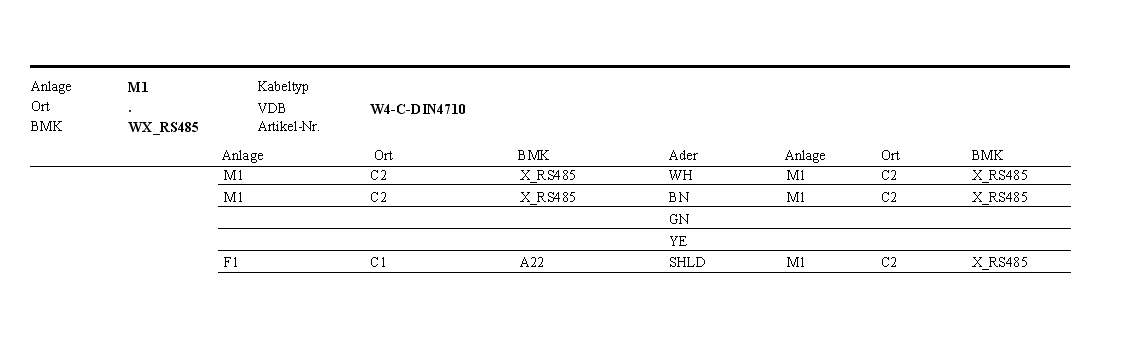

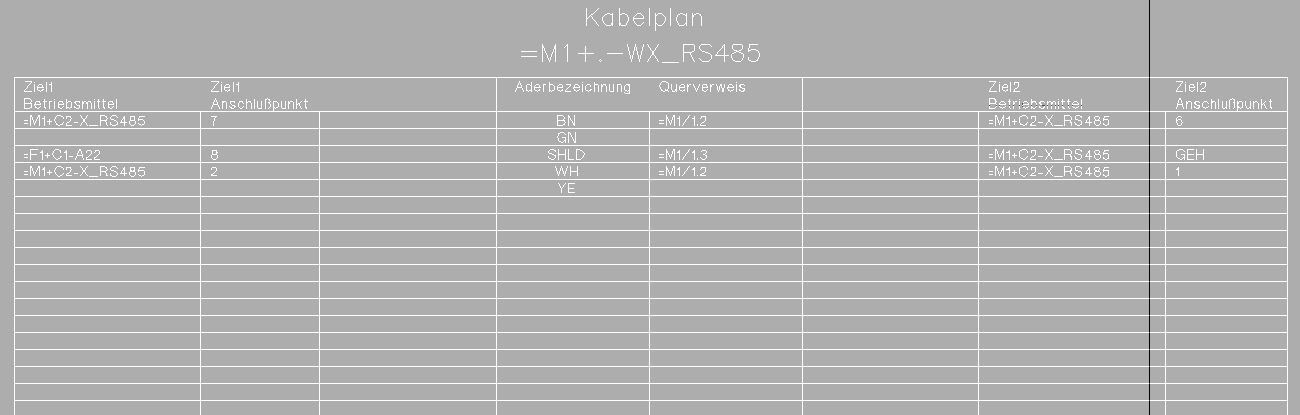

Was ist in meinem Stromlaufplan AERO-logisch nicht korrekt, daß die Kabelziele 1 für die Adern BN und WH falsch ausgegeben werden???
Der Stecker ist vom Typ TS2 - mehrpolig.

Danke Steffen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo,

als erstes würde ich den fehler einkreisen.
wenn du die brücke am stecker 1/2 und 6/7 löscht, ist dann die kabelauswertung korrekt ?
ein bild mit "anschlußrichtungssymbole" sichtbar wäre auch hilfreich.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von jens.boa:

....
als erstes würde ich den fehler einkreisen.
....

---

Hallo jens,

habe ich getan.

1. Ohne "Draht-Brücken" wird, wie zu erwarten, alles richtig dargestellt.
2. Die Anschlußrichtungen spielen keine Rolle, egal wie sie stehen (alle intern oder extern oder gemischt). Sie stehen natürlich sonst immer auf einer Richtung, damit der Steckerplan stimmt.

Das Bauteil oben ist eine Logische Box (siehe Anlagen im Beitrag oben).

Ich habe die Vermutung, das es irgendwie mit der Anzahl der Anschlußmöglichkeiten an einem Stecker zusammenhängt. Muß ich evtl. ein anderes Symbol nehmen? Verstehe die Logik nicht.
Ist doch eigentlich eine ganz normale elektrotechnische Gegebenheit mit "Brücken" im Stecker (Sub-D).
Tritt den das nur bei mir auf oder nutzt ihr die Kabelpläne bzw. Aderlisten nicht??

Gruß Steffen
