Moin,

Situation:
Klemmleiste - Einzelne Adern eines Kabels - Kabel (nur eine Linie) - Einzelne Adern eines Kabels - Klemmleiste

Wie mache ich das richtig, damit Elcad trotzdem noch eine Verbindung zwischen den beiden Klemmleisten erkennt? siehe Bild.

MfG
Heiko

------------------
www.rompelsoft.de - von mir programmierte Tools
Smilies für Forenbeiträge

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bodo_M
Moderator

Senden Sie eine Private Message an Bodo_M

Schreiben Sie einen Gästebucheintrag für Bodo_M

Beiträge: 5304
Registriert: 15.11.2001

erstellt am: 27. Apr. 2012 09:57

<-- editieren / zitieren -->

Unities abgeben:

Nur für HRompel

moin Heiko,

welche klemme von x20 wird denn mit welcher klemme von x21 verbunden?

------------------
tschüss aus hannover
bodo m

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HRompel
Ehrenmitglied V.I.P. h.c.
Technischer Systemplaner - Elektrotechnik

Beiträge: 3473
Registriert: 02.11.2001

erstellt am: 27. Apr. 2012 10:18

<-- editieren / zitieren -->

Unities abgeben:

Hallo Bodo,

Zitat:
Original erstellt von Bodo_M:
moin Heiko,
welche klemme von x20 wird denn mit welcher klemme von x21 verbunden?

1:1

Gruß Heiko

------------------
www.rompelsoft.de - von mir programmierte Tools
Smilies für Forenbeiträge

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bodo_M
Moderator

Beiträge: 5304
Registriert: 15.11.2001

erstellt am: 27. Apr. 2012 10:31

<-- editieren / zitieren -->

Unities abgeben:

Nur für HRompel

hallo Heiko,

und woher soll elcad das wissen? also bei dieser darstellung........

------------------
tschüss aus hannover
bodo m

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

HRompel
Ehrenmitglied V.I.P. h.c.
Technischer Systemplaner - Elektrotechnik

Beiträge: 3473
Registriert: 02.11.2001

erstellt am: 27. Apr. 2012 10:34

<-- editieren / zitieren -->

Unities abgeben:

Hallo Bodo,

Zitat:
Original erstellt von Bodo_M:
hallo Heiko,
und woher soll elcad das wissen? also bei dieser darstellung........

Genau das ist ja meine Frage. Gibt es Vielleicht ein Klemme der ihr Gegenstück eintragen kann, so das Im Klemmenplan die Richtigen Ziele auftauschen und die Verbindung selber wird dann nur grafisch dargestellt?

MfG
Heiko

------------------
www.rompelsoft.de - von mir programmierte Tools
Smilies für Forenbeiträge

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bodo_M
Moderator

Beiträge: 5304
Registriert: 15.11.2001

erstellt am: 27. Apr. 2012 10:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für HRompel

hallo Heiko,

meines wissens gibt es das nicht.

------------------
tschüss aus hannover
bodo m

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Re2003
Mitglied
Elektroingenieur

Senden Sie eine Private Message an Re2003

Schreiben Sie einen Gästebucheintrag für Re2003

Beiträge: 124
Registriert: 07.08.2003

erstellt am: 27. Apr. 2012 10:50

<-- editieren / zitieren -->

Unities abgeben:

Nur für HRompel

Hallo Heiko,
wenn Du mutig bist und Dir der Zorn von Kollegen die das weiterbearbeiten müssen nichts ausmacht, könntest Du zuerst abgewinkelte Verbindungen erzeugen, die Du dann auf minimalen Abstand zusammenschiebst. Normativ korrekt müsstest Du noch jedem Verbindungsende ein Leiterkennzeichen (als Text) angeben.
Du meinst Busverbindungen oder zusammengefasste Verbindungen, aber dieses Element gibt es leider in ELCAD nicht.

gruss, erich

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Strohli
Mitglied

Senden Sie eine Private Message an Strohli

Schreiben Sie einen Gästebucheintrag für Strohli

Beiträge: 861
Registriert: 20.09.2002

erstellt am: 27. Apr. 2012 16:26

<-- editieren / zitieren -->

Unities abgeben:

Nur für HRompel

Wie Re2003 erwähnt gibt es das so in ELCAD nicht.
(Wobei die Verbindungen eher rechtwinklig anstatt schräg dargestellt sind)
Hierfür benötigt man Systeme, in denen man die Verdrahtung auch
datenbankorientiert durchführen kann, wie EB oder andere.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Re2003
Mitglied
Elektroingenieur

Beiträge: 124
Registriert: 07.08.2003

erstellt am: 27. Apr. 2012 17:41

<-- editieren / zitieren -->

Unities abgeben:

Nur für HRompel


Hallo Strohli,

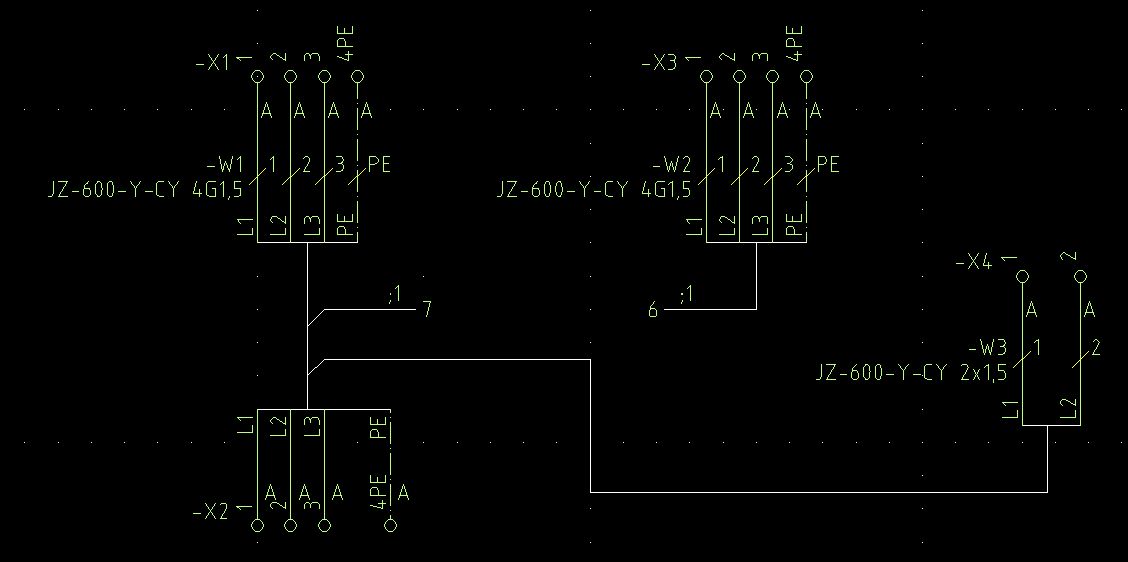

ich habe mal in meinem Museums MALTA-Handbuch von 1984 nachgesehen wie es dort realisiert war. Es gab da ein Zeichenelement "Strichbalken", das mehrere Verbindungen zusammengefasst hat und auch über Abbruchstellen hinweg anhand der Kennungen verbunden hat. Sah dann ungefähr so wie in dem Bld aus.
Es ginge also auch ohne Datenbank.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

erstellt am: 02. Mai. 2012 19:16

<-- editieren / zitieren -->

Hallo Heiko,

ich kenne den "Strichbalken" nicht, aber die Umsetzung ist nicht schwer. Wir bei
Siemens (Energy) haben solche Abbruch-Symbole, mit dem einzigen Unterschied,
dass sich ein Querverweis zwischen den "Sammelbalken" befindet. Bei meinen
Abteilungs-Symbolen, erscheint sogar das Kabel auf beiden Seiten.

Kann Dir morgen mal ein Muster als Bild anhängen, denn die Siemens-Symbole
funktionieren nicht mit Aucotec-Standard-Projekten.

------------------
Viele Grüße
Uli

Ex-Mitglied

erstellt am: 02. Mai. 2012 19:28

<-- editieren / zitieren -->



Ich habe es mal eben nachgebaut.

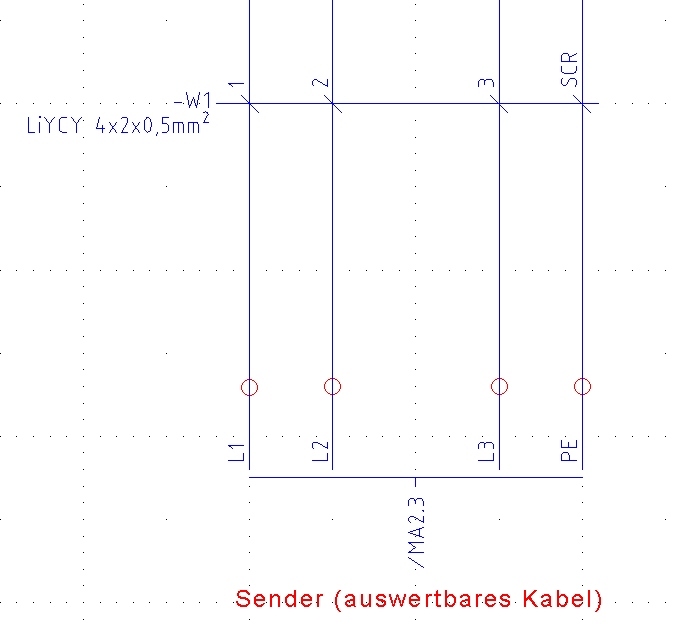

Bild 1: Sender

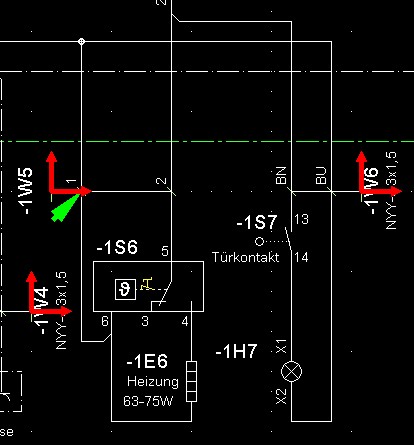

Bild 2: Empfänger

Die Grafische Doppeldarstellung des Kabels erscheint automatisch.
Die Abbruchsymbole erkennen, dass auf der anderen Seite Kabelsymbole
plaziert sind, und blenden das Kabel rein grafisch ein.

Meine Symbole überwachen die "andere Seite". Ist dort ein Draht oder
Kabel plaziert, erscheint der grüne Punkt im roten Kreis im Empfänger-Symbol.

Fehlt irgendwo der grüne Punkt, weiß der Anwender, dass auf der
Gegenseite noch ein Draht oder Kabel plaziert werden muss.

------------------
Viele Grüße
Uli
