Thema: Symbolbezeichnungen (859 mal gelesen)
|
HRompel Ehrenmitglied V.I.P. h.c. Technischer Systemplaner - Elektrotechnik

 Beiträge: 3473 Registriert: 02.11.2001 ELCAD 7.11.0 SP1(KEINE "CL"-Lizenz, KEIN "Studio") ELCAD-Autodidakt seit Version 5.8.x Elcad : 02.2000 bis 11.2018 ================================== EPLAN P8 2.6 HF4 (Professional) Menüumfang: Expert (Autodidakt) EPlan: : 31.7.2010 bis 11.2018 =================================== DDS-CAD: 3.12.2018 - 30.11.2020 DDS-CAD 20: seit 03.02.2025 =================================== Trimble Nova: 04.01.2021 - 30.11.2024 =================================== AutoCAD-Erstkontakt: April 2012 in der VHS AutoCAD LT 2025: Seit 02.12.2024 =================================== Moderator im ELCAD-Forum: 08.11.11 - 19.03.17 Moderator im "Trimble Nova"-Forum: 18.01.2021 - 20.02.2025
|
erstellt am: 27. Jan. 2012 10:23 <-- editieren / zitieren --> Unities abgeben:
Moin, es gib da Symbole mit folgenden Namen: CD_X_4C_L - Hier steht das "L" für Landscape CD_POT_W1L - Hier steht das "L" für links CD_POT_W_WIRE_L - Hier steht das "L" für links So was ist ja nicht durchgängig. Wie handhabt Ihr das? Macht Ihr aus "CD_POT_W_WIRE_L" EIN "CD_POT_W_WIREL" und einsprechen das "CD_POT_W_WIRE_R" ein "CD_POT_W_WIRER"? MfG Heiko ------------------ www.rompelsoft.de - von mir programmierte Tools Smilies für Forenbeiträge Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ELCAD-User14 Mitglied Elektrotechniker

 Beiträge: 504 Registriert: 14.12.2010 ELCAD 5.8 ... 2021 RUPLAN 4.61 ... 2021 EVU EPLAN 5.70 + P8 Prof. bis V2.9 Expertenmenü WIN10 mit 64GB RAM
|
erstellt am: 27. Jan. 2012 11:02 <-- editieren / zitieren --> Unities abgeben:          Nur für HRompel
Hallo Heiko, soweit ich weiß, steht das "L" für liegend (also waagerechte Darstellung). Aber Du hast recht, bei der Klemme haut das eben nicht hin. ------------------
Vielen Dank für Eure Hilfe Mario aus dem Süden der Hauptstadt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Werkschutz Mitglied Schöngeist

 Beiträge: 695 Registriert: 25.07.2003 Fenster 7, Elcad 5.8.6 bis 7.12
|
erstellt am: 27. Jan. 2012 12:45 <-- editieren / zitieren --> Unities abgeben:          Nur für HRompel
Tach, sowas ist mir eigentlich egal. Man merkt sich das doch irgendwann mal, wenn man mit Elcad länger arbeitet. Grüße Werkschutz ------------------ --------------------------------- Ist Spannungsabfall RoHS-konform? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 27. Jan. 2012 12:50 <-- editieren / zitieren -->

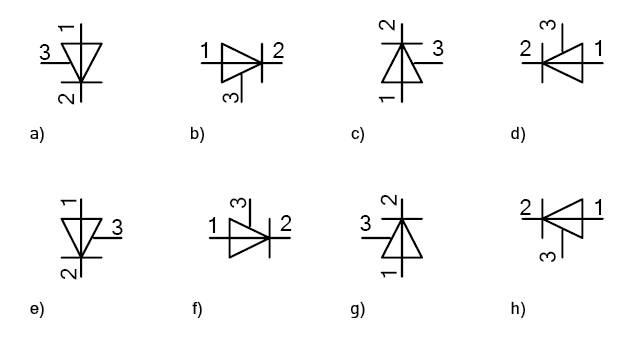

Hallo Heiko, wir benutzen für alle Symbole A bis D. Und für die gespiegelten E bis H. ------------------ Viele Grüße Uli |
