Thema: Lösche Fenster Problem (3454 mal gelesen)
|
HRompel Ehrenmitglied V.I.P. h.c. Technischer Systemplaner - Elektrotechnik
Beiträge: 3420 Registriert: 02.11.2001 ELCAD 7.11.0 SP1(KEINE "CL"-Lizenz, KEIN "Studio") ELCAD-Autodidakt seit Version 5.8.x Elcad : 02.2000 bis 11.2018 ================================== EPLAN P8 2.6 HF4 (Professional) Menüumfang: Expert (Autodidakt) EPlan: : 31.7.2010 bis 11.2018 =================================== DDS-CAD: 3.12.2018 - 30.11.2020 =================================== Trimble nova: Seit 04.01.2021 (Version 16.2P6) =================================== AutoCAD-Erstkontakt: April 2012 in der VHS =================================== Moderator im ELCAD-Forum: 08.11.11 - 19.03.17 Moderator im "Trimble Nova"-Forum: Seit dem 18.01.2021
|
erstellt am: 10. Okt. 2011 08:58 <-- editieren / zitieren --> Unities abgeben:

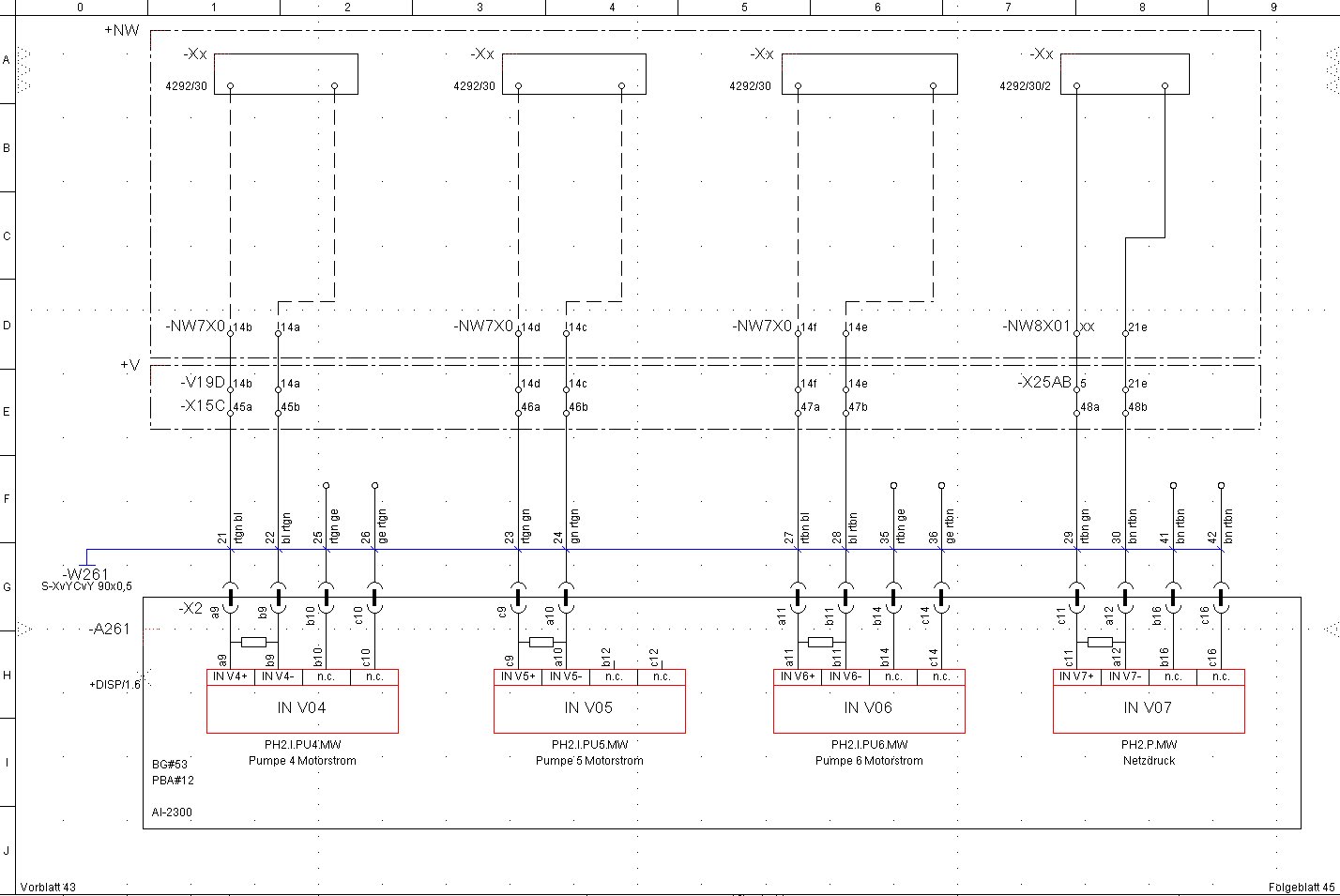

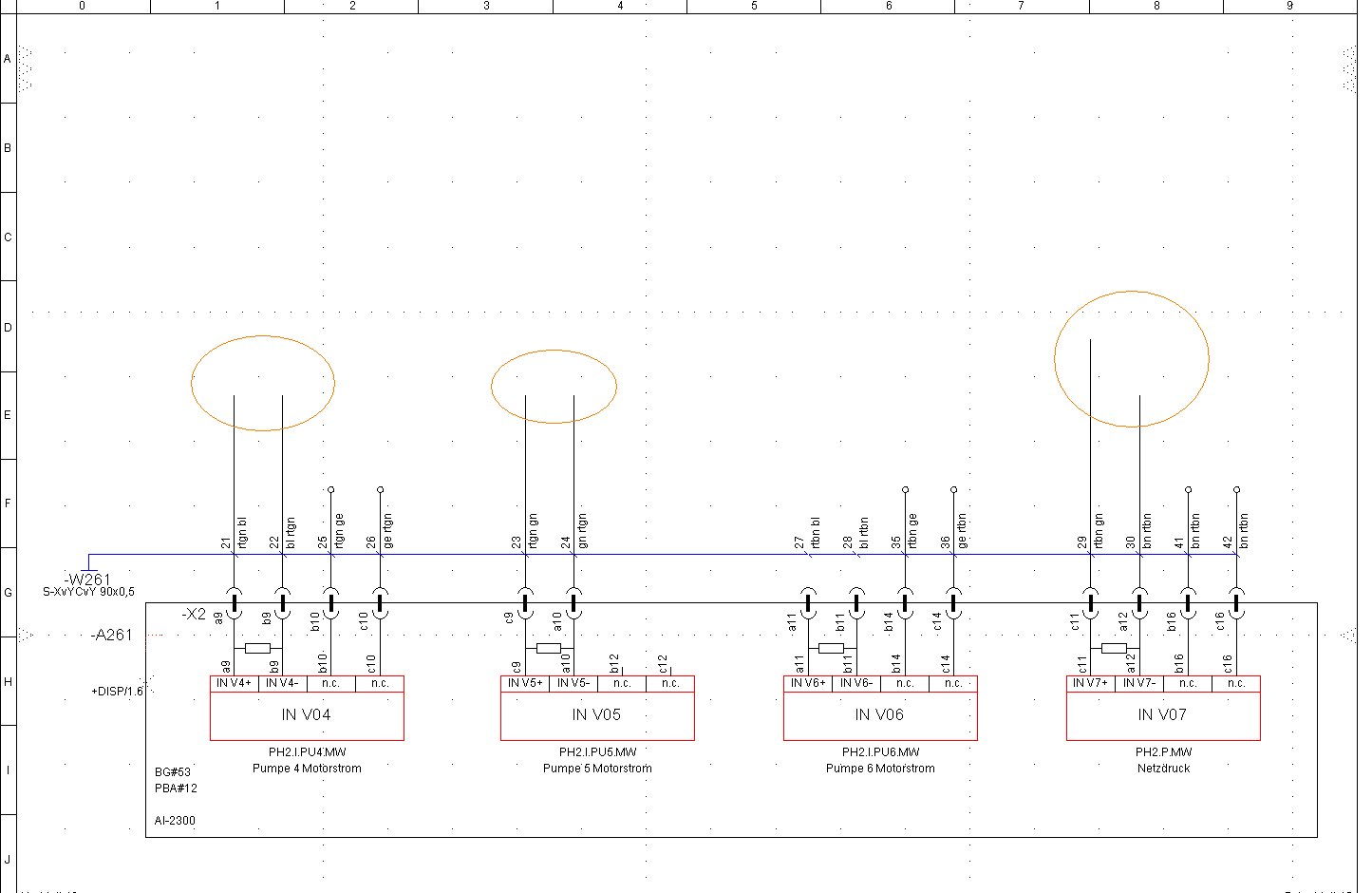

Moin, wenn ich einen Bereich einer Zeichnung mit "Lösche Fenster" (LF) lösche, bleiben Verbindungen mit offenen Ende stehen. Bild 1: zeigt die Ausgangssituation Bild 2: Zeigt den Löschrahmen Bild 3: zeigt das Problem in den Orangen Kreisen Irgendwelche Ideen, warum diese Verbindungen nicht komplett gelöscht werden? MfG Heiko ------------------ www.rompelsoft.de - von mir programmierte Tools Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
unterStrom Mitglied Elektro-Konstruktionsingenieur
Beiträge: 378 Registriert: 06.04.2005 Win 7, Ruplan 4.72 EVU
|
erstellt am: 10. Okt. 2011 09:24 <-- editieren / zitieren --> Unities abgeben: Nur für HRompel
Zitat: Original erstellt von HRompel: Irgendwelche Ideen, warum diese Verbindungen nicht komplett gelöscht werden?
Hallo Heiko, eine Linie/Verbindung gilt in Elcad erst dann als angewählt, wenn beide Punkte (Anfangs- und Endpunkt im Fenster liegen; in deinem Fall ist der untere Endpunkt nicht mit dabei. Das ist aber schon immer so; wenigstens seit Version 2.1 Jürgen
------------------ Der Tag, an dem Du nicht lächelst, ist ein verlorener Tag (C. Chaplin) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 10. Okt. 2011 09:37 <-- editieren / zitieren -->
Hallo Jürgen, eine Linie ja, aber eine Verbindung wird eigentlich gelöscht, wenn man das Symbol am einen oder anderen Ende entfernt. Siehe Bilder. ------------------ Viele Grüße aus Erlangen Uli |
HRompel Ehrenmitglied V.I.P. h.c. Technischer Systemplaner - Elektrotechnik
Beiträge: 3420 Registriert: 02.11.2001 ELCAD 7.11.0 SP1(KEINE "CL"-Lizenz, KEIN "Studio") ELCAD-Autodidakt seit Version 5.8.x Elcad : 02.2000 bis 11.2018 ================================== EPLAN P8 2.6 HF4 (Professional) Menüumfang: Expert (Autodidakt) EPlan: : 31.7.2010 bis 11.2018 =================================== DDS-CAD: 3.12.2018 - 30.11.2020 =================================== Trimble nova: Seit 04.01.2021 (Version 16.2P6) =================================== AutoCAD-Erstkontakt: April 2012 in der VHS =================================== Moderator im ELCAD-Forum: 08.11.11 - 19.03.17 Moderator im "Trimble Nova"-Forum: Seit dem 18.01.2021
|
erstellt am: 10. Okt. 2011 09:37 <-- editieren / zitieren --> Unities abgeben:
Hallo Jürgen Zitat: Original erstellt von unterStrom: Hallo Heiko, eine Linie/Verbindung gilt in Elcad erst dann als angewählt, wenn beide Punkte (Anfangs- und Endpunkt im Fenster liegen; in deinem Fall ist der untere Endpunkt nicht mit dabei.
Und warum werden die Verbindungen Ader 27 und 28 gelöscht? Gruß HEiko
------------------ www.rompelsoft.de - von mir programmierte Tools Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bodo_M Moderator
Beiträge: 5303 Registriert: 15.11.2001
|
erstellt am: 10. Okt. 2011 09:46 <-- editieren / zitieren --> Unities abgeben: Nur für HRompel
moin zusammen, was sagt denn "test ans" auf dem blatt? eine elektrische verbindung muss einen anschluss am anfang und am ende haben, sichtbar, unsichtbar....... wichtigster satz bei jeder ersteinweisung....... ------------------ tschüss aus hannover bodo m Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HRompel Ehrenmitglied V.I.P. h.c. Technischer Systemplaner - Elektrotechnik
Beiträge: 3420 Registriert: 02.11.2001 ELCAD 7.11.0 SP1(KEINE "CL"-Lizenz, KEIN "Studio") ELCAD-Autodidakt seit Version 5.8.x Elcad : 02.2000 bis 11.2018 ================================== EPLAN P8 2.6 HF4 (Professional) Menüumfang: Expert (Autodidakt) EPlan: : 31.7.2010 bis 11.2018 =================================== DDS-CAD: 3.12.2018 - 30.11.2020 =================================== Trimble nova: Seit 04.01.2021 (Version 16.2P6) =================================== AutoCAD-Erstkontakt: April 2012 in der VHS =================================== Moderator im ELCAD-Forum: 08.11.11 - 19.03.17 Moderator im "Trimble Nova"-Forum: Seit dem 18.01.2021
|
erstellt am: 10. Okt. 2011 10:45 <-- editieren / zitieren --> Unities abgeben:
Hallo Bodo, Zitat: Original erstellt von Bodo_M:
was sagt denn "test ans" auf dem blatt?

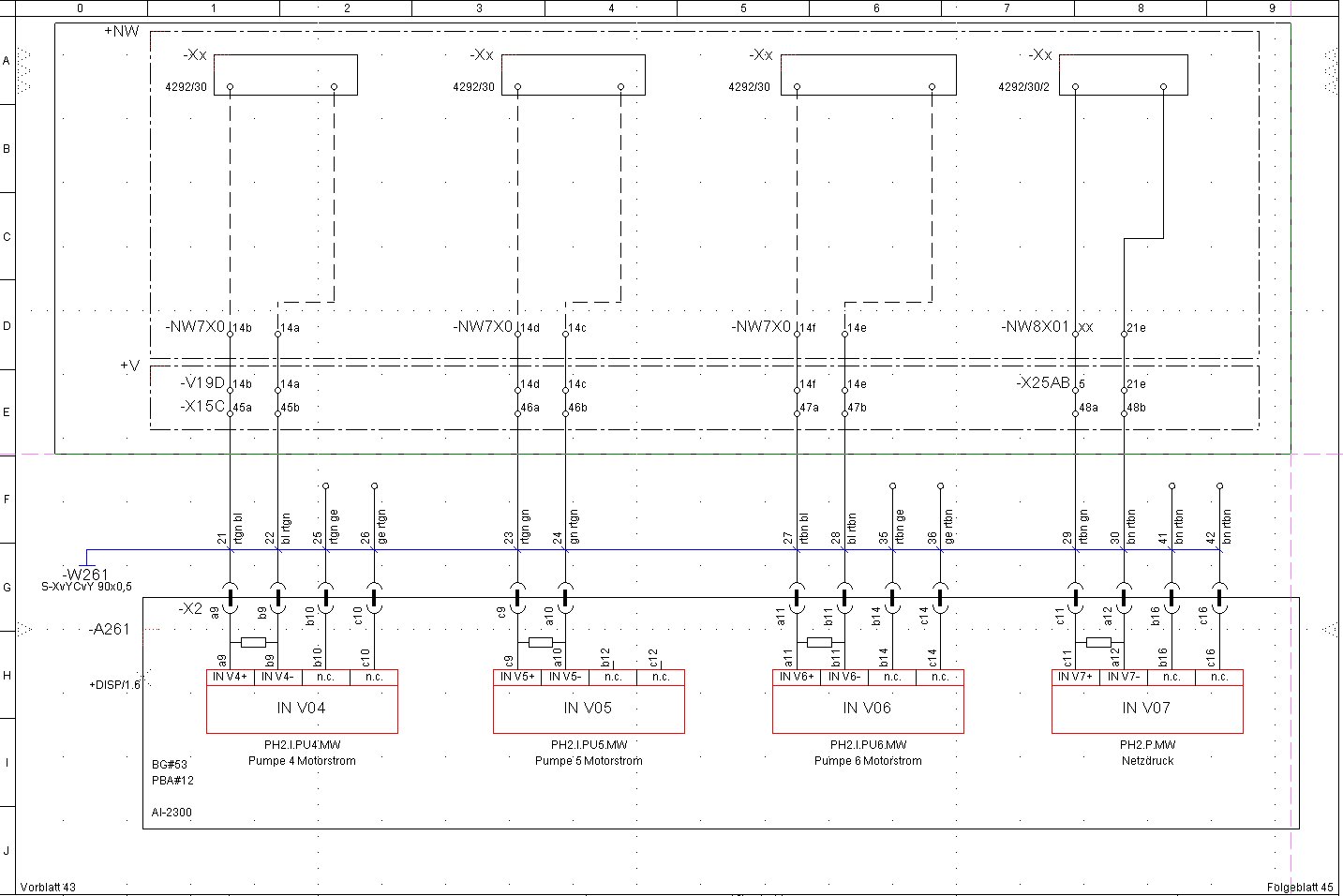

Die 5 Bilder in der anbeiliegenden PDF zeigen folgendes: Bild 1: Orginal Bild 2: Orginal nach "test ans" Bild 3: den "LF"-Rahmen Bild 4: das ergebnis von "LF" Bild 5: Bild 4 + "test ans" Und was lerne ich daraus? MfG Heiko
------------------ www.rompelsoft.de - von mir programmierte Tools Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bodo_M Moderator
Beiträge: 5303 Registriert: 15.11.2001
|
erstellt am: 10. Okt. 2011 10:56 <-- editieren / zitieren --> Unities abgeben: Nur für HRompel
|
HRompel Ehrenmitglied V.I.P. h.c. Technischer Systemplaner - Elektrotechnik
Beiträge: 3420 Registriert: 02.11.2001 ELCAD 7.11.0 SP1(KEINE "CL"-Lizenz, KEIN "Studio") ELCAD-Autodidakt seit Version 5.8.x Elcad : 02.2000 bis 11.2018 ================================== EPLAN P8 2.6 HF4 (Professional) Menüumfang: Expert (Autodidakt) EPlan: : 31.7.2010 bis 11.2018 =================================== DDS-CAD: 3.12.2018 - 30.11.2020 =================================== Trimble nova: Seit 04.01.2021 (Version 16.2P6) =================================== AutoCAD-Erstkontakt: April 2012 in der VHS =================================== Moderator im ELCAD-Forum: 08.11.11 - 19.03.17 Moderator im "Trimble Nova"-Forum: Seit dem 18.01.2021
|
erstellt am: 10. Okt. 2011 11:37 <-- editieren / zitieren --> Unities abgeben:
Hallo Bodo, Zitat: Original erstellt von Bodo_M: hallo Heiko,das 3. bild oben, darauf "test ans"...........
Jetzt nicht hauen, aber das Bild gibt es so nicht mehr, da ich weiter gearbeitet habe (termindruck). Auf was muss ich denn beim nächsten Arbeitsblatt mit Problemen achten? Gruß Heiko Nachtrag: hatte das Problem grade wieder. Ein "test ans" zeige an den offenen Enden schwarze Pfeile (von links oben nach rechts unten). ------------------ www.rompelsoft.de - von mir programmierte Tools [Diese Nachricht wurde von HRompel am 10. Okt. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bodo_M Moderator
Beiträge: 5303 Registriert: 15.11.2001
|
erstellt am: 10. Okt. 2011 11:51 <-- editieren / zitieren --> Unities abgeben: Nur für HRompel
|
HRompel Ehrenmitglied V.I.P. h.c. Technischer Systemplaner - Elektrotechnik
Beiträge: 3420 Registriert: 02.11.2001 ELCAD 7.11.0 SP1(KEINE "CL"-Lizenz, KEIN "Studio") ELCAD-Autodidakt seit Version 5.8.x Elcad : 02.2000 bis 11.2018 ================================== EPLAN P8 2.6 HF4 (Professional) Menüumfang: Expert (Autodidakt) EPlan: : 31.7.2010 bis 11.2018 =================================== DDS-CAD: 3.12.2018 - 30.11.2020 =================================== Trimble nova: Seit 04.01.2021 (Version 16.2P6) =================================== AutoCAD-Erstkontakt: April 2012 in der VHS =================================== Moderator im ELCAD-Forum: 08.11.11 - 19.03.17 Moderator im "Trimble Nova"-Forum: Seit dem 18.01.2021
|
erstellt am: 10. Okt. 2011 11:55 <-- editieren / zitieren --> Unities abgeben:
Hallo Bodo, Zitat: Original erstellt von Bodo_M:

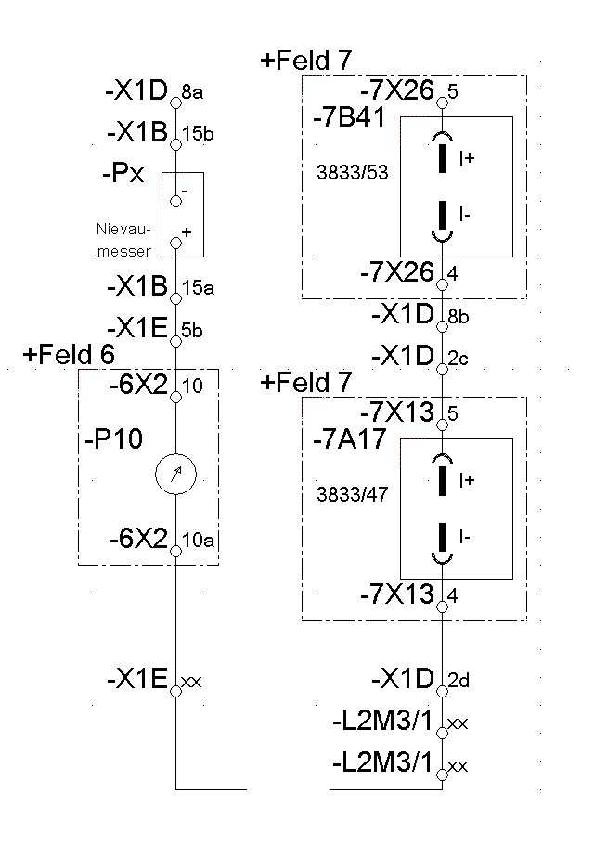

die schwarzen pfeile sind unsichtbare anschlüsse. wenn du einen löscht, ist die verbindung weg.
Woher kommen solche "unsichtbare Anschlüsse"? Ich wüsste nicht je sowas bewusst gesetzt zu haben? Gruß Heiko ------------------ www.rompelsoft.de - von mir programmierte Tools Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bodo_M Moderator
Beiträge: 5303 Registriert: 15.11.2001
|
erstellt am: 10. Okt. 2011 11:57 <-- editieren / zitieren --> Unities abgeben: Nur für HRompel
|
Ex-Mitglied
|
erstellt am: 10. Okt. 2011 13:36 <-- editieren / zitieren -->
Hallo Bodo, jetzt habe (hatte) ich das gleiche Problem. Habe die Verbindungen dort unten gelöscht und noch mal neu gezeichnet. Dann war das Problem und die Verbindungs-Reste bei LF weg. Mit C. kann dort aber nicht verdrahtet worden sein, denn sonst würde die Verbindung in der Mitte der Klemme enden. Ich versteh's nicht. ------------------ Viele Grüße aus Erlangen Uli |
Bodo_M Moderator
Beiträge: 5303 Registriert: 15.11.2001
|
erstellt am: 10. Okt. 2011 13:40 <-- editieren / zitieren --> Unities abgeben: Nur für HRompel
|
Ex-Mitglied
|
erstellt am: 10. Okt. 2011 13:52 <-- editieren / zitieren -->
Hallo Bodo, die Ecke ist/war tiefer. Der schwarze Pfeil erscheint an der Unterseite der gelöschten Klemme. ===> ------------------ Viele Grüße aus Erlangen Uli |
Ex-Mitglied
|
erstellt am: 10. Okt. 2011 14:09 <-- editieren / zitieren -->
Hallo Bodo noch mal, dieses Blatt habe ich 2x. Auf Blatt 1 bleiben die Verbindungs-Reste stehen, auf Blatt 2 ist alles wie gewollt weg, und es gibt auch keine Verbindungs-Reste mehr. Soll ich Dir das Wunderwerk per Mail zukommen lassen? ------------------ Viele Grüße aus Erlangen Uli |
robroy55 Ehrenmitglied V.I.P. h.c. Selbständiger Konstrukteur Elektrotechnik
Beiträge: 2614 Registriert: 13.07.2005 Elcad V5/V7 Prof. EngineeringBase V6 Prof./Power/EVU Eplan V5/P8 Prof. Sigraph(SPEL-D) V5/V8/V9/V10 Wscad V4/V5/Suite Prof. Ruplan V4.7/V4.8 Std/EVU Autocad LT 2007
|
erstellt am: 10. Okt. 2011 14:10 <-- editieren / zitieren --> Unities abgeben: Nur für HRompel
Das passiert sogar bei LA. Es bleiben manchmal Verbindungen stehen, die an keinem Ende einen Anschluss haben. Und bei LA erwarte ich eigentlich das wirklich allles gelöscht wird. Zumindest in Version 7.3.2 gesehen. Ob es in den neueren noch immer so ist kann ich nicht sagen. ------------------ Grüße aus Frangn Rob Habe keine Angst etwas Neues im Leben auszuprobieren. Denke einfach daran, dass Amateure die Arche erbaut haben und Profis die Titanic. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Bodo_M Moderator
Beiträge: 5303 Registriert: 15.11.2001
|
erstellt am: 10. Okt. 2011 14:28 <-- editieren / zitieren --> Unities abgeben: Nur für HRompel
|
Ex-Mitglied
|
erstellt am: 10. Okt. 2011 14:45 <-- editieren / zitieren -->
Hallo Bodo, ist unterwegs. Bin schon gespannt... Schlimm ist es nicht, denn wenn ich den Befehl LF eh schon in der Kommandozeile habe, dann drücke ich noch mal auf Enter, und schicke die Verbindungs-Reste in die ewigen... ------------------ Viele Grüße aus Erlangen Uli |
Erwin Fortelny Mitglied Tech. Zeichner
Beiträge: 877 Registriert: 13.12.2001 -Firma: Lenovo P51 + 2x Acer B276HL, Win10 x64 Enterprise AutoCAD 2019 ELCAD Pro 2020
|
erstellt am: 10. Okt. 2011 15:27 <-- editieren / zitieren --> Unities abgeben: Nur für HRompel
|
Pelle Bootsmann Ehrenmitglied V.I.P. h.c.
Beiträge: 2156 Registriert: 24.03.2004
|
erstellt am: 10. Okt. 2011 16:57 <-- editieren / zitieren --> Unities abgeben: Nur für HRompel
Hallo Uli, das Projekt ist nun auch bei mir angekommen. Hier meine Analyse für das Löschen: Die vorhandenen Grafikelemente werden der Reihe nach gelöscht. In diesem Fall handelt es sich um SYMBOLE und ECKEN. ECKEN sind quasi Hilfssymbole mit einem Anschluss, die immer dann verwendet werden, wenn am Ende einer Verbindung kein richtiges Symbol sitzt. Im konkreten Fall sind es im Fenster 4 ECKEN. Die Analyse zeigt dass die Grafik unterschiedlich aufgebaut ist: Auf Blatt 1 sind die Verbindungen zuerst gezeichnet und dann die Symbole. Also ist die Reihenfolge erst ECKEN, dann SYMBOLE. Auf Blatt 2 ist es genau umgekehrt. Das besondere des Löschen ist, dass wenn ein Symbol gelöscht wird, versucht wird die Verbindung wieder zu schließen. Je nach Reihenfolge von ECKEN und SYMBOLEN können dabei offensichtlich Verbindungen stehen bleiben. ------------------ Viele Grüsse von Saltkråkan Pelle Bootsmann Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 10. Okt. 2011 20:55 <-- editieren / zitieren -->
Hallo Pelle, Zitat: Original erstellt von Pelle Bootsmann: Auf Blatt 1 sind die Verbindungen zuerst gezeichnet und dann die Symbole. Also ist die Reihenfolge erst ECKEN, dann SYMBOLE.
das kann ich nicht fast nicht glauben, denn keiner der Zeichner würde erst die Verbindungen zeichnen, und dann den Rest des Plans erstellen. Kann mir das irgendwie nicht vorstellen. Bist Du wirklich sicher, dass jemand erst die Verbindungen erstellt, und dann die Symbole oben drauf setzt? ------------------ Viele Grüße aus Erlangen Uli |
TIF Mitglied E.Ing(FH)/Systembetreuer ECAD
Beiträge: 441 Registriert: 24.08.2004 ELCAD770SP1 Kommandosprache EPLAN P8 2.5.4 HF2 8440 - Beginner VBA Access2010
|
erstellt am: 11. Okt. 2011 07:30 <-- editieren / zitieren --> Unities abgeben: Nur für HRompel
Doch Uli, das ist auch bei uns in der Änderungs- bzw. Vorlagenkonstruktion ein völlig normaler Vorgang: Du wechselst auf einem Blatt einen Regler, Umsetzer, Verstärker gegen ein anderes Gerät (Symbol) aus. Dazu löschst Du das betroffene Symbol und auch alle Connections verschwinden bis zu den nächsten ECKEN. Dann wird das neue Symbol platziert und die Verbindungen zwischen Anschlüssen und ConnetionSTUMMELN wieder hergestellt. Sprühregengrüße aus Würzburg von
------------------ TIF Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pelle Bootsmann Ehrenmitglied V.I.P. h.c.
Beiträge: 2156 Registriert: 24.03.2004
|
erstellt am: 11. Okt. 2011 08:54 <-- editieren / zitieren --> Unities abgeben: Nur für HRompel
Zitat: Original erstellt von UKanz:
Bist Du wirklich sicher, dass jemand erst die Verbindungen erstellt, und dann die Symbole oben drauf setzt?
Hallo Uli, sicher bin ich mir da nicht. Ich kann ja nur sehen was da ist. Das kann auch durch Kopieren oder MS(CB) oder ASCII-Raus/Rein entstanden sein. Man weiß es halt nicht. Am einfachsten hängt man an das LF einfach ein LLF an. Dann ist wieder alles in Ordung. Ein Änderung in der Löschen-Routine würde ich nicht empfehlen. Ich habe das Problem in die ReDa aufgenommen. ID : EL-111011-001 ------------------ Viele Grüsse von Saltkråkan Pelle Bootsmann [Diese Nachricht wurde von Pelle Bootsmann am 11. Okt. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 11. Okt. 2011 21:30 <-- editieren / zitieren -->
Hallo Pelle, das kann gut sein, dass jemand die Befehle MS(CB) benutzt hat, denn unsere Projekte sind sich ziemlich ähnlich. Kann es auch ein Grund sein, dass die User Standard-Pläne aus dem eingestellten Makro-Projekt kopiert haben? Wie gesagt, für mich und mein Team ist es kein wirkliches Problem, den Befehl LF zwei mal auszuführen. Es ist für mich auch kein wirklicher "Fehler", der mit graue Haare bereiten würde. ID : EL-111011-001 ist lediglich "nice to have". ------------------ Viele Grüße aus Erlangen Uli |
Pelle Bootsmann Ehrenmitglied V.I.P. h.c.
Beiträge: 2156 Registriert: 24.03.2004
|
erstellt am: 11. Okt. 2011 21:38 <-- editieren / zitieren --> Unities abgeben: Nur für HRompel
Hallo Uli, den Fehler habe ich nur aufgenommen, weil ich auch die Idee hatte, die Kommandos LF,LX,LY im Programm einfach automatisch zu doppeln.
------------------ Viele Grüsse von Saltkråkan Pelle Bootsmann Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Ex-Mitglied
|
erstellt am: 12. Okt. 2011 21:07 <-- editieren / zitieren -->
Hallo Pelle, eine Doppelung wäre super! ------------------ Viele Grüße aus Erlangen Uli |
