kann man mit ELCAD und im Besonderen mit der 7.3.1 einen grafischenVerdrahtungsplan erstellen?
Was ich meine, ist:

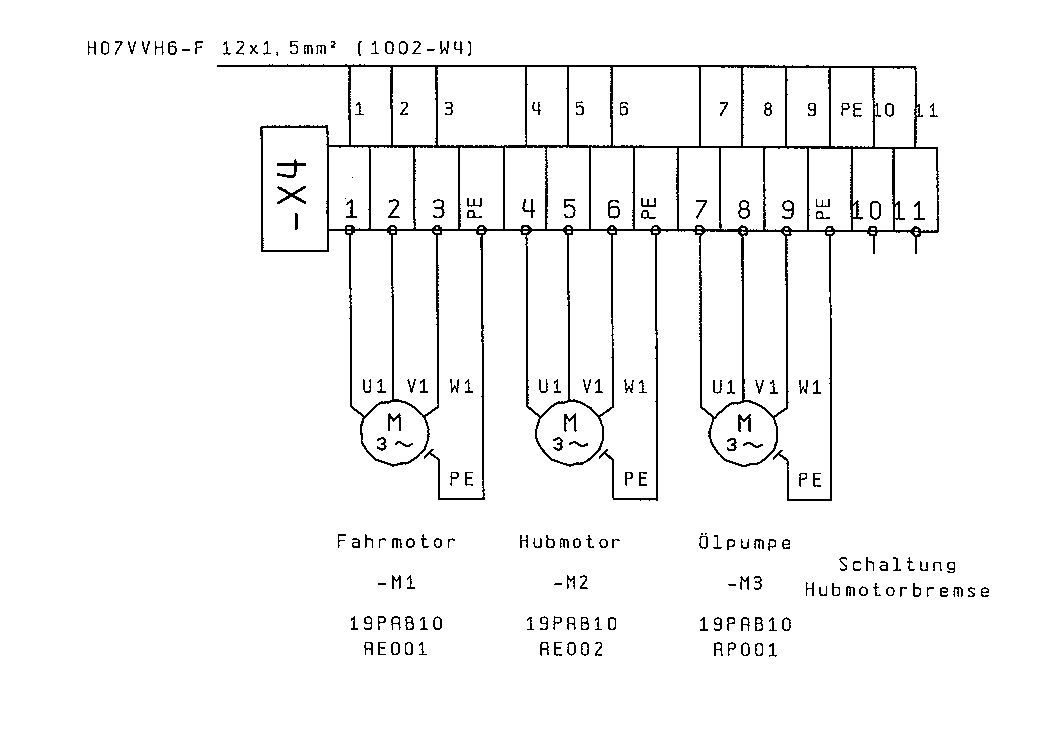

Es wird eine Klemmleiste dargestellt und unten z.B. die Motoren und oben die Adern des Kabels? siehe Foto
MfGHeiko
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
Beiträge: 1730Registriert: 10.12.2002
ELCAD 2020 SP2e3.2018Windows 10zuhause:Paintshop Pro 2020Cray XT4Privileg SR 12 PRChivers Lemon Jelly
das entspricht wohl einem Klemmenanschlussplan, schaue deswegen in der Onlinehilfe nach.
------------------Es grüsstRolf K.
[Diese Nachricht wurde von Rolf K. am 27. Mrz. 2009 editiert.]
Zitat:Original erstellt von Rolf K.:Hallo Heiko,das entspricht wohl einem Klemmenanschlussplan, schaue deswegen in der Onlinehilfe nach.
Wenn ich das mit der 7.3.1 Symbolik durchlaufenlasse,erhelte ich diese Meldung:
Zitat:TC_A3L_FORMkein Klemmen-Symbol oder alternatives Klemmen-Symbol definiert.
MfGHEiko
den Klemmenanschlussplan verwende ich nicht, kann Dir deshalb keine weitere Auskunft geben.
