Thema: Klemmplan verwirrt mich (1082 mal gelesen)
|
HRompel
Ehrenmitglied V.I.P. h.c.
Technischer Systemplaner - Elektrotechnik
   Beiträge: 3473
Registriert: 02.11.2001 ELCAD 7.11.0 SP1(KEINE "CL"-Lizenz, KEIN "Studio")
ELCAD-Autodidakt seit Version 5.8.x
Elcad : 02.2000 bis 11.2018
==================================
EPLAN P8 2.6 HF4 (Professional)
Menüumfang: Expert (Autodidakt)
EPlan: : 31.7.2010 bis 11.2018
===================================
DDS-CAD: 3.12.2018 - 30.11.2020
DDS-CAD 20: seit 03.02.2025
===================================
Trimble Nova: 04.01.2021 - 30.11.2024
===================================
AutoCAD-Erstkontakt: April 2012 in der VHS
AutoCAD LT 2025: Seit 02.12.2024
===================================
Moderator im ELCAD-Forum: 08.11.11 - 19.03.17
Moderator im "Trimble Nova"-Forum: 18.01.2021 - 20.02.2025
|
erstellt am: 01. Nov. 2008 20:44  <-- editieren / zitieren -->   Unities abgeben:
|
PRO-ELIT
Mitglied
selbstständiger Dienstleister
Beiträge: 457
Registriert: 13.03.2008 Windows 7 Ultimate (32bit)
Intel(R) Core(TM) i7-2600K
8GB RAM , 120GB SSD, SATA III
NVidia GTX460-2GB Dual Head
--
ELCAD, alle Versionen
|
erstellt am: 02. Nov. 2008 14:17 <-- editieren / zitieren --> Unities abgeben: Nur für HRompel

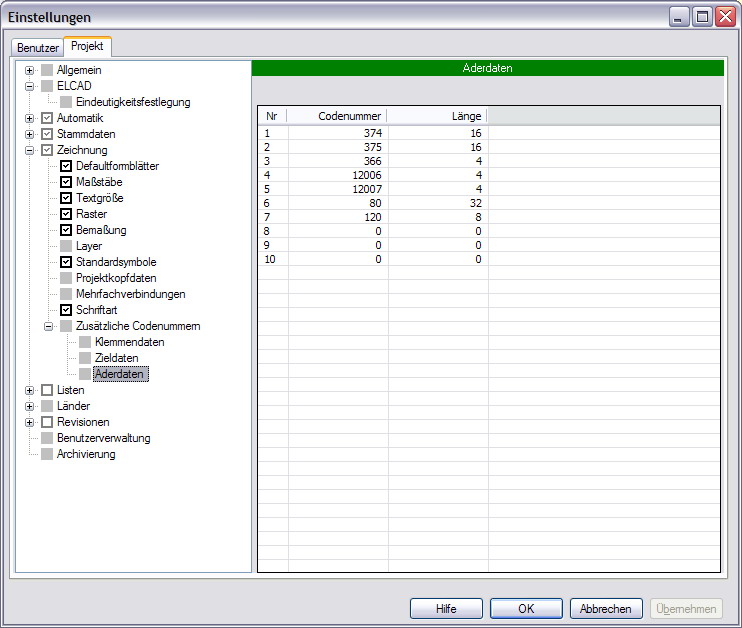

Hallo Heiko, Ich bin mir gerade nicht sicher, ob ich deine Frage richtig verstanden habe, dennoch kurze Anmerkung: Die Aderkreuze werden auf der rechten = internen Seite angezeigt, das ist meiner Meinung nach auch richtig, da nur auf der linken Seite = extern ein Kabel von der Leiste zum Motor angeschlossen ist. Das einzige, was fehlt, sind die Adernummern/Farben des Kabels auf der linken Seite. Das liegt aber an der Projektkonfiguration, da wurde die Codenummer nicht zur Übertrageung aktiviert. Wenn du die zusätzlichen Codenummern einträgst, werden die Daten auch im Klemmenplan dargestellt und du siehst auf der linken Seite unterhalb der Kabel die entsprechende Ader. Ich habe eine Beispielkonfiguration angehängt. ------------------
Gruß aus Herford
Kai Mensching Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
HRompel
Ehrenmitglied V.I.P. h.c.
Technischer Systemplaner - Elektrotechnik
Beiträge: 3473
Registriert: 02.11.2001
|
erstellt am: 02. Nov. 2008 17:25 <-- editieren / zitieren --> Unities abgeben:
Moin, Zitat:
Original erstellt von PRO-ELIT:
Hallo Heiko,
Ich bin mir gerade nicht sicher, ob ich deine Frage richtig verstanden habe, dennoch kurze Anmerkung:
Die Aderkreuze werden auf der rechten = internen Seite angezeigt, das ist meiner Meinung nach auch richtig, da nur auf der linken Seite = extern ein Kabel von der Leiste zum Motor angeschlossen ist. Das einzige, was fehlt, sind die Adernummern/Farben des Kabels auf der linken Seite. Das liegt aber an der Projektkonfiguration, da wurde die Codenummer nicht zur Übertrageung aktiviert. Wenn du die zusätzlichen Codenummern einträgst, werden die Daten auch im Klemmenplan dargestellt und du siehst auf der linken Seite unterhalb der Kabel die entsprechende Ader. Ich habe eine Beispielkonfiguration angehängt.
Jupp, Danke. Jetzt sieht es schon besser aus. Das die Kreuze "Adern" darstellen, war mir nach all den Jahren noch nicht bewußt. Man lernt nie aus. MfG
Heiko
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
