Hallo Leute,
habe ein Probem mit einem in CAD 2010 erstellten Körpers aus Kugeln.
Die Datei habe ich runtergespeichert auf CAD 2007, damit ich mit meiner 3D Max 2009 Version diesen bearbeiten kann. Leider wird dieser Körper eckig gerendert, siehe Bild. Ich habe beim Reinladen schon Einstellung, wie Glättungswinkel und Kurvenschnitte hoch eingestellt, ändert aber nichts. Woran liegt das, bzw. wie kann ich das einstellen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Tonkpils

Es gibt in Acad 2010 Variablen um die Auflösung bei 3D Modellen zu erhöhen.
Stell mal den Wert facetres von 0,5 auf 5 oder 6. Auflösung von 100 auf 1000 und den Wert für Isolines von 4 auf 25 oder 30.

Bei Erhöhung dieser Werte sehen die Kugeln besser und runder aus, aber gleichzeitig steigt auch die Dateigrösse massiv an und die Renderzeit in Acad 2010 wird länger.

Grüsse

Alf-1234

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hat das dann Einfluss auf mein 3Ds Max rendering? Weil ich ja nicht mit Auto CAD rendere, oder wird die Einstellung von 3Ds Max übernommen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Guten Morgen,

das Problem scheint zu sein, dass AutoCad von Hause aus ein Volumenmodeller und 3ds Max ein Flächenmodeller ist. Am einfachsten schein mit, auf die importierten Kugeln den Modifikator Turbo- oder MeshSmooth anzuwenden.

------------------
Gruß, Björn

Virtual-Pix GmbH

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, mesh smooth hat geholfen, super, Danke!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ich habe leider wieder ein Problem mit runden Körpern aus AutoCAD 2010. Diese sind jetzt in 3Ds Max 2011 eingefügt. Wenn ich jetzt Mesh oder Turbo Smooth anwende, werden die Körper total deformiert. Das angehängte Bild zeigt links den AutoCAD Körper und rechts einen in 3Ds Max erstellten. Dieser ist auch nicht ganz rund... was muß ich einstellen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

a.) Wie lädst du deine dwgs in 3dsMax rein?
b.) Poste bitte einmal die Einstellungen für den Datenimport

(ich hab nämlich normal keine Probleme damit...)

------------------
Grüsse

Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

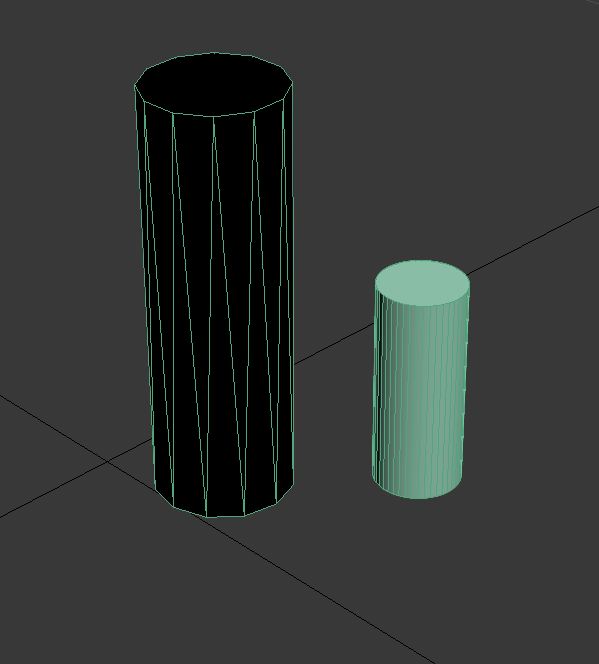

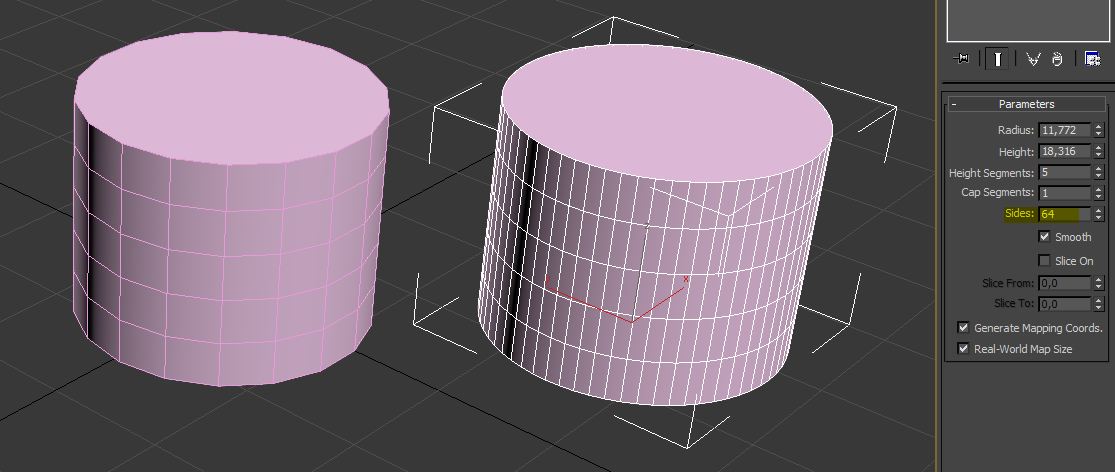

max_zylinder.JPG zyl02.JPG

Zitat:

---

Original erstellt von tonkpils:
Ich habe leider wieder ein Problem mit runden Körpern aus AutoCAD 2010. Diese sind jetzt in 3Ds Max 2011 eingefügt. Wenn ich jetzt Mesh oder Turbo Smooth anwende, werden die Körper total deformiert. Das angehängte Bild zeigt links den AutoCAD Körper und rechts einen in 3Ds Max erstellten. Dieser ist auch nicht ganz rund... was muß ich einstellen?

---

Hola,

erhöhe doch einfach die Segmentanzahl des Zylinders bzw. verzichte darauf in ACAD in Solids zu wandeln.

------------------
Saludo niku y carlos

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

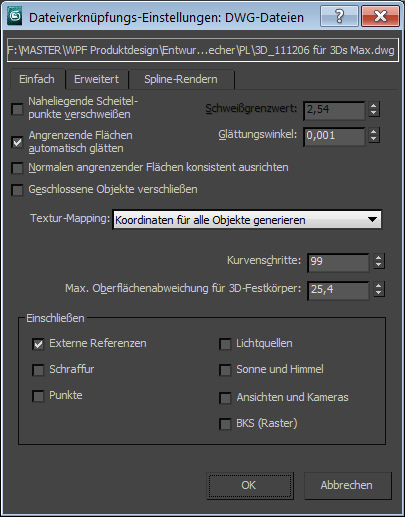

verknüpfung1.jpg verknüpfung2.jpg verknüpfung3.jpg

@tunnelbauer

ich verknüpfe die AutoCAD Datei mit 3Ds Max. Hier die Einstellungen als Anhang.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hat niemand einen Rat???

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ähm - ja; ich habe als Glättungswinkel immer einen Wert um die 0,0001 eingegeben - 90° ist ja rechtwinkelig...

------------------
Grüsse

Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

3D_111206f3DsMax.rar

Ich habe jetzt in AutoCAD die facetres, Auflösung und Isolines wie beschrieben bearbeitet.
Den Glättungswinkel habe ich auf 0,001 eingestellt.
Leider funktioniert es immernoch nicht, siehe BILD 1.
Ich habe die AutoCAD Datei mal angehängt, wenn jemand Zeit finden sollte...
Anbei habe ich nochmal die Einstellungen für die Dateiverknüpfung, jetzt ohne Umlaute im Dateinamen (nach dem Tip von Startrek).

Danke!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

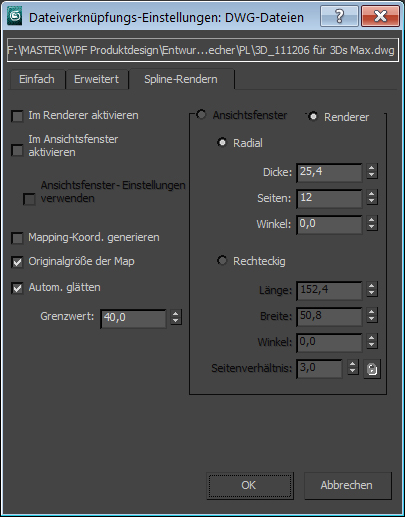

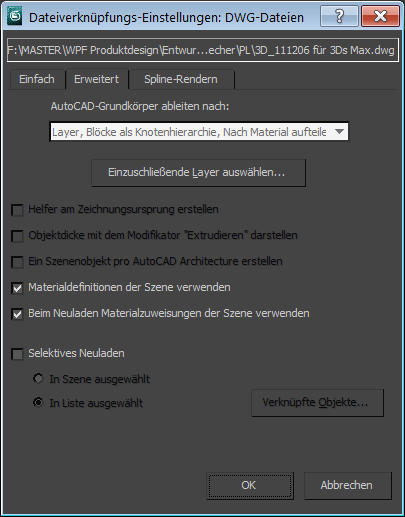

Einstellung1.jpg Einstellung2.jpg Einstellung3.jpg

Hier noch die Einfügedaten.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


und das aktuelle Rendering. Die runden Körper sind wie zu sehen leider sehr eckig...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

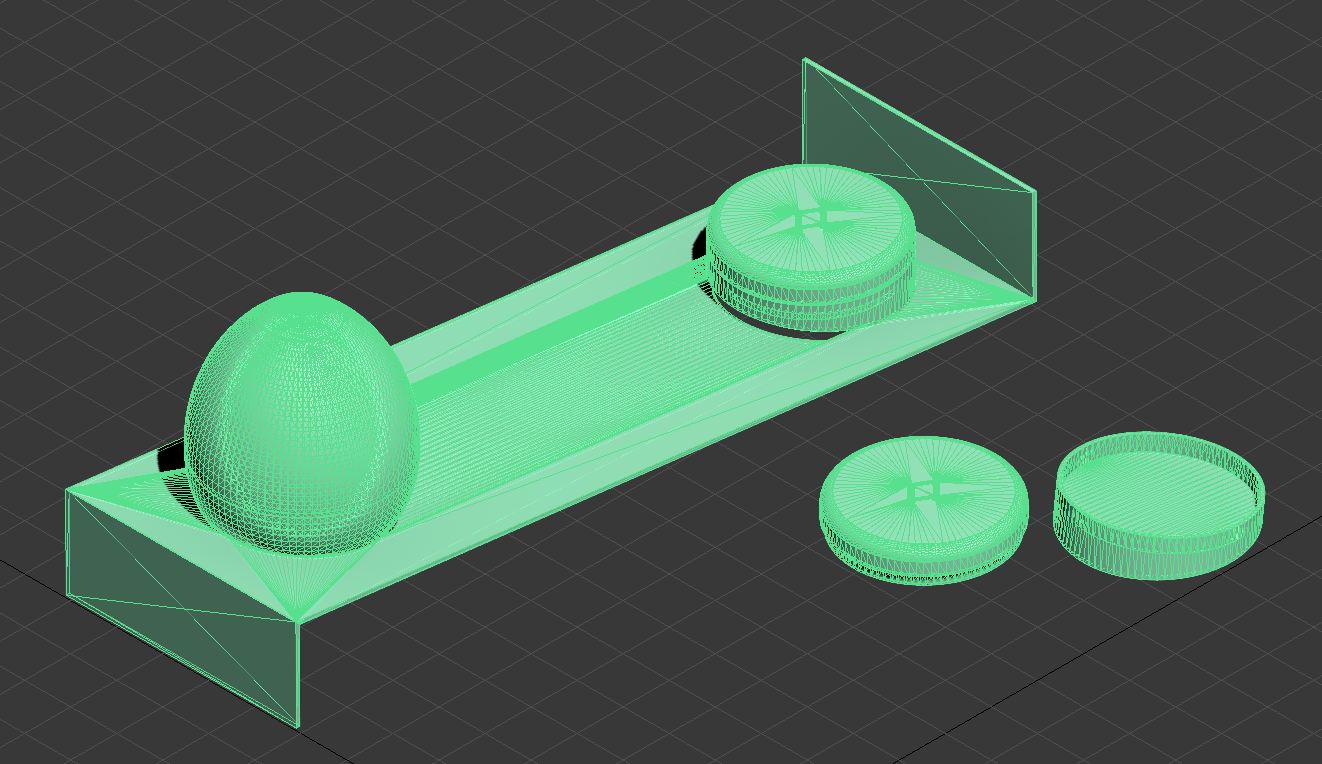

stl,fbxodersat.JPG fbx.JPG

Na, dann verzichte doch einfach auf .dwg und nimm .fbx, .sat oder .stl

------------------
Saludo niku y carlos

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ja, mit .stl funktioniert es. Muß dann aber alle Layer einzelnd laden, damit ich die Materialien unterschiedlich anwenden kann, oder?
Ich arbeite mit dwg, damit ich die Verknüpfung in AutoCAD ändern kann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Geht mit FBX und SAT auch, allerdings in der 2099er nicht überzeugend.

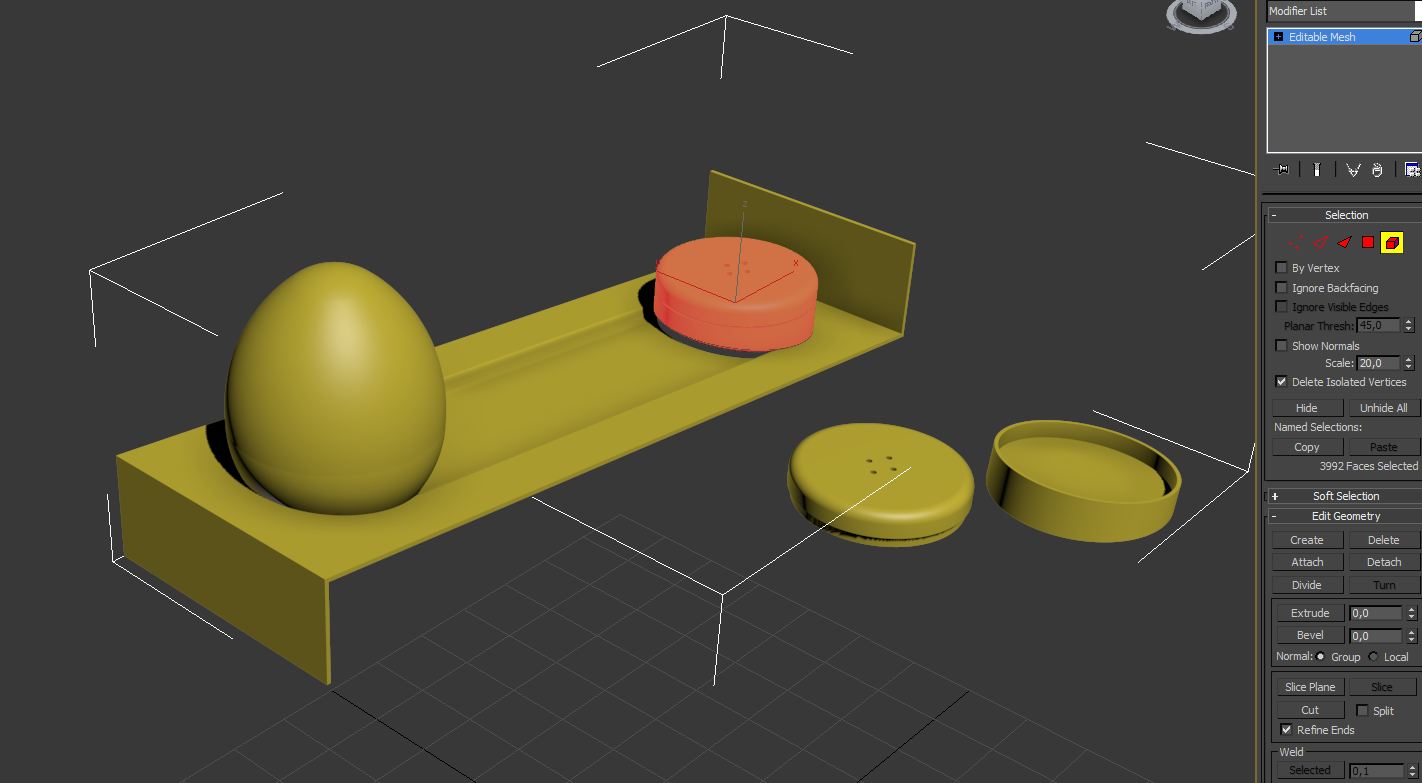

Per STL kommt doch ein mesh an, also wählst Du einfach nach Elementen und generierst ein Multi-Sub-Material mit der Anzahl Material-IDs, die Du in der Szene hast.
Weist jedem Element die gewünschte ID zu und fertig. Nix Layer einzeln und so....viel zu aufwändig.

------------------
Saludo niku y carlos

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

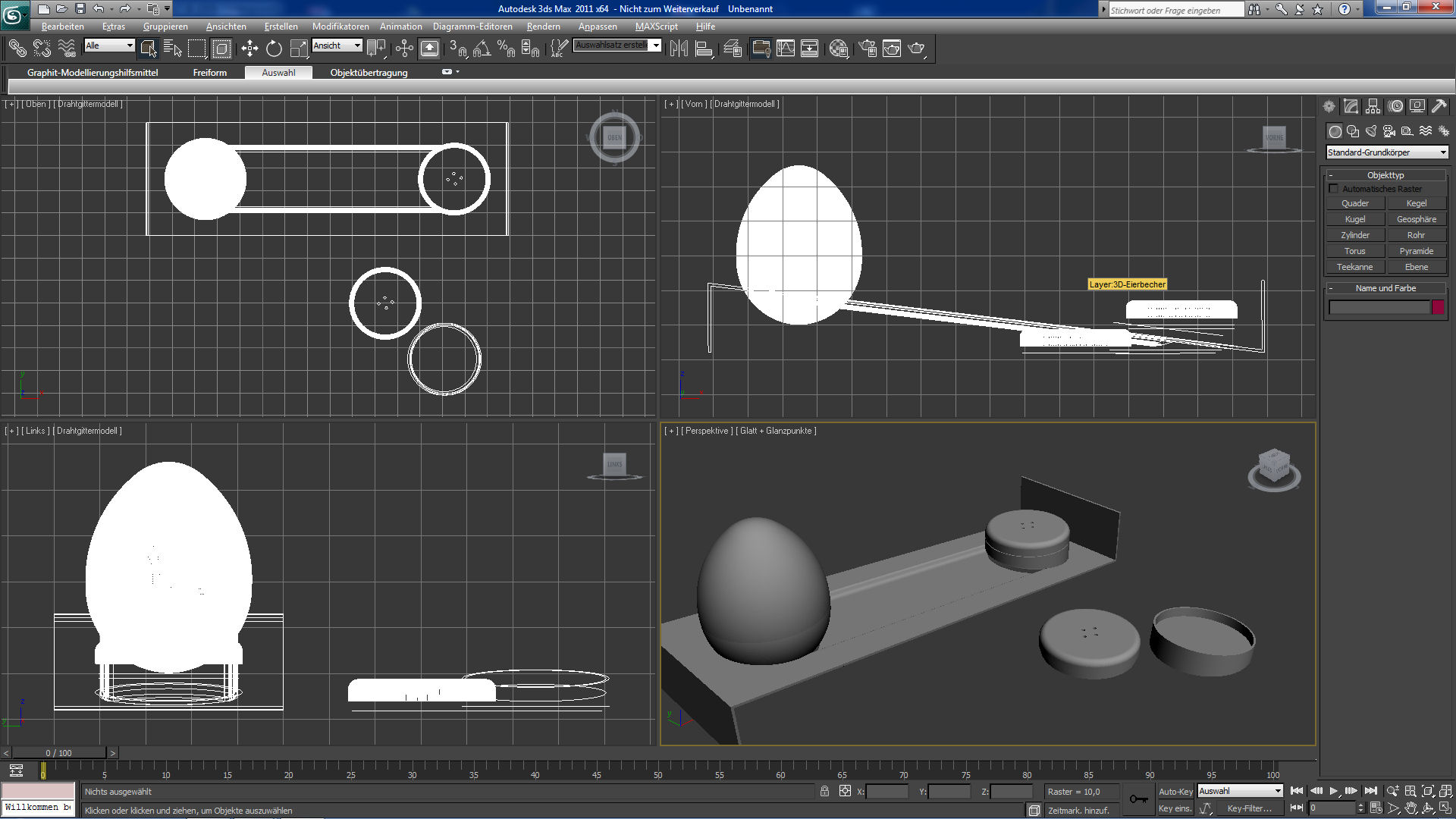

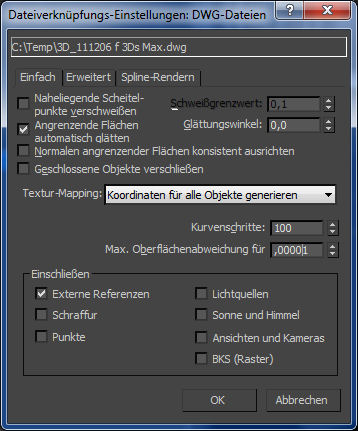

Max2011-geglaettet.jpg Max2011-Einstellungen.jpg

Also bei mir geht's mit "Maximale Oberflächenabweichung für:" und 0,000001 (oder so...)

------------------
Grüsse

Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
