Hallo da.

Ich habe gerade ein etwas merkwürdiges Problem bei einem Einzelteil, welches ich im Assembly generiert hatte.

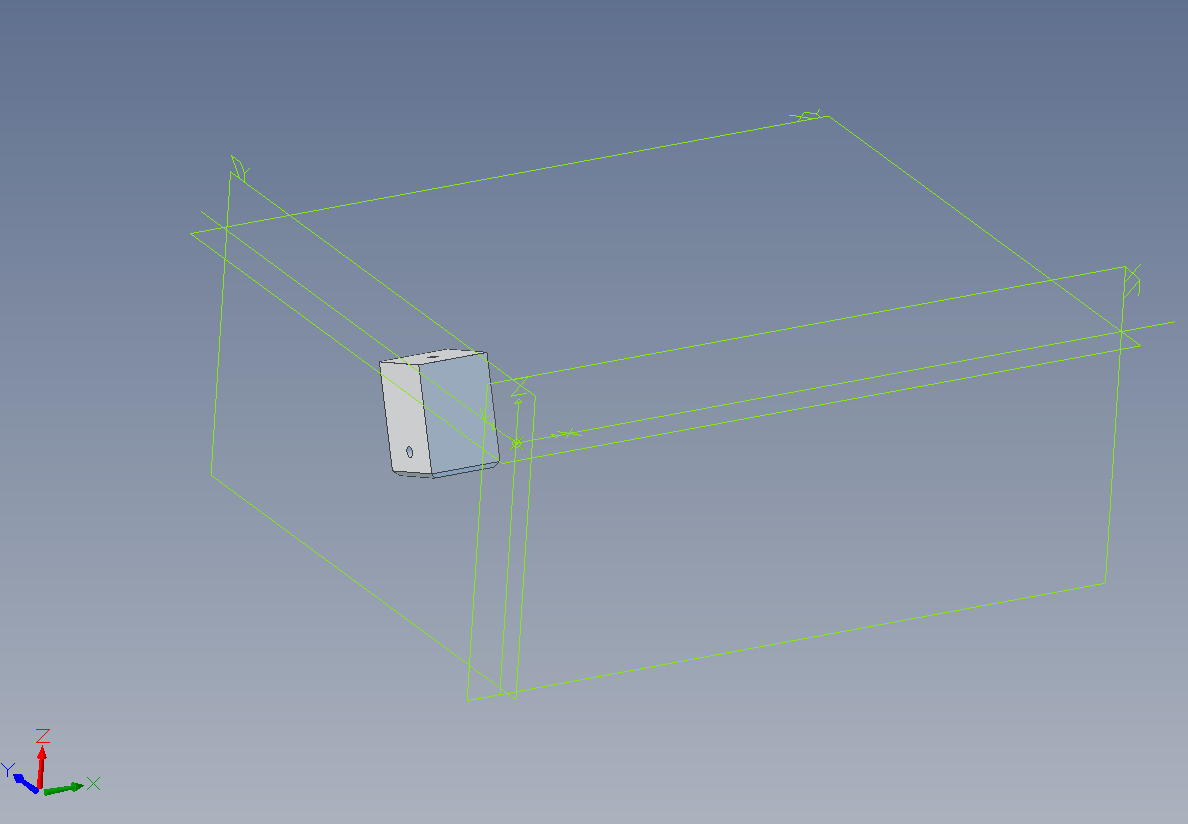

Jetzt, wo alles fertig konstruiert ist, ist mir beim Zeichnung erstellen aufgefallen, dass die Referenz-Flächen irgendwie falsch erzeugt wurden.

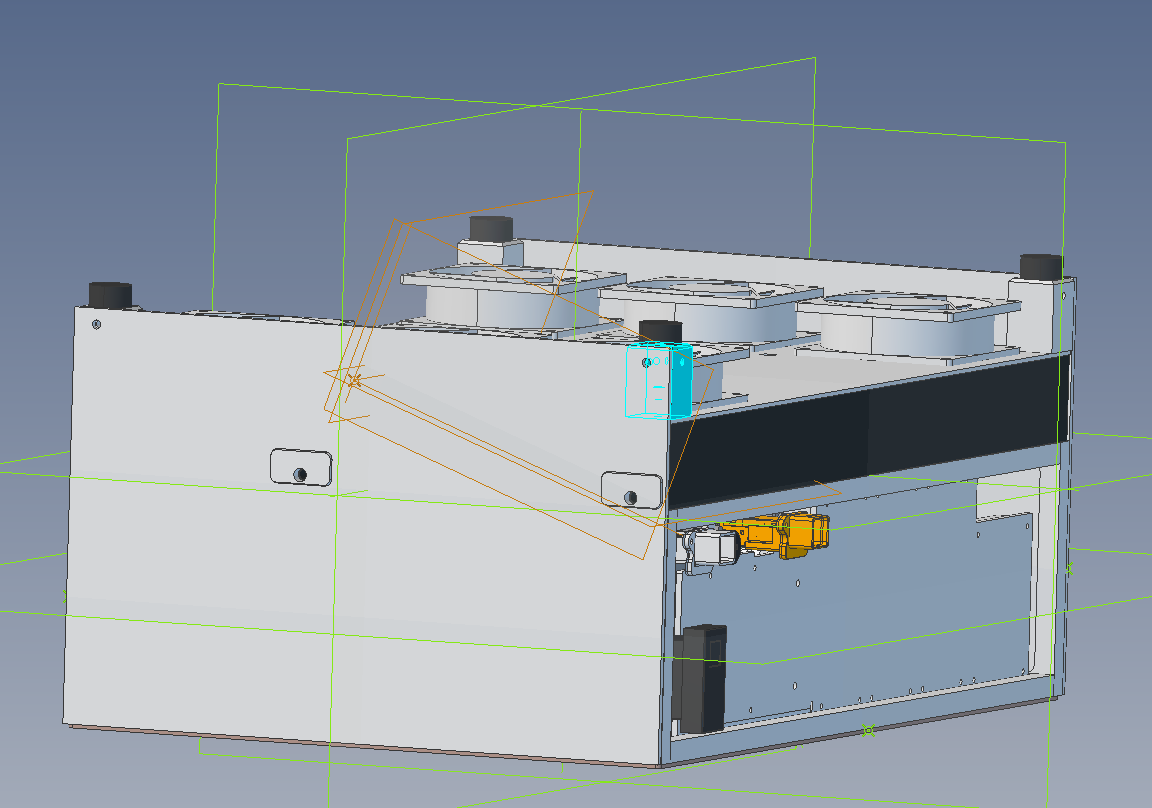

Wie man im Assembly sehen kann, stimmen dessen Achsen wunderbar - auch alle anderen bisher angeschauten Bauteile haben die richtigen Achsen.

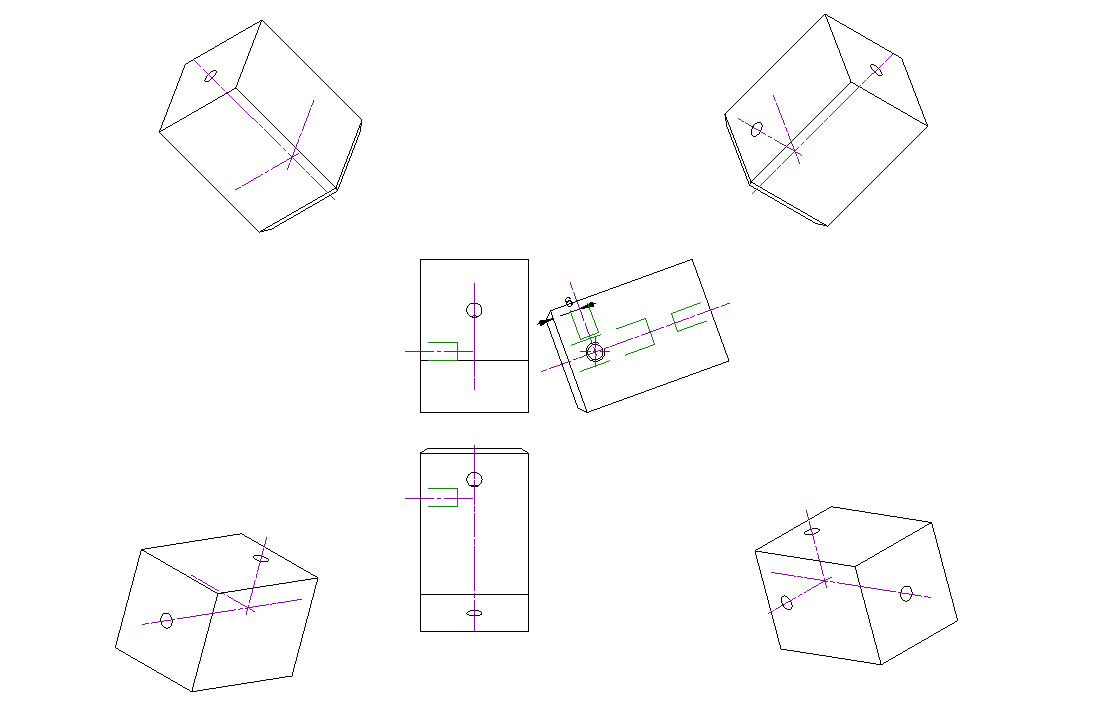

In der Zeichnung, im Einzelteil, wie auch im Assembly sieht man jedoch auch den Achsenfehler dieses Einzelteils.
Jetzt könnte ich natürlich sagen "Okay, zeichne ich grade neu", aber dann sind auch alle Referenzierungen weg...

Wie kann so etwas passieren und vor allem, wie bekomme ich nun eine Zeichnung des Teils in richtigen 3-Ansichten zustande?
Hat jemand einen Tip?

Schönen Abend noch,
Björn

[Diese Nachricht wurde von TueftlerWork am 14. Dez. 2015 editiert.]

[Diese Nachricht wurde von TueftlerWork am 14. Dez. 2015 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Björn,

ohne das Teil, bzw. die Dateien zu sehen, ist das natürlich ein Blindflug. Kannst Du die Dateien ins Forum stellen?

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Oh, jetzt sehe ich sie. Eben war da noch nichts ...

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi!

Ja, irgendwie hat der Upload zuerst gezickt.
Musste ich nachlegen...

Aber nu ist endlich mal Feierabend für heute.
Reicht also, wenn jemand morgen früh ne Idee hat

Euch nen schönen Abend!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Auf welcher 3D-Ebene hast Du denn die erste Skizze dieses Teils der Baugruppe erstellt?

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nochwas. Was meinst Du mit:

Zitat:

---

Original erstellt von TueftlerWork:
merkwürdiges Problem bei einem Einzelteil, welches ich im Assembly generiert hatte.

---

Generiert? Welche Funktion hast Du verwendet: 3D-Teil einfügen, oder Neues 3D-Teil einfügen?

Was die 2D-Zeichnungsableitung betrifft, so kann man auch schräg auf einer Ebene liegende 3D-Teile ausgerichtet einfügen, wenn man in der 3D-Teil Datei eine "Sicht auf Arbeitsebene" erzeugt, diese mit "Benutzerdefinierte Ansicht" abspeichert und in der 2D-Zeichnungsableitung bei "Standardansichten einfügen" die Dialogbox "Ausrichtung des Arbeitsbereichs" aufruft. Dort kannst Du die zuvor erzeugte  benutzerdefinierte Ansicht als Frontansicht wählen. Und schon liegt Dein 3D-Teil so, wie von Dir gewünscht.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Micha,

zu deinen Fragen:

Zitat:

---

Auf welcher 3D-Ebene hast Du denn die erste Skizze dieses Teils der Baugruppe erstellt?

---

Erstes Bauteil wurde auf der XY-Fläche damals generiert.

Zitat:

---

Generiert? Welche Funktion hast Du verwendet: 3D-Teil einfügen, oder Neues 3D-Teil einfügen?

---

"Neues 3-Teil" auf eine Fläche eingefügt.

Zitat:

---

Was die 2D-Zeichnungsableitung betrifft, so kann man auch schräg auf einer Ebene liegende 3D-Teile ausgerichtet einfügen, wenn man in der 3D-Teil Datei eine "Sicht auf Arbeitsebene" erzeugt, diese mit "Benutzerdefinierte Ansicht" abspeichert und in der 2D-Zeichnungsableitung bei "Standardansichten einfügen" die Dialogbox "Ausrichtung des Arbeitsbereichs" aufruft. Dort kannst Du die zuvor erzeugte  benutzerdefinierte Ansicht als Frontansicht wählen. Und schon liegt Dein 3D-Teil so, wie von Dir gewünscht.

---

Ah, interessant - Probiere ich gleich mal aus.

Leider löst das das Phänomen nicht
Schon komisch, warum das Programm darauf kommt, wenn ja alle Flächen des Modells eigentlich auf den Standart-Ebenen liegen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von TueftlerWork:
Schon komisch, warum das Programm darauf kommt, wenn ja alle Flächen des Modells eigentlich auf den Standart-Ebenen liegen.

---

Genau das bezweifle ich. Es trifft aber auch nicht den Kern.

Hast Du Dir die erste Skizze angeschaut? Ist sie achsparallel ausgerichtet?

Kannst Du die Datei ins Forum stellen?

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das mit dem ausrichten der Teile in der Zeichnung hat funktioniert.

Hast Du noch eine Idee, wie es zu dem eigentlichen Phänomen kommen konnte?
Gerade gemerkt, dass meine Bodenplatte auch so krumm drin hängt...
Da kommt dann evtl. auch die schräge Ebene von dem Fuß her.
Warum diese das jedoch tut, weiß ich trotzdem nicht

Kann man die 3d-Teile selber im Nachhinein noch zurecht rotieren, ohne dass man die Abhängigkeiten verliert?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von TueftlerWork:
Das mit dem ausrichten der Teile in der Zeichnung hat funktioniert.

Hast Du noch eine Idee, wie es zu dem eigentlichen Phänomen kommen konnte?
Gerade gemerkt, dass meine Bodenplatte auch so krumm drin hängt...
Da kommt dann evtl. auch die schräge Ebene von dem Fuß her.
Warum diese das jedoch tut, weiß ich trotzdem nicht

---

So wie es ausschaut, liegt der Schlüssel in der ersten Skizze des ersten Teils.

Zitat:

---

Original erstellt von TueftlerWork:
Kann man die 3d-Teile selber im Nachhinein noch zurecht rotieren, ohne dass man die Abhängigkeiten verliert?

---

Das dürfte kein Problem sein. Wenn ich nur mal die Dateien sehen könnte.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi Micha.

Nun funktionieren auch meine Email-Notifications...

Zitat:

---

Hast Du Dir die erste Skizze angeschaut? Ist sie achsparallel ausgerichtet?
So wie es ausschaut, liegt der Schlüssel in der ersten Skizze des ersten Teils.

---

Ja, das erste Teil war der Haupt-Kühlkörper.
Dieser ist korrekt ausgerichtet.
Die anderen 40 Bauteile haben auch gestimmt und alles baute darauf auf...

Zitat:

---

Das dürfte kein Problem sein. Wenn ich nur mal die Dateien sehen könnte.

---

Leider lässt das Forum die rd-Filetypen von Geomagic nicht zu.
Daher nun als .png umbenannt.

@Admin: Es wäre schön wenn man folgende Typen auch uploaden könnte:
.AD_SMP ; .AD_PRT ; .AD_ASM

Danke!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Björn,

hast Du in der Baugruppe Querverbindungen (InterDesign(X)) gelöscht? Wenn ich mir den Screenshot der BG ansehe, drängt sich der Verdacht auf.

Aber ich fürchte, ohne das komplette Paket zu haben, wird's ein Rätselraten.

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mit den Querverbindungen hatte ich noch etwas gemacht.
Gelöscht wurde da nichts...

Komplett-Modell kann ich leider nicht hoch laden, sorry.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von TueftlerWork:
Komplett-Modell kann ich leider nicht hoch laden, sorry.

---

Das ist bedauerlich. Wir würden der Sache sicher auf den Grund gehen.

Zitat:

---

Original erstellt von TueftlerWork:
Mit den Querverbindungen hatte ich noch etwas gemacht.
Gelöscht wurde da nichts...

---

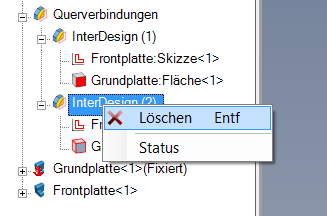

Das wiederum ist interessant. Meine Version (2015.1.1) lässt nur Löschen zu:

------------------
Gruß aus Leverkusen
Micha Knipp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ach ich hab ein Wort unterschlagen:

Zitat:

---

Mit den Querverbindungen hatte ich noch nie etwas gemacht.
Gelöscht wurde da nichts...

---

sorry
