Thema: Koordinaten Bemaßung - Anfängerfrage (2198 mal gelesen)
|
Betraxx
Mitglied
   Beiträge: 49
Registriert: 03.01.2008
|
erstellt am: 29. Okt. 2014 23:27  <-- editieren / zitieren -->   Unities abgeben:
Hallo Leute, gerade versuche ich mich etwas in Alibre Design Expert 2012 einzuarbeiten und hänge manchmal an ganz 'einfachen' Dingen... Ich versuche jetzt seit einer gefühlten Ewigkeit den Bezug einer Linie zum Koordinaten-Ursprung mit der Koordinten-Bemaßung festzulegen (X und Z).

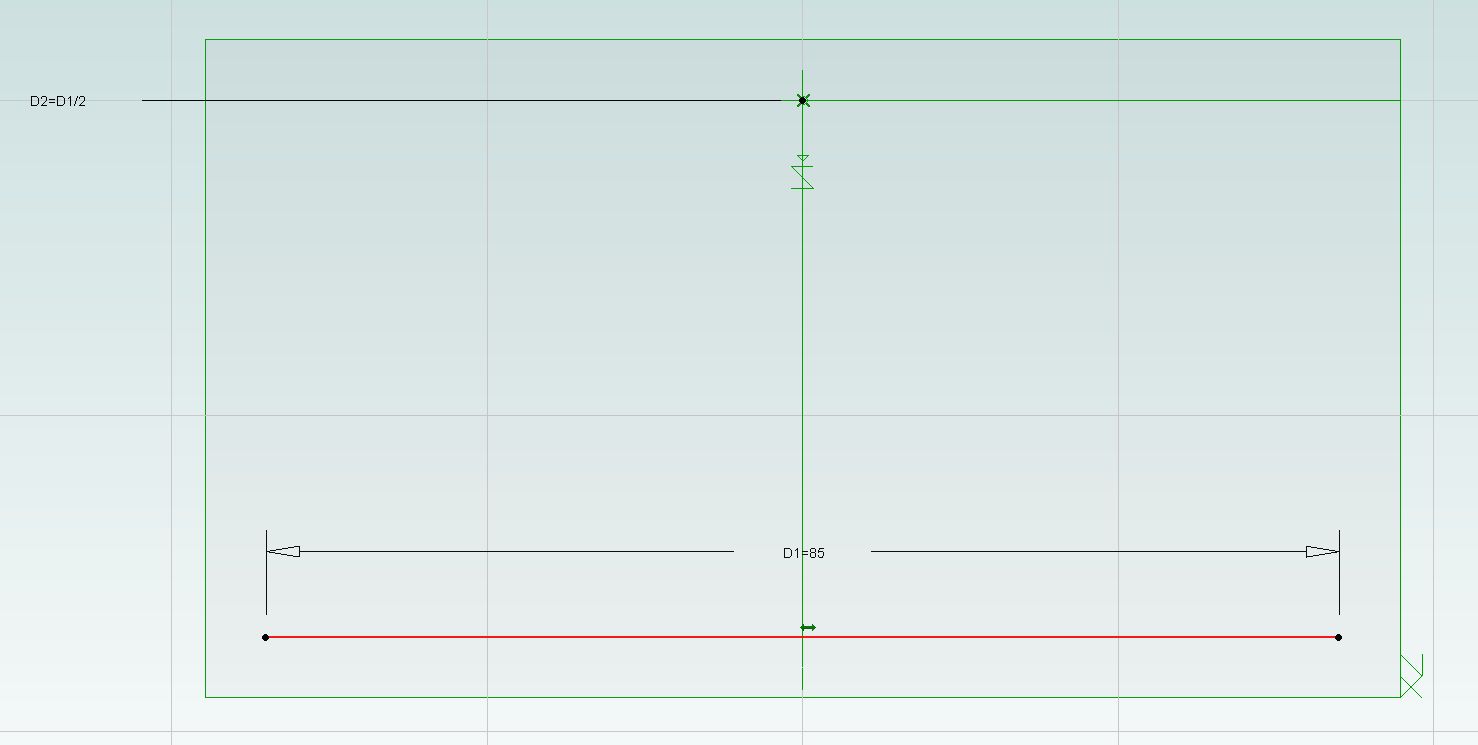

Die Linie soll, wie im Bild gezeigt , die Hälft ihrer Länge vom Ursprung entfernt und mittig dazu sein.
Die Anweisungen aus der Hilfe bzw. dem Tutorial funktionieren hier irgendwie nicht wirklich, allerdings habe ich es irgednwie(???) trotzdem geschafft das
es für die Z-Achse geklappt hat, aber ich habe keine Ahnung wie... Könnte mir vielleicht bitte jemand sagen was ich hier genau der Reihe nach anklicken soll um die Bezüge zu definieren? Vielen Dank!!
Betraxx Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp
Moderator
Werkzeugmacher

Beiträge: 1838
Registriert: 06.06.2001 P53
SpaceNavigator
Alibre V28
FreeCad 1.1
|
erstellt am: 30. Okt. 2014 06:23 <-- editieren / zitieren --> Unities abgeben: Nur für Betraxx
Hallo Betraxx, 1. Linienlänge bemaßen.
2. Linie zur Mitte bemaßen. Dazu Endpunkt der Linie und Ursprungspunkt selektieren und die Maßlinie oberhalb des Ursprungspunktes ablegen und die entsprechende Formel eingeben. Über Abhängigkeiten ging auch was. Aber wieso vervollständigst Du nicht erst die Skizze und bemaßt dann? ------------------
Gruß aus Leverkusen
Micha Knipp Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mtech3
Mitglied
Techniker
Beiträge: 121
Registriert: 18.11.2011 Windows11Pro 64Bit
IntelCore Ultra 7-265KF,32GB DDR5-RAM,
GrForce RTX 5060Ti,16GB
Alibre Design Expert V28.1.1,
Keyshot Studio V13.2.1,
GstarCAD standard 2026,
Microsoft Office Home&Business 2024
|
erstellt am: 30. Okt. 2014 11:14 <-- editieren / zitieren --> Unities abgeben: Nur für Betraxx

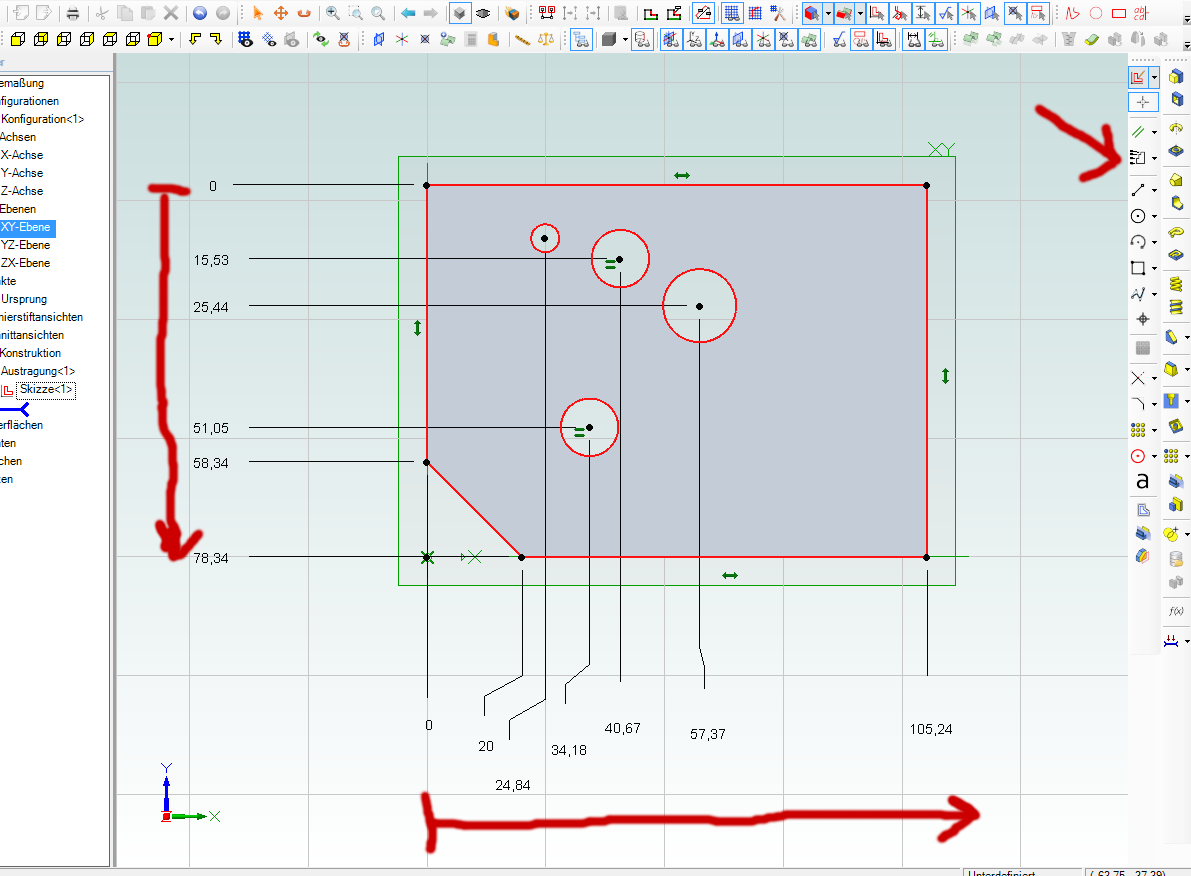

Hallo Betraxx, unter Koordinatenbemaßung versteht man etwas anderes: Alle Maße gehen von einem Nullpunkt aus. siehe Anlage gruß
Erich Diese Koordinatenbemaßung wendet man vorzugsweise in der 2D-Zeichnungsableitung an, wenn es um Blechzuschnitte
bzw. Blechabwicklungen mit vielen Bohrungen + Ausschnitten zu fertigen (lasern) geht. [Diese Nachricht wurde von Mtech3 am 30. Okt. 2014 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Betraxx
Mitglied
Beiträge: 49
Registriert: 03.01.2008
|
erstellt am: 30. Okt. 2014 14:29 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank für Eure schnellen Antworten! Da war ich wohl etwas falsch verstanden!
Wie in der Hilfe (http://www.alibre-hilfe.de/index.html?drawings_dimensions_ordinate_dimensioning.php)
geschrieben steht, handelt es sich dabei um "..Eine Bemaßung in Abhängigkeit des Koordinatensystems" ,
was ich ja eigentlich wollte (so dachte ich wenigstens ;-)) Ich habe jetzt, wie empfohlen, die "normale" Bemaßung genommen und damit geht es prima! Vielen Dank nochmal!
Betraxx Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Micha Knipp
Moderator
Werkzeugmacher
Beiträge: 1838
Registriert: 06.06.2001 P53
SpaceNavigator
Alibre V28
FreeCad 1.1
|
erstellt am: 30. Okt. 2014 15:02 <-- editieren / zitieren --> Unities abgeben: Nur für Betraxx
Achtung! Nicht verwechseln: Der von Dir genannte Abschnitt in der Hilfe behandelt Bemaßungen in der 2D Zeichnungsableitung. Deine Frage bezog sich jedoch auf die Bemaßung in Skizzen (= 3D-Teil). ------------------
